Crear relaciones de comunicación para comunicación directa
Para crear la conexión para la comunicación directa entre varias CPU S7-1500, proceda del
siguiente modo:
1. Seleccione la interfaz PROFINET X1 de la CPU emisora.
2. Vaya a la tabla de la vista de redes, ficha "Comunicación E/S".
En la columna "Interlocutor 1" se muestra la interfaz PROFINET X1 de la CPU.
3. En la columna "Interlocutor 2" de "<Soltar aquí o seleccionar dispositivo>" de la lista
desplegable, seleccione la interfaz PROFINET del interlocutor de comunicación.
Tenga en cuenta el sentido de la comunicación:
– ←: el interlocutor de conexión es emisor
– →: el interlocutor de conexión es receptor
Se ha creado la conexión para la comunicación directa entre las dos CPU S7-1500.
4. Repita el paso 3 para cada uno de los restantes controladores IO receptores.
Se han creado las conexiones para la comunicación directa entre la CPU emisora y las CPU
receptoras.

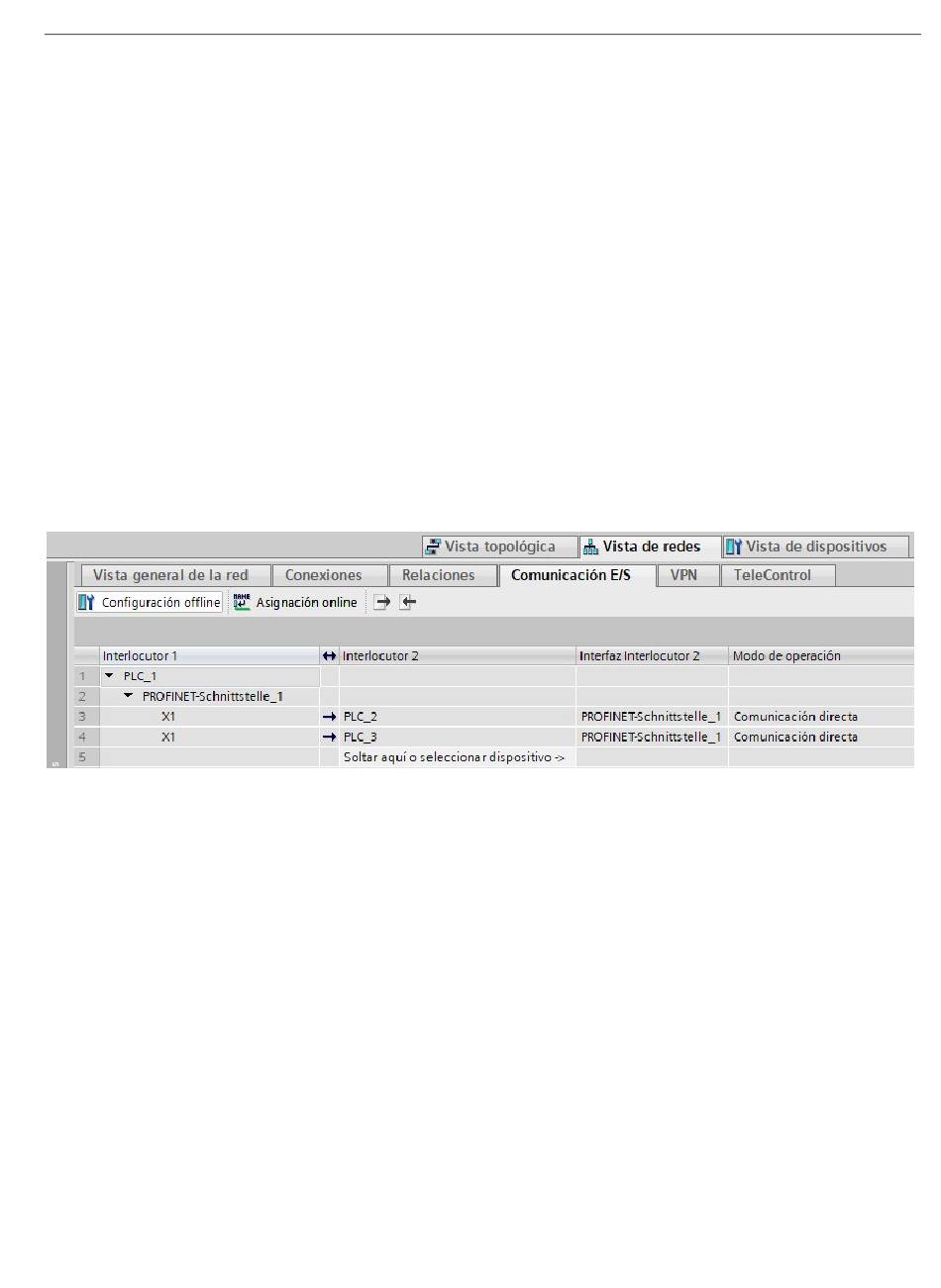

Figura 5-79 Conexión para comunicación directa con varias CPU S7-1500
PROFINET con STEP 7 V16
