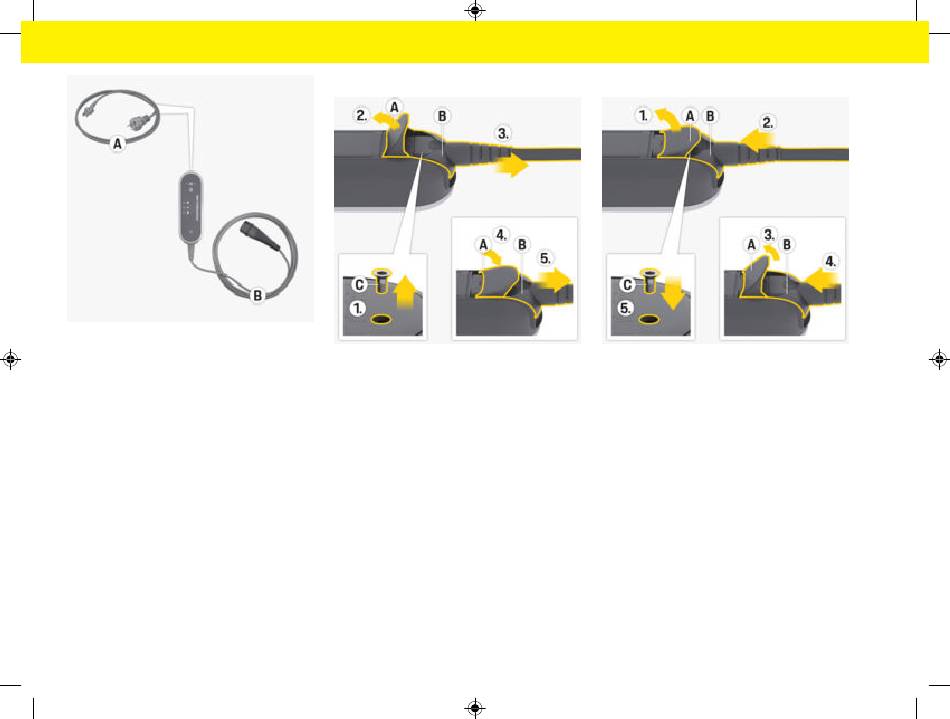

Afb. 120 Aansluitingen aan de bedieningseenheid
De netkabel wordt boven aan de bedieningseenheid
A
losgekoppeld en aangesloten.
De voertuigkabel is stevig aangesloten op de bestu-
B
ringseenheid.
272
Netkabel losmaken
Afb. 121 Netkabel losmaken
b Het oplaadproces van de hoogvoltaccu is afge-
rond en de oplaadsteker (voertuigzijde) is uit de
oplaadaansluiting (voertuigzijde) getrokken.
b De netstekker is uit het stopcontact gehaald.
1. Draai schroef (Afb. 121) los met geschikt ge-
C
reedschap.
2. De klep (Afb. 121) volledig openen.
A
3. Trek stekker (Afb. 121) eruit tot aan de eerste
B
weerstand.
4. Sluit klep (Afb. 121) tot ongeveer 15 graden
A
(klep kan rusten op stekker (Afb. 121)).
B
5. Stekker (Afb. 121) volledig uittrekken.
B
Netsnoer bevestigen
Afb. 122 Netkabel bevestigen en stekker vastzetten
1. Open klep (Afb. 122) ongeveer 15 graden
A
(slechts zo ver dat stekker (Afb. 122) in bedie-
B
ningseenheid past).
2. Schuif stekker (Afb. 122) in de bedieningseen-
B
heid tot aan de eerste weerstand.
3. De klep (Afb. 122) volledig openen.
A
4. Stekker (Afb. 122) volledig inschuiven.
B
5. Klep (Afb. 122) volledig sluiten en vastdraaien
A
met schroef (Afb. 122).
C
