10.1 Bloqueo manual
10. 1 . 1 Conexión mensaje del cerrojo en el control DCU6
à Conmutador para bloqueo manual, nº de mat. 136418.
à En el estado bloqueado estará abierto el contacto del pulsador. En la entrada PE1 está conectado GND.
à Si la puerta está bloqueada, ésta no girará automáticamente. Si la puerta se bloquea durante el giro automáti-
co, ésta se detendrá.
à Mientras la puerta no esté bloqueada en el modo de funcionamiento NA, el NA-LED parpadeará en el TPS.
Configuración de los parámetros DCU6
à Señales / Señales de salida / Bloqueo / Tipo de bloqueo = Manual
à Señales / Señales de entrada / Entrada 1 / parametrización
à Asignación PE1 = bloqueado
à Tipo de contacto PE1 = Contacto NO

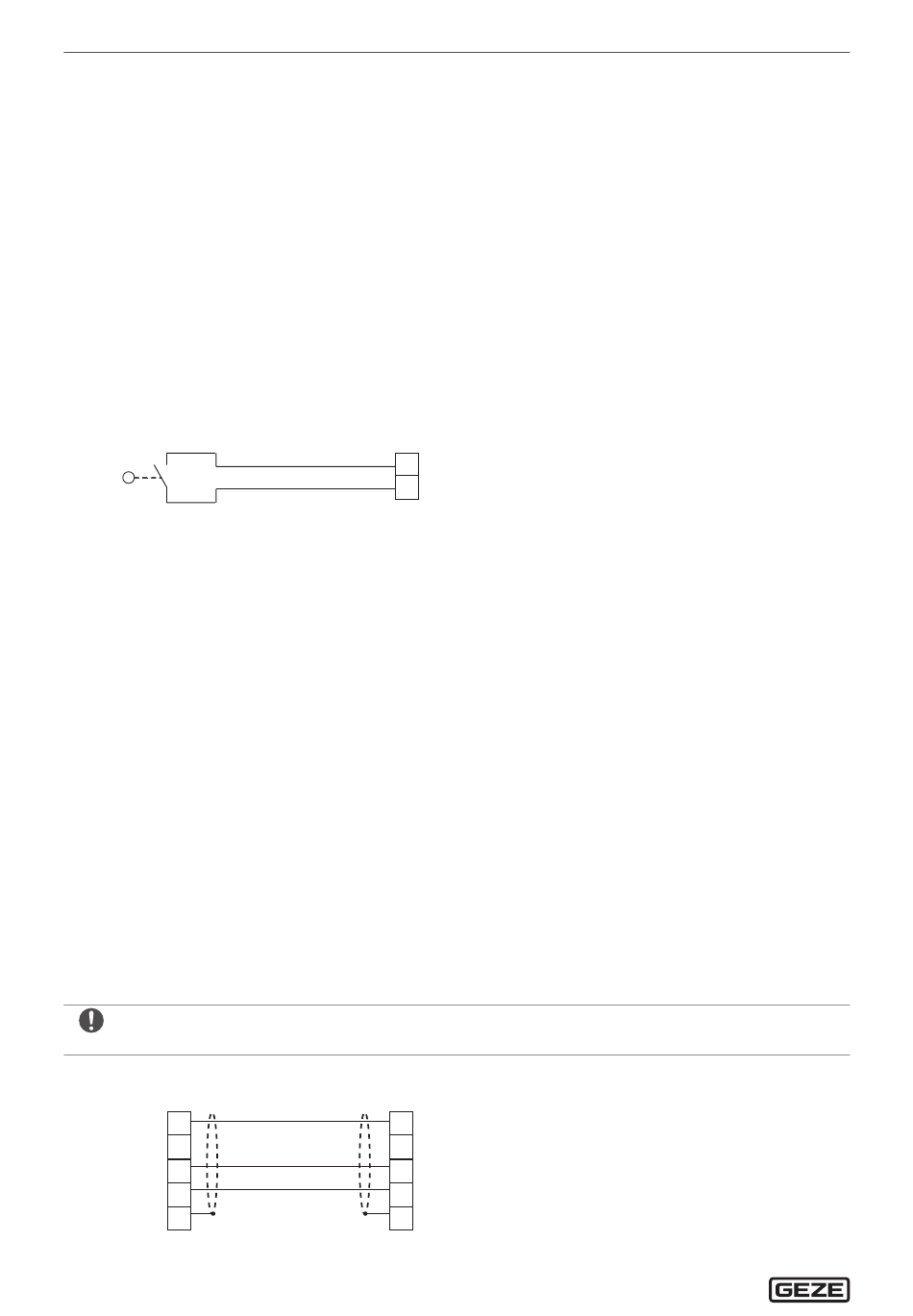

Dibujo del contacto de pasador en el estado bloqueado:
10.2 Bloqueo automático
à Control DCU1-NT bloqueo TSA 325 NT, nº de mat. 183463
à Control DCU1-NT, nº de mat. 158615
à Software DCU110 bloqueo TSA 325 NT, nº de mat. 180480
à Transformador DCU1 EC, nº de mat. 106530
à Batería DCU1, nº de mat. 106863
Para el control del bloqueo, en el control de la puerta giratoria DCU6 se conecta el accionamiento DCU1-NT.
X
Monte el control DCU1-NT en la placa de montaje del control DCU6-KDT (véase el apartado 4.1).
X
El transformador se monta en la placa de montaje del control DCU6-KDT (véase apartado 4.1).
X
Conecte el transformador del lado de red en la regleta de bornes de distribución DCU6-KDT (véase el apartado 4.1).
X
La batería se monta en la placa de montaje del control DCU6-KDT (véase apartado 4.1).
X
à Véase también el diagrama de conexiones DCU1-NT.
à Tras cambiar el modo de funcionamiento a NA, la puerta giratoria se coloca automáticamente en la posición
de enclavamiento y se bloquea.
à Mientras la puerta giratoria no esté bloqueada en el modo de funcionamiento NA, parpadeará el LED noche
correspondiente en el TPS.
Tras abandonar el modo de funcionamiento NA , se desbloquea la puerta giratoria.
Configuración de los parámetros DCU6
à Señales / Señales de salida / Bloqueo / Tipo de bloqueo = Lock DCU1-NT
à Señales / Señales de salida / Bloqueo / Posición de pasador = Punto cero (ajuste de fábrica), cada hoja
à Señales / Señales de entrada / Interruptor Init / Parametraje / desplazamiento cerrojo = 0 ... 359 grado de ángulo
10.2. 1 Conexión de los controles DCU6 – DCU1-NT
No conectar el borne 2.
X
DCU6
RS485
GND
1
24V
2
RS485-A
42
RS485-B
41
SCR
43
36
DCU6
PE1
BN
2
24V
WH
51
PE1
DCU1-NT
RS485
GND
1
24V
2
RS485-A
42
RS485-B
41
SCR
43
TSA 325 NT
