Motor reductor
15.3 Encoder

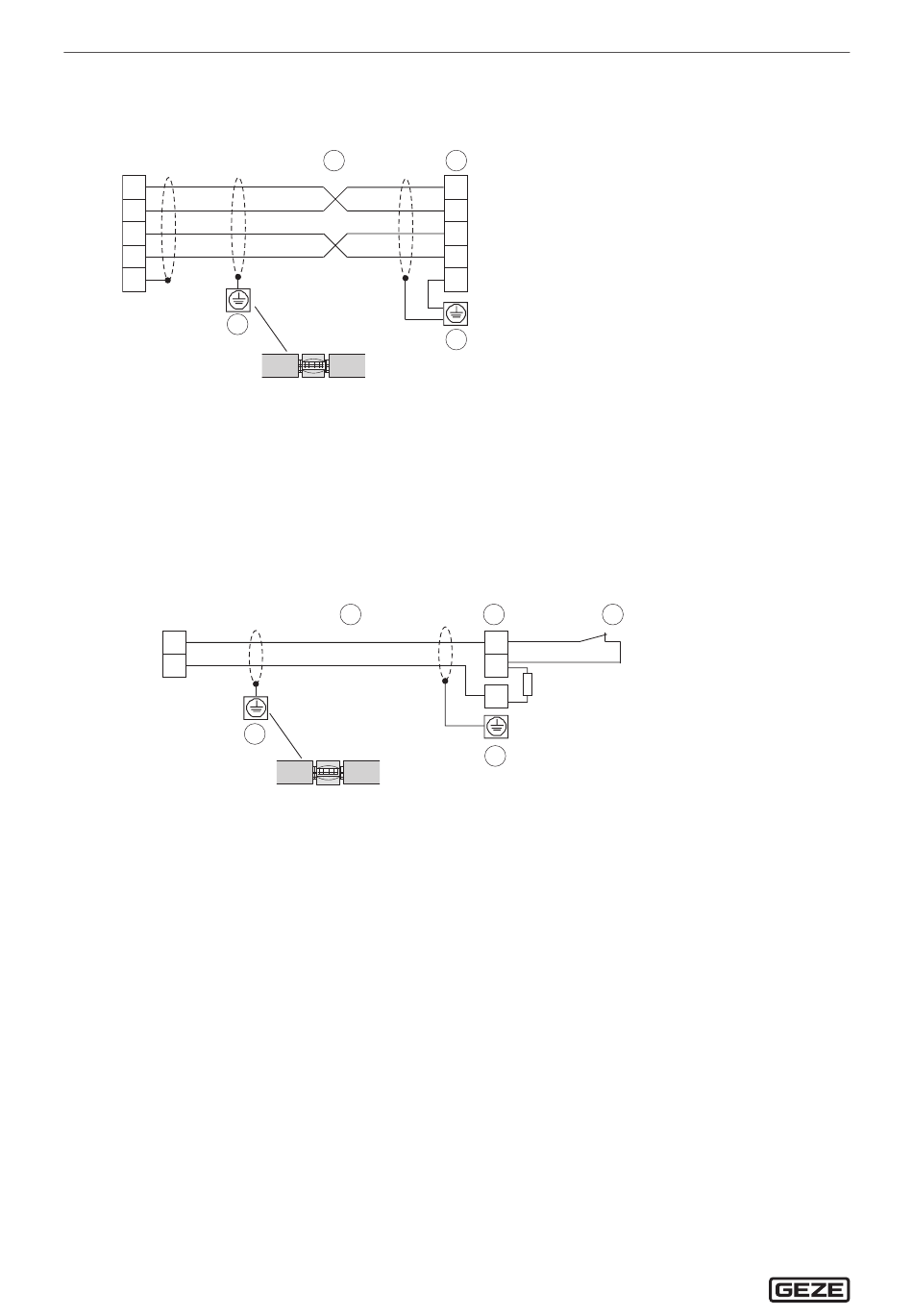

Retirar el revestimiento del cable en la zona de las abrazaderas de pantalla (3) y sujetar la pantalla en la abrazadera
X
de pantalla.
DCU6
INC
1
82
85
86
43
GN/YE
3
Regleta de bornes de motor
1
2
Apoyo de pantalla
3
Abrazadera de pantalla sobre la placa base
4
Cable de conexión para el encoder
15.4 Interruptor bimetálico
A partir de una temperatura de motor de 150 °C, el contacto del interruptor bimetálico estará activado. En la
entrada MTEMP del control DCU6 existe GND.
Retirar el revestimiento del cable en la zona de las abrazaderas de pantalla (4) y sujetar la pantalla en la abraza-
X
dera de pantalla.
DCU6
MTEMP
5VENC
82
MTEMP
83
Regleta de bornes de motor
1
2
Interruptor bimetálico
3
Apoyo de pantalla
Abrazadera de pantalla sobre la placa base
4
5
Cable de conexión para el interruptor bimetálico
48
4
WH
BN
GN
YE
GN/YE
5
BN
WH
GN/YE
4
1
B1
5V
B2
GND
INC-A
B3
B5
INC-B
B10
SCR
SCR
2
1
2
TB1
TB2
1k-1%-
0,25 W
B8
SCR
3
TSA 325 NT
