2 Funciones
Funcionamiento
del principio de alta
impedancia
130
tierra o un motor/generador sin toma de tierra, suponiéndose que la toma de tierra de
la red se encuentra en otro lugar.

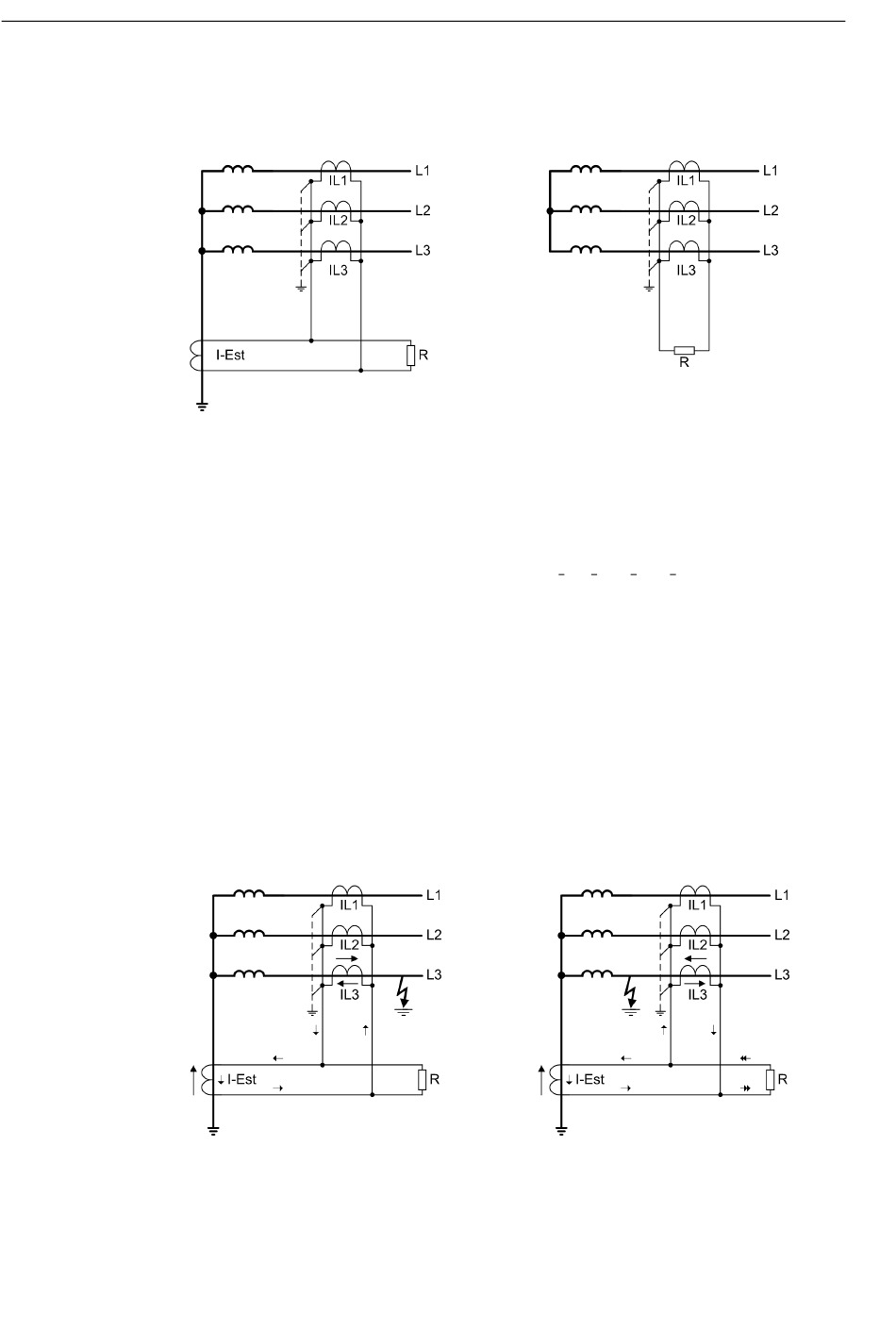

Figura 2-35
Protección contra faltas a tierra según el principio de alta impedancia
El principio de alta impedancia se explicará mediante el ejemplo de un arrollamiento
de transformador con puesta a tierra.
En estado normal no fluyen corrientes cero, es decir que en el punto de estrella del
transformador es I
= 0 y en los conductores 3 I
St
En caso de una falta a tierra exterior (lado izquierdo de la figura2-36), cuya corriente
de cortocircuito se alimenta a través del punto de estrella puesto a tierra, fluye la
misma corriente en el punto de estrella del transformador y en los conductores. Las
correspondientes corrientes del secundario se anulan mutuamente (a igualdad de re-
lación de transmisión en todos los transformadores de intensidad) y están conectadas
en serie. En la resistencia R se produce sólo una tensión reducida, que es únicamente
el resultado de las resistencias internas de los transformadores de medida y las de
las acometidas a los transformadores de medida. Incluso si un transformador de in-
tensidad llega a saturarse parcialmente, durante el tiempo de saturación adquiere un
valor óhmico reducido y forma una derivación de bajo valor óhmico respecto a la re-
sistencia R de alto valor óhmico. La alta resistencia óhmica de la resistencia actúa por
lo tanto con carácter estabilizador (la denominada estabilización por resistencia).
Figura 2-36
Principio de protección contra faltas a tierra según el principio de alta
impedancia
= I
+ I
+ I
= 0.
0
L1
L2
L3
7SJ62/63/64 Manual
C53000-G1178-C147-1
