2 Funciones
Supervisión con
una entrada binaria
202
Según la figura siguiente la entrada binaria se conecta en paralelo al contacto del relé
de disparo correspondiente al equipo del protección. El contacto auxiliar del interrup-
tor de potencia tiene una resistencia de reemplazo R en conexión puente.

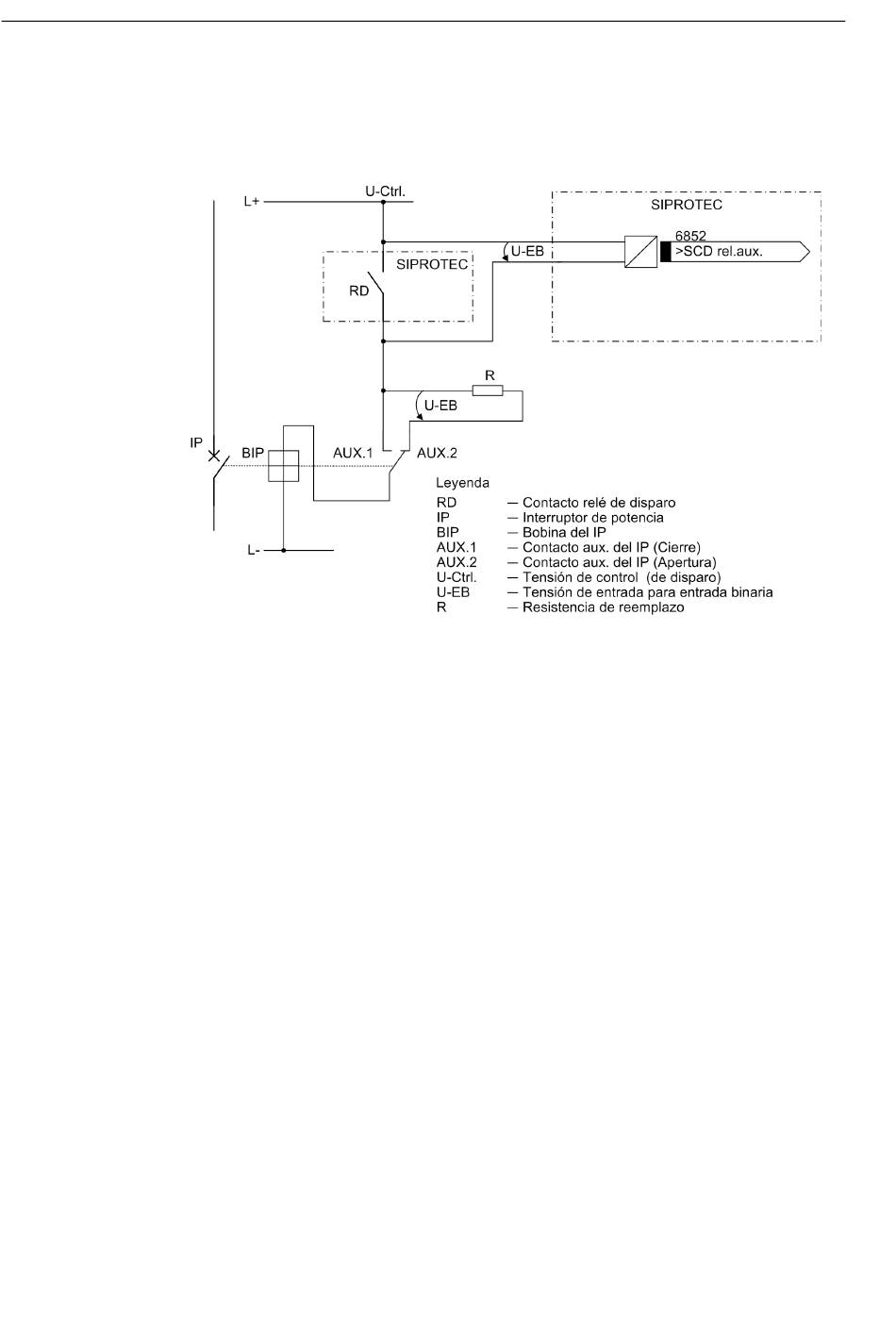

Figura 2-62
Principio de la supervisión del circuito de disparo con una entrada binaria
En un estado de funcionamiento normal, con el contacto del relé de disparo abierto y
el circuito de disparo intacto, la entrada binaria está activada (estado lógico "H"), ya
que el circuito de supervisión está cerrado por el contacto auxiliar (con interruptor de
potencia cerrado) o por la resistencia de reemplazo. Sólo cuando el relé de disparo
está cerrado, la entrada binaria está cortocircuitada y por consecuencia desactivada
(estado lógico "L").
Si durante el funcionamiento la entrada binaria permanece desactivada, se supone
una interrupción del circuito de disparo o un fallo de la tensión de activación (disparo).
Ya que la supervisión de los circuitos de disparo no trabaja durante una perturbación,
el contacto de disparo cerrado no produce un aviso de fallo. Si también trabajan en
paralelo contactos de disparo de otros equipos en el circuito de disparo, se debe ret-
rasar el aviso de fallo (ver también figura 2-63). Por esta razón se repite 500 veces la
prueba de los estados antes de generar un aviso. Aquí se efectúa un ciclo de control
cada 600ms, de manera que una reacción de la supervisión del circuito de disparo
sólo resulta con un fallo real del circuito de disparo (después 300s). Después de elim-
inarse el fallo en el circuito de disparo, se efectúa una reposición del aviso de fallo con
el mismo tiempo.
