Módulo del proce-
sador B-CPU para
7SJ63.../EE

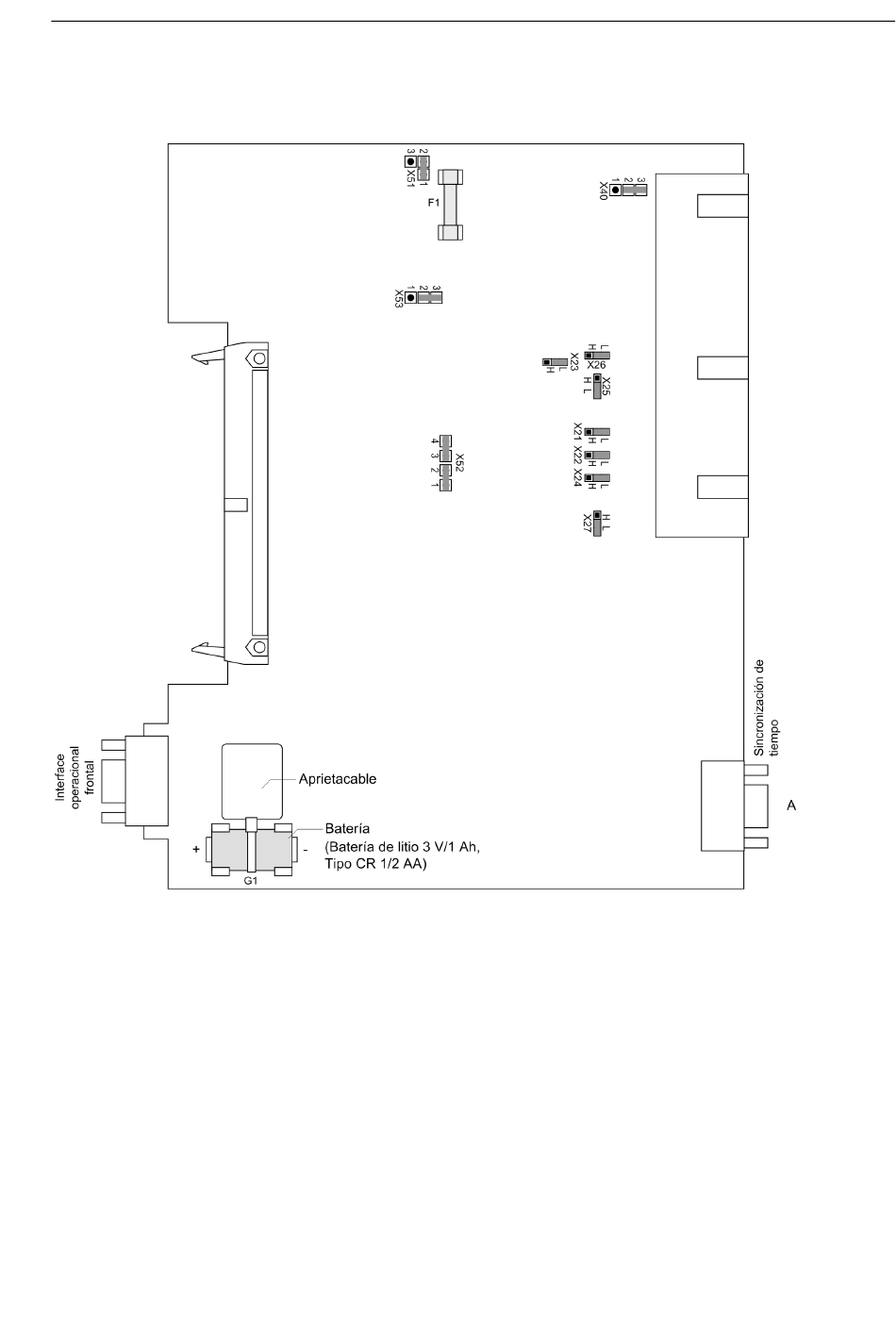

Figura 3-13
Módulo del procesador B-CPU para equipos a partir del estado de desarrollo .../EE con representación de
los puentes necesarios para el control de los ajustes.
7SJ62/63/64 Manual
C53000-G1178-C147-1
Para los equipos a partir del estado de desarrollo .../EE se muestra la disposición de
la tarjeta de circuitos en la figura siguiente. La posición del fusible rápido (F1) y de la
batería tampón (G1) también se deducen de la figura siguiente.
Para equipos hasta el nivel de desarrollo 7SJ63.../EE, se controlan los puentes para
la tensión nominal ajustada de la limitación de corriente integrada de acuerdo con la
tabla 3-11, la posición de reposo del contacto activo según la tabla 3-12 y las ten-
siones de mando elegidas de las entradas binarias EB1 a EB7 según la tabla 3-13.
