2.12.6 Indicaciones de ajuste

Ajustes generales
7SJ62/63/64 Manual
C53000-G1178-C147-1

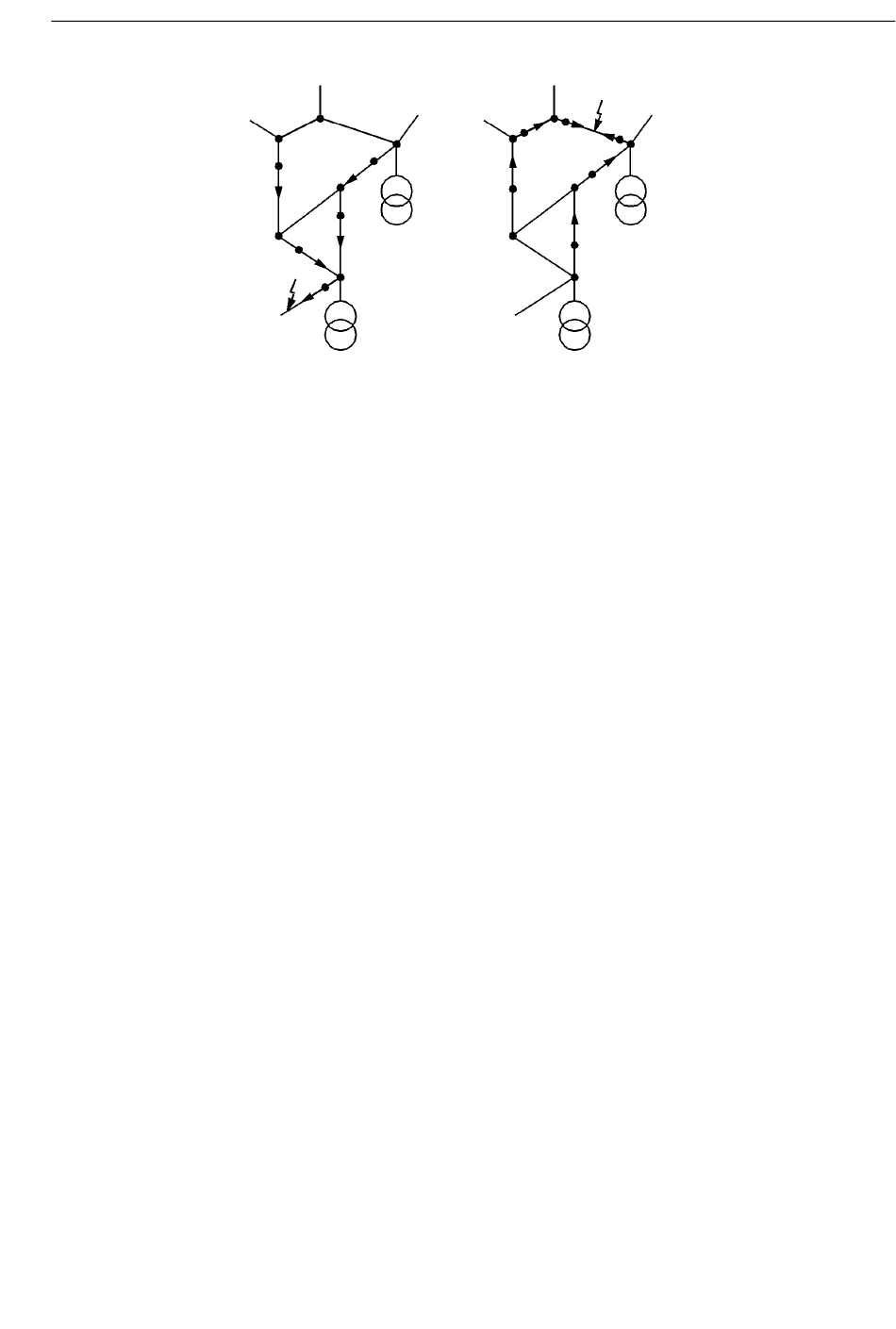

Figura 2-72 Localización de la falta a tierra partiendo de las indicaciones de dirección en la
red mallada
El modo de función ya se ha determinado en la configuración de las funciones de pro-
tección (sección 2.1.1, dirección 131 F/T SENS.. Si se selecciona F/T SENS. =
t.def sin t.inv, entonces sólo los parámetros para S/I t.def son accesibles. Si
se ajusta F/T SENS. = Log. Inversa 1 entonces se dispone de una Caraterística
logarítmica imversa. Eligiendo F/T SENS. = Caract.usuario se puede utilizar una
Caraterística especificada por el usuario. En todos estos casos, el escalón de alta in-
>> es disponible. Si no se necesita esta función, se ajusta no
tensidad I
EE
disponible.
Bajo la dirección 213 CONEX.TT 3 fases se ha definido en la configuración el modo
de conexión de los transformadores de tensión (fase–Tierra o fase–fase). Además ya
está ajustado correctamente bajo la dirección 206 el factor de adaptación Uf/Uen
Transfor para la tensión homopolar y bajo las direcciones 217 y 218 las intensid-
ades pimaria y secundaria del transformador en la conducción a tierra.
Bajo la dirección 3101 F/T.SENSITIVA la función puede ser activada (Activar) o
desactivada (Desactivar). Si la protección de faltas a tierra está conectada
(Activar) entonces es posible efectuar disparos (inclusivo avisos).
El cortocircuito recién será reconocido y señalizado, si la tensión homopolar se man-
tiene existente al menos durante el tiempo Tempor. ARR (dirección 3111).
Con el parámetro 3130 DET.FALTA/tierr se determina, si la detección de faltas a
tierra debe efectuarse con los dos arranques de U
mente con uno de los dos arranques (con UE o IEE).
