4 Datos técnicos
Corrección angular
Curvas características de tiempo de disparo logarítmicas inversas
520
Corrección angular para transformador de medida toroidal en 2 puntos de trabajo F1/I1 y F2/I2:
Corrección angular F1, F2
(para red compensada)
Valores de intensidadI1, I2 de la corrección
angular
en caso de transmisor sensible
en caso de transmisor normal 1 A
en caso de transmisor normal 5 A
Tolerancia de medida
Tolerancia angular
Nota: Debido a la alta sensibilidad, el campo lineal de la entrada de medida I
de entrada sensible empotrado va de 0,001A a 1,6 A. Para intensidades de corriente superi-
ores a 1,6 A no queda ya garantizada la determinación correcta de la orientación.

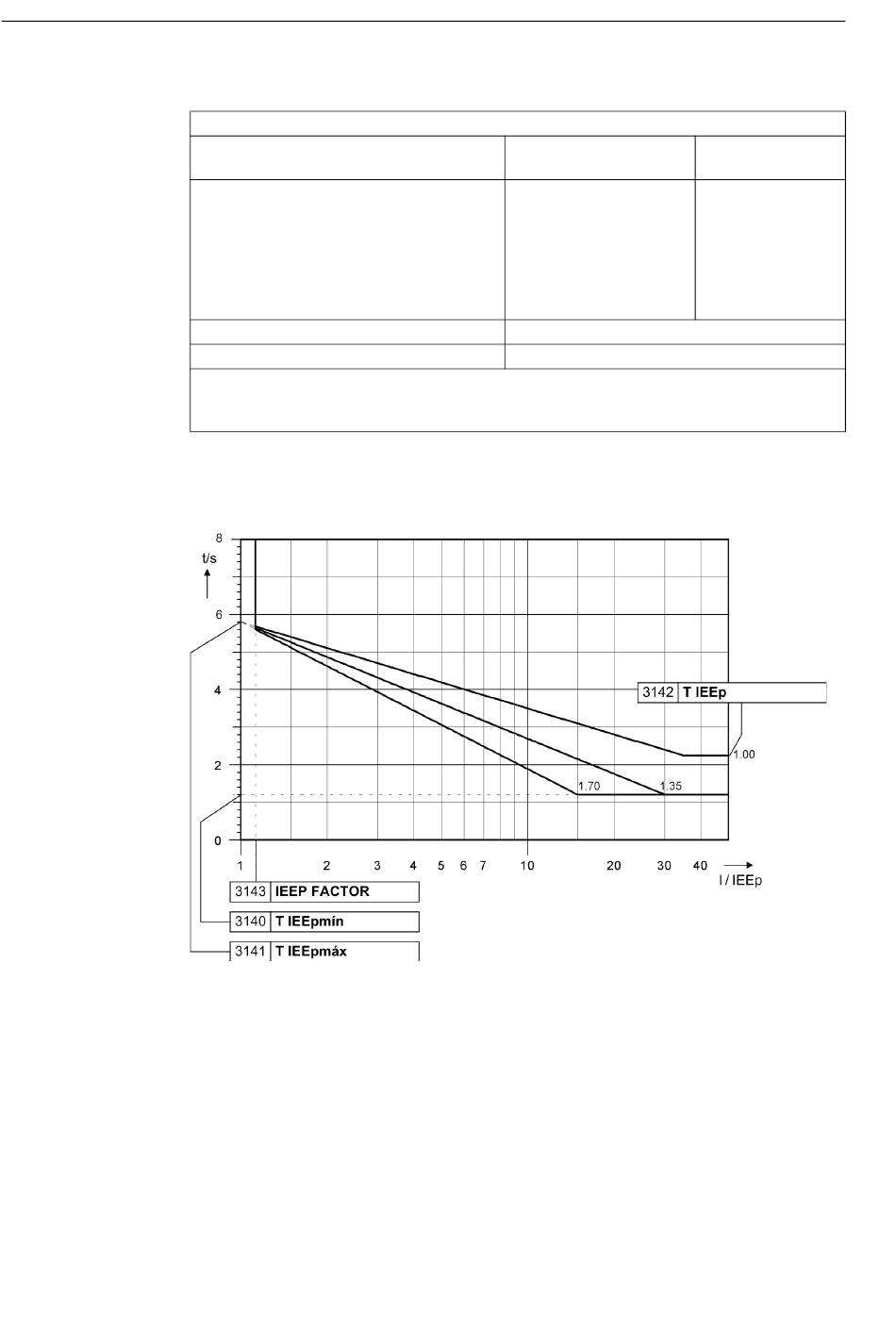

Figura 4-11
Curvas características de tiempo de disparo de la protección contra avería con
derivación a tierra dependiente de la intensidad con curva característica loga-
rítmica inversa
Logarítmica inversa t =T IEEpmáx – T IEEp ·ln(I/IEEp)
Nota: Para I/IEEp > 35 el tiempo es válido para I/IEEp = 35; para t < T IEEpmín se aplicará
el tiempo T IEEpmín.
0,0° a 5,0°
0,001 A a 1,600 A
0,05 A a 35,00 A
0,25 A a 175,00 A
2% del valor de ajuste o 1 mA
3°
Escalonamiento
0,1°
Escalonamiento
0,001 A
Escalonamiento
0,01 A
Escalonamiento
0,05 A
en el transmisor
E
7SJ62/63/64 Manual
C53000-G1178-C147-1
