2 Funciones
172
Ejemplo: Motor con las características siguientes:
Tensión nominal
Intensidad nominal
Corriente de arranque
Duración del arranque
Número de arranques admisibles
estando el motor frío
Número de arranques admisibles
estando el motor caliente
Transformador de medida de intensi-
dad

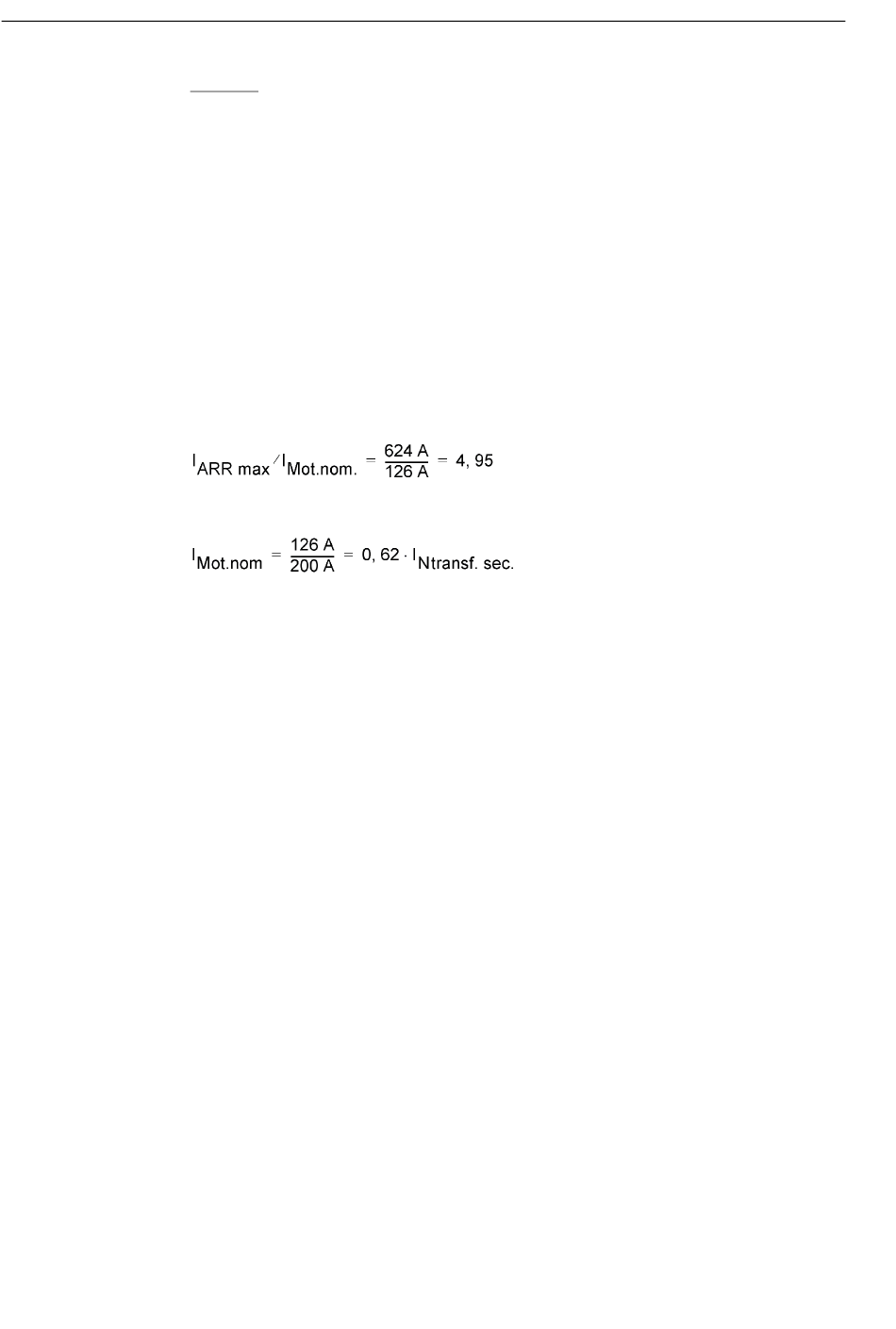

De aquí se deducen los siguientes ajustes:
Se ajustan:
IArr/IMOT.nom. = 4,9
INT.nom.MOTOR = 0,6 A
T ARR MAX = 8,5 s
n-CALIENTE = 2
n-CALIEN/n-FRÍO = 1
Para el tiempo de compensación de la temperatura del rótor (dirección 4304) ha re-
sultado práctico un valor de aprox. T COMPENSACIÓN = 1 min. El valor para el tiempo
de bloqueo mínimo T. MIN.BLOQUEO depende del fabricante del motor o de las
necesidades de trabajo. Deberá ser mayor que 4304 T COMPENSACIÓN. En el
ejemplo se ha elegido un valor que se corresponde aproximadamente con la imagen
térmica (T. MIN.BLOQUEO = 6,0 min).
Para los factores de prolongación de la constante de tiempo durante el enfriamiento
también son aplicables los requisitos del fabricante y del trabajo, en particular para la
parada. Si no existen datos específicos, entonces se deben elegir los siguientes
valores de ajuste: Kτ en paro = 5 y Kτ en función = 2.
Para el funcionamiento correcto es también importante que los valores del transfor-
mador de medida de intensidad y el umbral de intensidad se hayan ajustado correcta-
mente para poder distinguir entre parada del motor/marcha del motor (dirección 212
IP I>, recomendación ≈ 0,1 · I
relativo a los valores de ajuste y sus preajustes.
U
= 6600 V
N
I
= 126 A
B
I
Máx. ARRANQUE
T
Máx. ARRANQUE
n
= 3
frío
n
= 2
caliente
200 A/1 A
). Las listas de parámetros ofrecen un resumen
Non. Mot.
= 624 A
= 8,5 s
7SJ62/63/64 Manual
C53000-G1178-C147-1
