OPERATOR'S MANUAL
MANUEL DE L'UTILISATEUR
MANUAL DEL OPERADOR
FX7141A
Model:
Modèle:
Modelo:

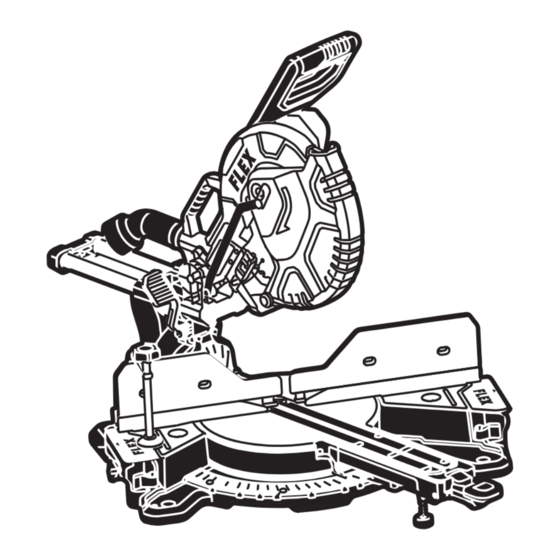

24V 12" DUAL BEVEL SLIDING COMPOUND MITER SAW
SCIE À ONGLET COMPOSÉ COULISSANTE À BISEAU DOUBLE DE
12 PO, 24 V
SIERRA INGLETADORA COMPUESTA DESLIZANTE DE DOBLE BISEL
DE 12 PULGADAS DE 24 V
Contact Us /
Nous contacter /
Contáctenos
For English
Version
See page 2
833-FLEX-496
(833-3539-496)
◆
www.Registermyflex.com
Version
française
Voir page 46
Versión en
español
◆
Ver la página 97

Publicidad

loading

Manuales relacionados para Flex FX7141A

Resumen de contenidos para Flex FX7141A

  • Página 1 OPERATOR’S MANUAL MANUEL DE L’UTILISATEUR MANUAL DEL OPERADOR FX7141A Model: Modèle: Modelo: 24V 12" DUAL BEVEL SLIDING COMPOUND MITER SAW SCIE À ONGLET COMPOSÉ COULISSANTE À BISEAU DOUBLE DE 12 PO, 24 V SIERRA INGLETADORA COMPUESTA DESLIZANTE DE DOBLE BISEL...
