8.1.2 Comunicación Serie en Modo Propósito General

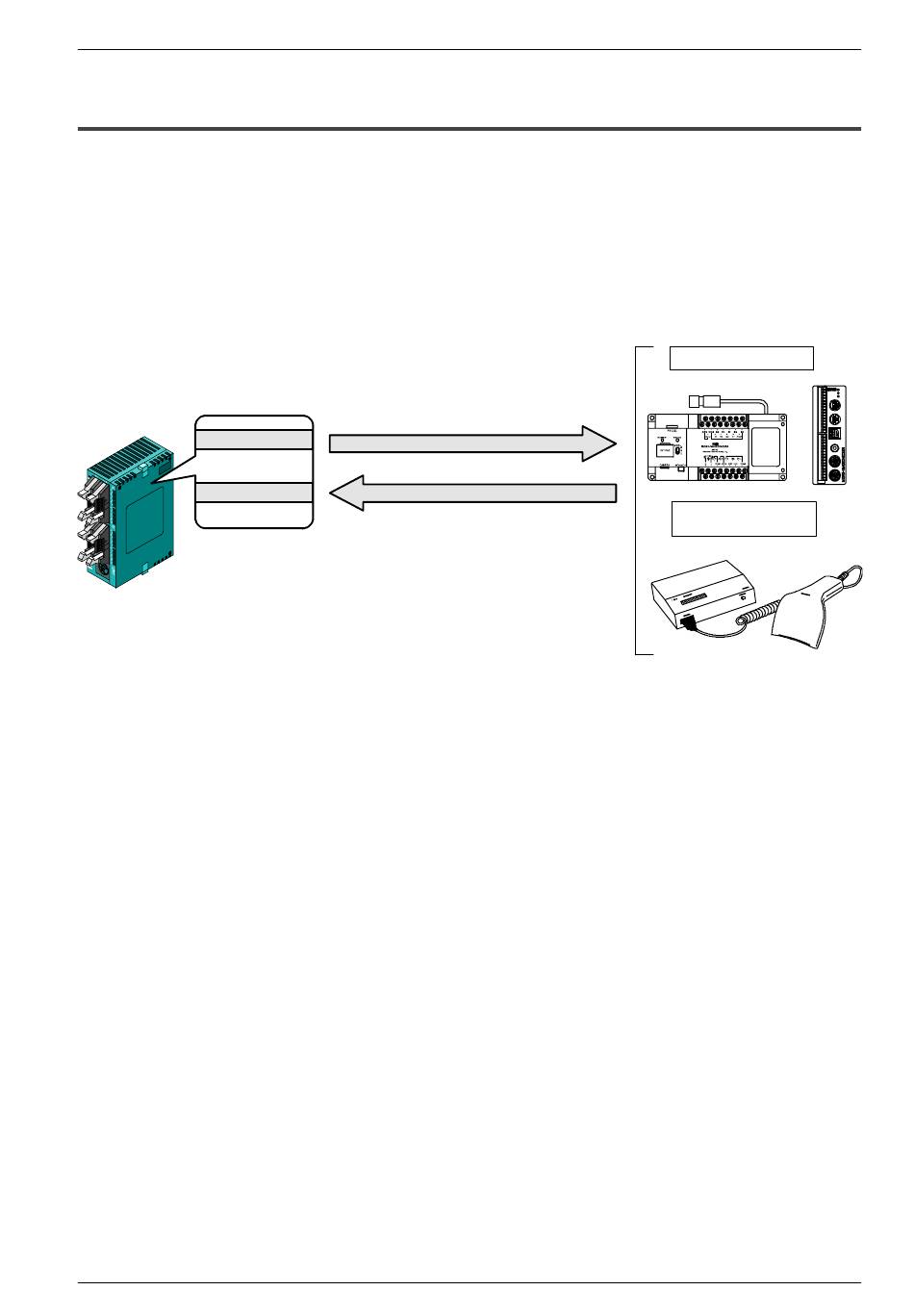

La comunicación seríe en modo propósito general (ver capítulo 10) permite el envío y
la recepción de datos ASCII entre el PLC y cualquier dispositivo conectado al puerto
adicional como puede ser un lector de código de barras o un equipo de visión artificial.
Es necesario programar el FPΣ para el envío y la recepción de datos. Los datos a
transmitir y los datos recibidos se almacenan en los registros de datos especificados
mediante los registros especiales de sistema.
Registros de datos (DT)
Dato a Transmitir
Dato Recibido
Se envian los datos almacenados
en los registros del PLC. Se alma-
cenan los datos recibidos en los
FPΣ
registros de sistema.
Casetes de Comunicación para Comunicación en Modo Propósito General
Para la comunicación 1:1:
Para la comunicación1:N :
Transmisión de datos mediante el
uso de la instrucción F159(MTRN)
Los datos recibidos se almacenan
en el buffer de recepción
1--puerto RS232C (referencia FPG--COM1)
2--puertos RS232C (referencia FPG--COM2)
2--puertos RS485/RS232C (referencia FPG--COM4)
1--puerto RS485 (referencia FPG--COM3)
8.1 Modos de Comunicación del FPΣ
Visión Artificial
Lector de código
de barras
