8.2 Descripción de los Dispositivos
Este apartado describe los diferentes tipos de casetes existentes y las funciones
principales que cumplen.
8.2.1

Tipos de Casetes

Hay tres tipos de casetes diferentes:
1 - - Puerto RS232C (referencia FPG- -COM1)
Este casete de comunicación dispone de 1 puerto RS232C a 5 hilos. Permite la
comunicación en modo Computer Link (comunicación 1:1) y comunicación en modo
general. Permite el control RS/CS.

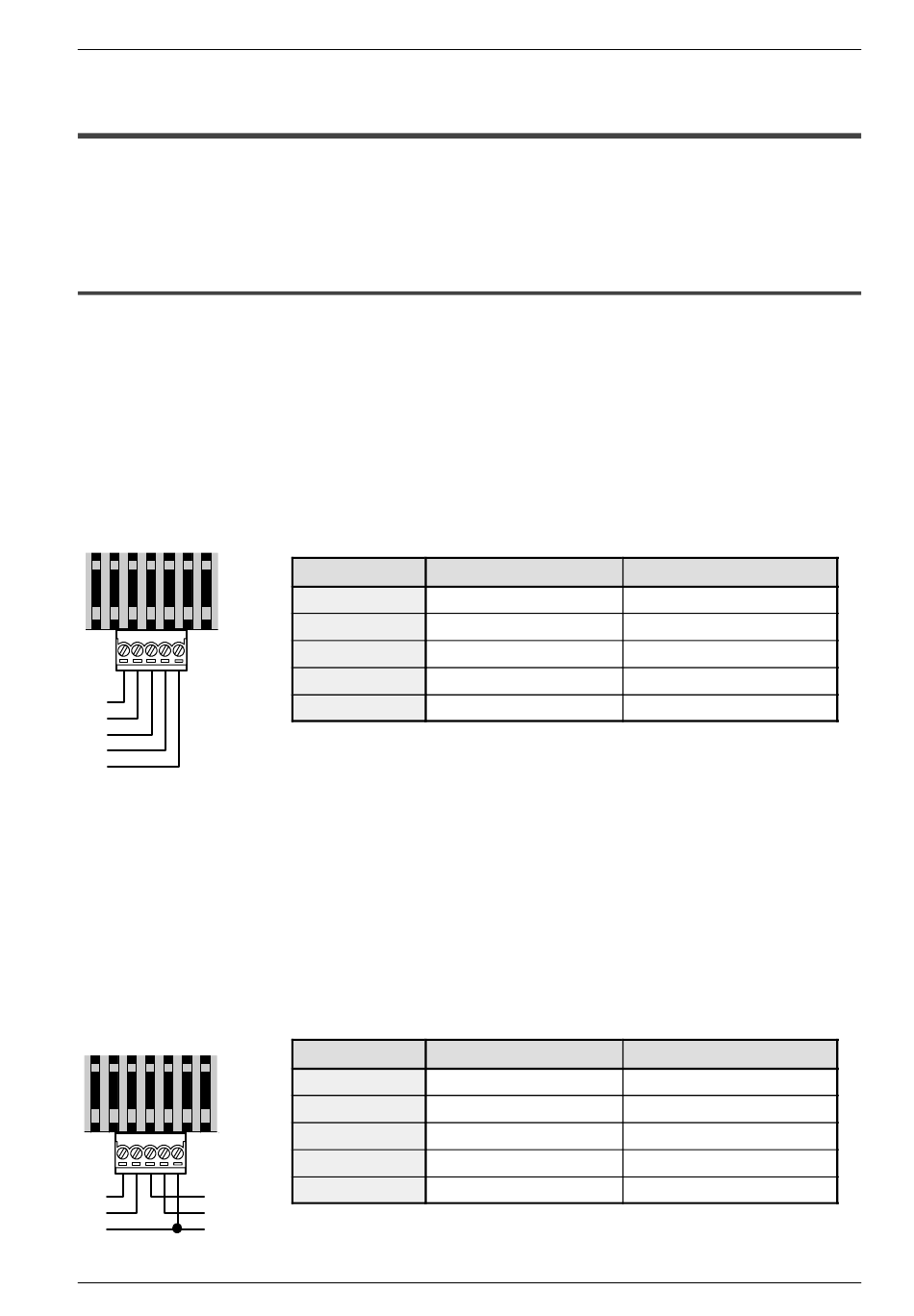

Disposición de los Pines
FPΣ
SD
RD
RS
CS
SG
2- -Puertos RS232C (referencia FPG- -COM2)
Este casete de comunicación dispone de 2 puertos RS232C a 3 hilos. Permite la
comunicación en modo Computer Link (comunicación 1:1) y comunicación en modo
general. Es posible comunicarse con 2 dispositos externos.
Disposición de los Pines
FPΣ
S1 S2
R1 R2
SG SG
Abreviatura
SD Transmisión de datos
RD Recepción de datos
RS Petición de envío
CS Habilitación de envío
SG
Abreviatura
S1 Transmisión de datos 1
R1 Recepción de datos 1
S2 Transmisión de datos 2
R2 Recepción de datos 2
SG
8.2 Descripción de los Dispositivos
Nombre Dirección de la señal
Unidad → Elemento externo
Unidad ← Elemento externo
Unidad → Elemento externo
Unidad ← Elemento externo
Tierra
Nombre Dirección de la señal
Unidad → Elemento externo
Unidad ← Elemento externo
Unidad → Elemento externo
Unidad ← Elemento externo
Tierra
—
—
