Casetes de comunicación
1- -Puerto RS485 (referencia FPG- -COM3)
Este casete de comunicación dispone de 1 puerto RS485 a 2 hilos. Permite la
comunicación en modo Computer Link (comunicación 1:N) y comunicación en modo
general. Además se utiliza para crear redes del tipo "Enlace a PLC".

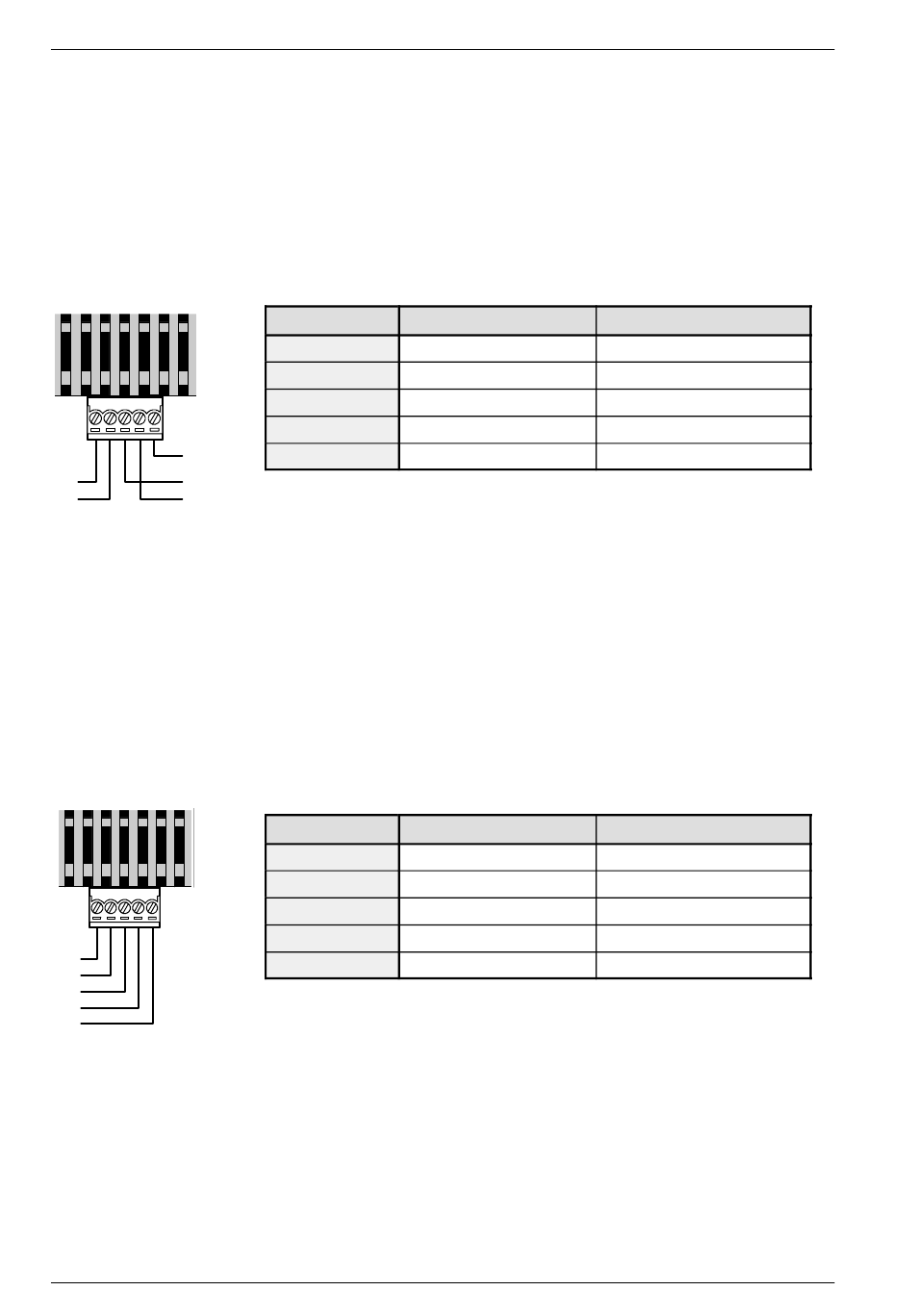

Disposición de los Pines
FPΣ
E
+
+
– –
1 - - Puerto RS485 y 1 puerto RS232C (referencia FPG- -COM4)
Este casete de comunicación dispone de 1 puerto RS485 a dos hilos y un puerto
RS232C a 3 hilos. Permite comunicación en modo Computer Link (comunicación 1:1
y comunicación 1:N) y comunicación en modo general. Además se utiliza para crear
redes del tipo "Enlace a PLC".
Disposición de los Pines
FPΣ
+
- -
SD
RD
SG
8 - 6
Abreviatura
+ Línea de Transmisión (+)
– Línea de Transmisión (–)
+ Línea de Transmisión (+)
– Línea de Transmisión (–)
E Estación Terminal
Abreviatura
+ Línea de Transmisión (+)
- - Línea de Transmisión (- -)
SD Petición de envío
RD Habilitación de envío
SG
Nombre Dirección de la Señal
Nombre Dirección de la señal
Unidad → Elemento externo
Unidad ← Elemento externo
Tierra
