Nota: Las terminales S1, S2 y S5 deben estar cerradas por un mínimo de 50 ms para activar la operación.
El inversor mostrará el error SE2 cuando las terminales S1-S6 sean configuradas a 53 y 26 simultáneamen-
te.
Comando Adelante
Comando Reversa
Comando Parar
Velocidad de motor
00-03=2: Control de comunicación
El inversor es controlado por el puerto RS-485. Haga referencia al grupo de parámetros 9 sobre la instala-
ción de comunicación.
00-03=3: Control PLC
El inversor es controlado por el PLC logic integrado. Haga referencia a la sección 4.3.
00-03=4: Control RTC
El inversor es controlado por el temporizador RTC cuando el comando de operar (Run) está programado en
RTC. Haga referencia al grupo de función 16.
00-04 Selección de idioma (solo para LCD)
【0】: Inglés
Rango 【1】: Chino simple
【2】: Chino tradicional
00-05 Selección de control del comando de frecuencia principal
00-06 Selección de control del comando de frecuencia alterna
【0】: Teclado
【1】: Control externo (Analógico 1)
【2】: Terminal UP /DOWN (arriba/abajo)
【3】: Control de comunicación
Rango
【4】: Reservado
【5】: Reservado
【6】: RTC
【7】: Frecuencia auxiliar AI2
00-05/00-06= 0: Teclado
Use el teclado para ingresar la frecuencia de referencia o configurar el parámetro 05-01 (frequency referen-
ce 1). Note que una vez que el comando de frecuencia es cambiado a una frecuencia de referencia alterna
y que 00-06 está configurado en 0, se puede ajustar la frecuencia usando el parámetro 05-01. Haga referen-
cia a la sección 4.1.4 para más detalles.

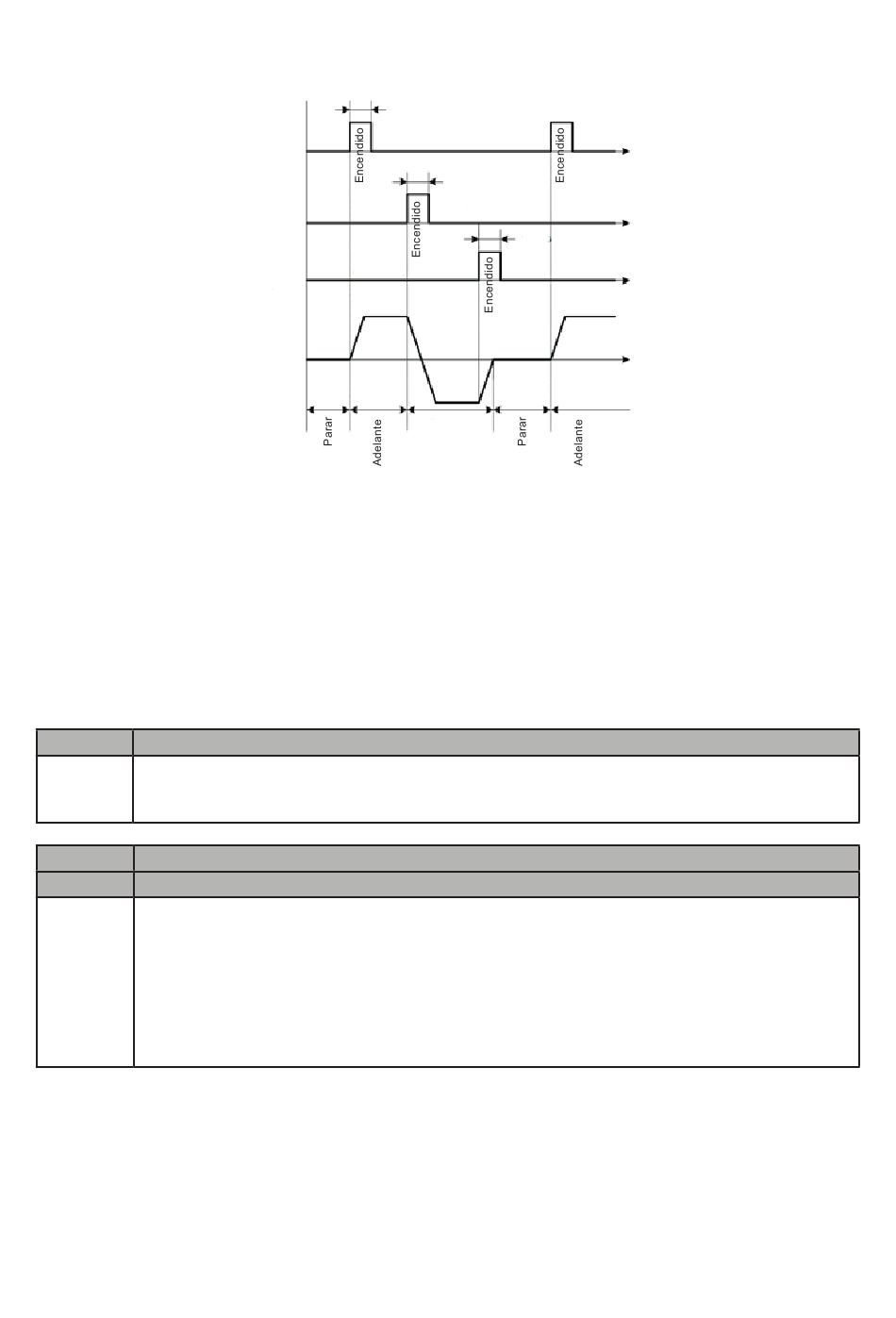

>50 ms
Apagado
>50 ms
Apagado Apagado
Apagado
(Inversor
encendido)
Reversa
4-52
Apagado
Tiempo
Tiempo
>50 ms
Tiempo
Tiempo
