Ejemplo De Temporizado; Configuración De Ancho De Frecuencia Up/Down - TECO-Westinghouse F510 Serie Manual Del Usuario

Tren de
Pulso

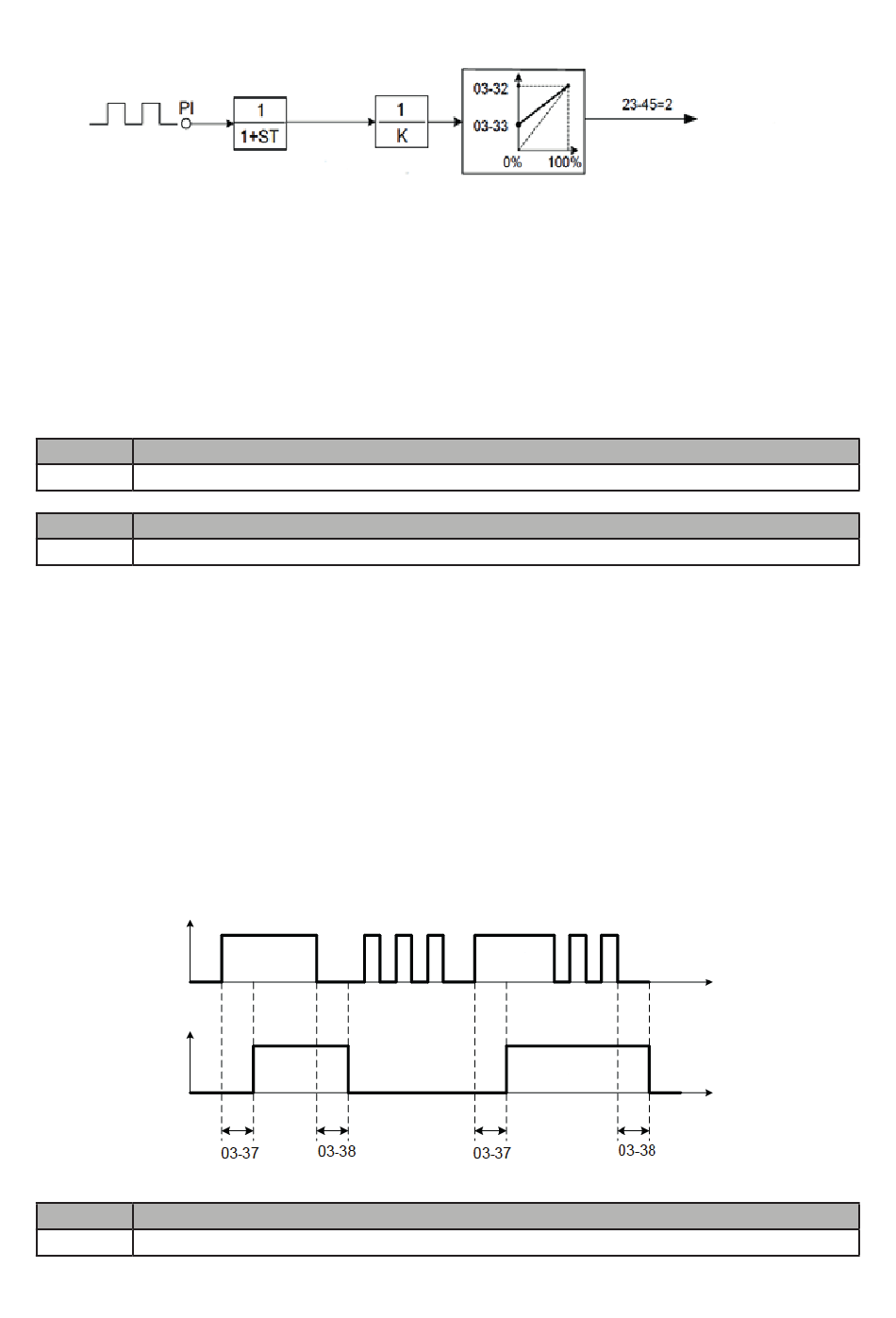

Configure la instalación de entrada de pulso como una entrada de medidor de flujo
Configure el parámetro 23-45 (Retroalimentación del medidor de flujo) a 2 (Entrada de pulso) para usar la
terminal de entrada de pulso PI para una entrada de medidor de flujo. Referirse a la descripción del grupo
de parámetros 23 para más detalles. A continuación configure el escalamiento de entrada de pulso (03-31),
Ingrese la frecuencia de entrada de pulso para que coincida con la frecuencia máxima de salida. Ajuste el
temporizado del filtro de entrada de pulso (03-34) para compensar por la interferencia o el ruido.
03-37 Retardo de encendido de temporizador (DI/DO)
Rango 【0.0~6000.0】 Seg
03-38 Retardo de apagado de temporizador (DI/DO)
Rango
【0.0~6000.0】Seg
Habilite la función del temporizador configurando uno de los parámetros de entrada multifunción de 03-
00~03-05 (S1 a S6) a 35 (entrada de función del temporizador) y uno de los parámetros de salida multifun-
ción 03-11, 03-12, 03-39 (R1A-R1C a R3A- R3C) a 27 (salida de función del temporizador).
Se puede usar la función del temporizador para implementar un relé de temporizado. Use los parámetros de
temporizado 03-37 y 03-38 para configurar el retardo encendido / apagado de temporizado.
La salida del temporizador está encendida (ON) cuando el temporizador multifunción está encendido duran-
te el tiempo especificado en el parámetro 03-37.
La salida del temporizador está apagada (OFF) cuando el temporizador multifunción está apagado durante
el tiempo especificado en el parámetro 03-38.

Ejemplo de temporizado:

Función de entrada
de temporizador
Función de salida
de temporizador
03-40 Configuración de ancho de frecuencia Up/down
Rango 【0.00~5.00】 Hz
Escalamiento
Filtro
K: Factor de
T: Temp. de filtro
escalamiento
de ent. de pulso
(Usando 03-31)
(usando 03-34)
Figura 4.3.24 Ajuste de entrada de pulso
Enc.
Enc.
Ganancia y Bias
Enc.
Enc.
4-103
Retroalim. PID
