Por ejemplo: Configure la terminal S1 03-00= 8 (Comando UP de incremento de frecuencia), S2 03-01=
9 (Comando Down de disminución de frecuencia) y 03-40= rHz.

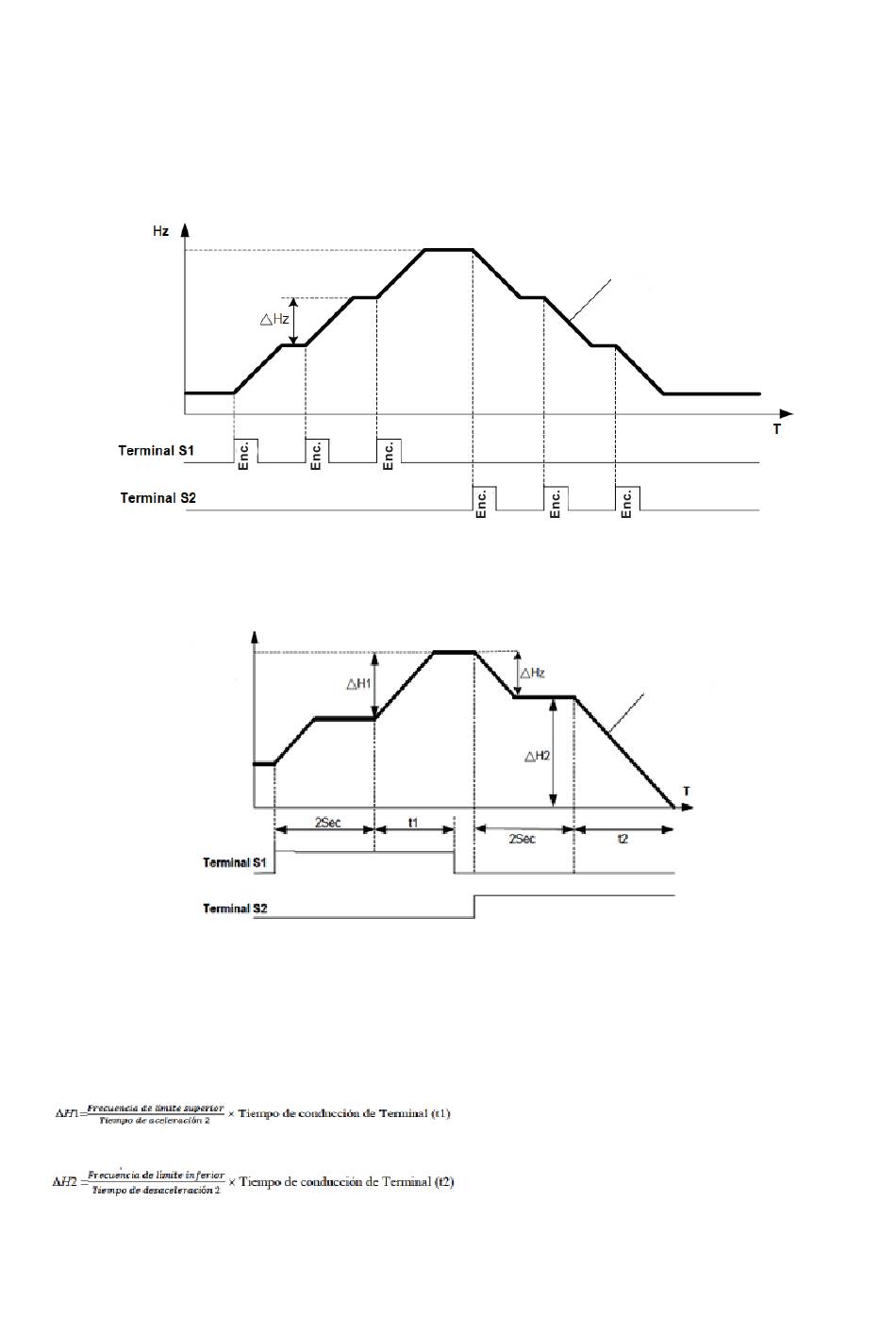

Modo1: Cuando 03-40 es configurado a 0 Hz, la función estándar up/down (arriba/abajo) está activa, según
se muestra en la Fig. 4.3.17.
Modo 2: Cuando 03-40 es configurado a un valor superior a 0 Hz y la terminal está activa menos de 2 seg.
Dará como resultado un cambio de frecuencia de r Hz (Configuración de frecuencia 03-40).
Límite superior
de frecuencia
de referencia
Límite inferior
de frecuencia
de referencia
Modo 3: Cuando 03-40 es mayor a 0 Hz y la terminal de entrada está activa por más de 2 seg, la frecuencia
se elevará usando los tiempos de aceleración/ desaceleración.
Config. de frecuencia
Límite superior
de frecuencia
de referencia
Límite inferior
de frecuencia
de referencia
Notas:
rH1: Incrementar frecuencia de referencia y acelerar a nueva frecuencia, t1: terminal activa durante la
aceleración.
rH2: Disminuir frecuencia de referencia y desacelerar a nueva frecuencia, t2: terminal activa durante la
desaceleración.
Enc.
Apag.
4-104
Frecuencia
real de salida
Frecuencia
real de salida
Apag.
Enc.
