00-05/00-06= 1: Control Externo (entrada Analógica)
Cuando 04-05=0, ingrese el comando de frecuencia de referencia desde la terminal del circuito de control
AI1 (entrada de voltaje). Si se usa la frecuencia auxiliar, haga referencia a las funciones multi velocidad.
Cuando el comando de frecuencia de referencia es controlado por AI1 o por AI2, se requiere de la siguiente
configuración:
 00-05/ 00-06 son configurados individualmente para ser 1 y 7.
 Configure la señal tipo AI2 en 04-00 (AI1 siempre es 0~10 V).
 Configure 04-05=0 (Configuración de frecuencia auxiliar).
 Configure la terminal multifunción a 13, luego, se puede cambiar el comando de frecuencia de referen-
cia a control AI1 o a control AI2.
Cuando 04-05=1, el comando de frecuencia de referencia es desde la terminal del circuito de control AI1
(entrada de voltaje) o AI2 (alimentación, configurada por 04-00).
Use la terminal AI1 cuando la señal de entrada de voltaje es el comando de frecuencia principal.
Use la terminal AI2 cuando la señal de entrada de alimentación (4-20mA) el comando de frecuencia de refe-
rencia principal.
Use la referencia analógica de la entrada analógica AI1 o AI2 para configurar la frecuencia de referencia
(según muestra la Figura 4.3.4).
Haga referencia al parámetro 04-00 para seleccionar el tipo de señal.
Entrada de
Entrada 1 Al1 -
0 ~ 10V
Analógica
Entrada 2 AI2 - 0 ~ 10V
Analógica
----
Nota: Configurar parámetro 04-05 a 10 para agregar frecuencia de referencia AI2 a AI1.

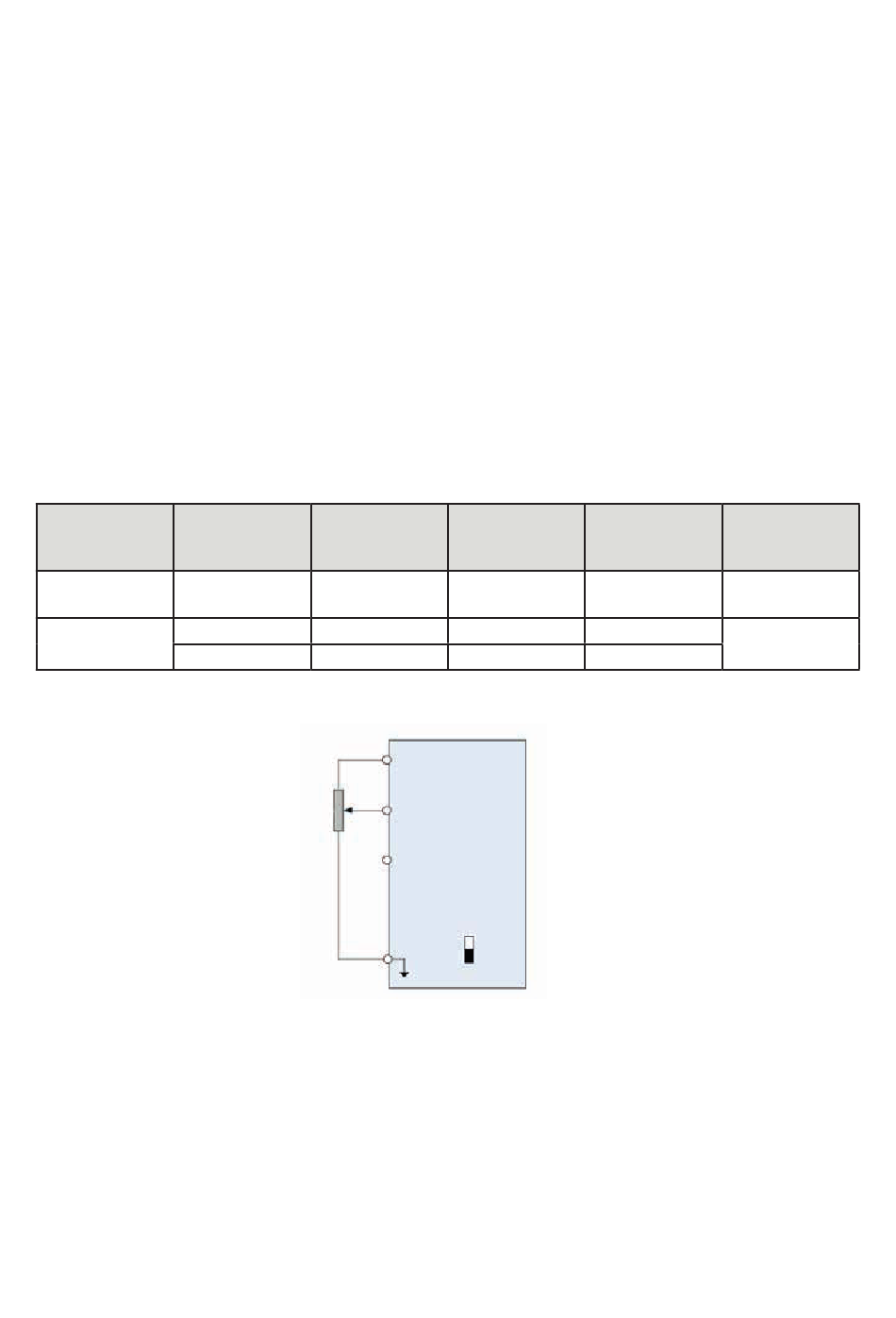

Figura 4.3.4 Entrada analógica como comando de frecuencia referencia principal
00-05/00-06= 2: Terminal UP / DOWN (arriba/Abajo)
El inversor acelera con el comando UP cerrado y desacelera con el comando DOWN cerrado. Favor de
hacer referencia al parámetro 03-00 ~ 03-05 para más información.
Nota: Para usar esta función ambos comandos UP y DOWN (arriba y Abajo) deben estar configurados en
cualquiera de las terminales de entrada.
Alimentación
voltaje
-----
-----
4 ~ 20mA
2KΏ
Config. 04-00
(de fabr.=1)
-----
0: AI2 0~10V
1: AI2 4~20mA
+10V
Comando de Referencia
Frecuencia principal
(Entrada de voltaje)
Comando de Referencia
Frecuencia principal
(Alimentación)
V
GND
I
SW2
4-53
Interrup. Dip Remarcac.
SW2 (de fabr. AI1- de fabr.
'V') 04-05="10")
----- -----
Config. a 'V'
Config. a '04-
05="10" (Nota)
Config. a "I"
