Al configurar los parámetros relacionados con la frecuencia para los valores de una curva V/F a medida,
asegúrese que:
F > F
max base
(01-02) (01-12)
Se presenta el error 'SE03' de calibración de la curva V/F cuando los valores de frecuencia no son configu-
rados correctamente.
Cuando 01-04 y 01-05 (o 01-18 y 01-09) están configurados a 0, el inversor ignora los valores configurados
de Fmin2 y de Vmin2.
Cuando el modo de control es cambiado, el parámetro 00-00, 01-08 (Fmin) y 01-09 (Vmin) cambiarán auto-
máticamente a la configuración de fábrica del modo de control seleccionado.
SLV (Control vectorial sin retroalimentación)
Ingrese los datos del motor en el grupo de parámetros 17 para SV y SLV modo de control (00-00) y efectúe
una sintonización automática (auto-tuning).
En el modo SLV la curva V/F normalmente no requiere ser re ajustada después de una sintonización auto-
mática exitosa.
La configuración de frecuencia máxima de salida 01-02 (Fmax), la frecuencia base 01-12 (Fbase) o de fre-
cuencia mínima de salida 01-08 (Fmin) pueden ajustarse, pero el voltaje es ajustado automáticamente por la
corriente interna del controlador.
Configure la frecuencia base (01-12, Fbase) a la frecuencia del motor indicada en la placa del mismo.
Efectúe un procedimiento de sintonización automática (auto-tuning) después de ajustar los parámetros
02-19 o 17-04 para reducir el voltaje de la operación de sin-carga.
Se puede reducir la fluctuación del motor al disminuir el voltaje de sin-carga. Favor de observar que dismi-
nuir el voltaje de sin-carga incrementa la corriente en sin-carga.
Voltaje de Salida

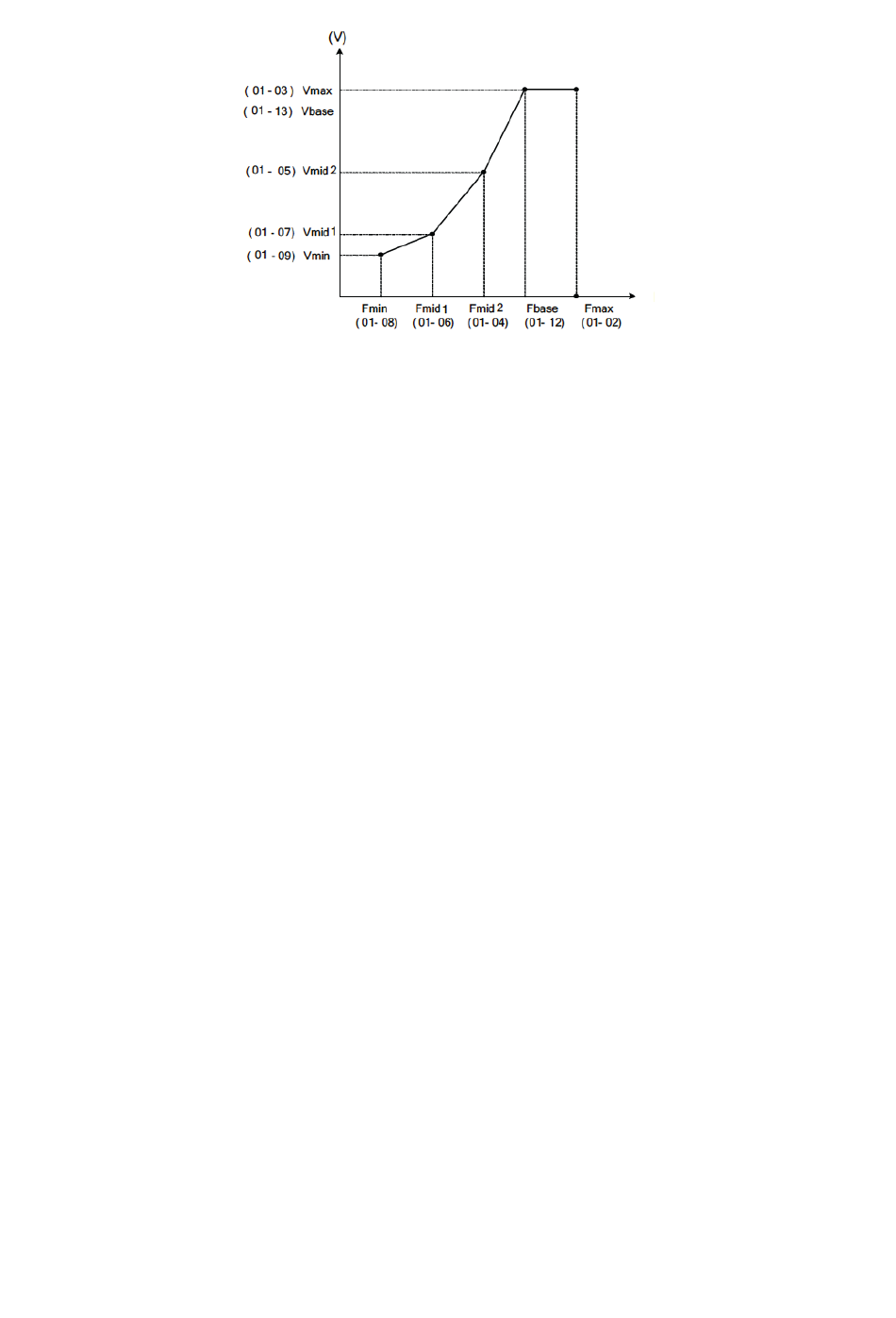

Figura 4.3.10 Curva V/F personalizada
> F > F
mid2 mid1
(01-04) (01-06)
> F
min
(01-08)
4-72
Frecuencia
De salida
