Valor
Nombre
10 Añadido a AI1
11 Lím. de torque pos.
12 Lím. de torque neg.
13 Límite de torque Regen.
Lím. de torque Pos. /
14
Neg.
15 Límite de torque
16 Compens. de torque
17 Reservado
04-05=0: Frecuencia auxiliar
Cuando el parámetro 00-05 = 1 (control externo de la frecuencia principal) se puede activar la frecuencia de
referencia de la velocidad auxiliar vía los comandos de entrada multi velocidad (ver tabla 4.3.5). Se puede
configurar el comando de frecuencia auxiliar vía AI2. La frecuencia máxima de salida puede configurarse
con 01-02, Fmax =100%.
04-05=1: Ganancia de frecuencia de referencia (FGAIN)
Se puede usar la entrada analógica multifunción AI2 para ajustar la ganancia de frecuencia de referencia de
la entrada analógica AI1.
El total de ganancia de frecuencia de referencia de la terminal AI1 es la ganancia interna configurada por el
parámetro 04-02 multiplicado por FGAIN.
La frecuencia de referencia máxima de AI1 es 100%.
Ejemplo:
Cuando la ganancia interna de AI1 (04-02) es configurada al 100% y AI2 a 5V (por ejemplo FGAIN = 50%),
la frecuencia de referencia de la terminal AI1 será del 50%, según se muestra en la Fig. 4.3.29.
Funcion
Pantalla LCD
Add to AI1
Positive Tq Limit
Negative Tq Limit
Regen. Tq Limit
+/- Tq Limit
Tq Limit
Tq Compensation
No Function

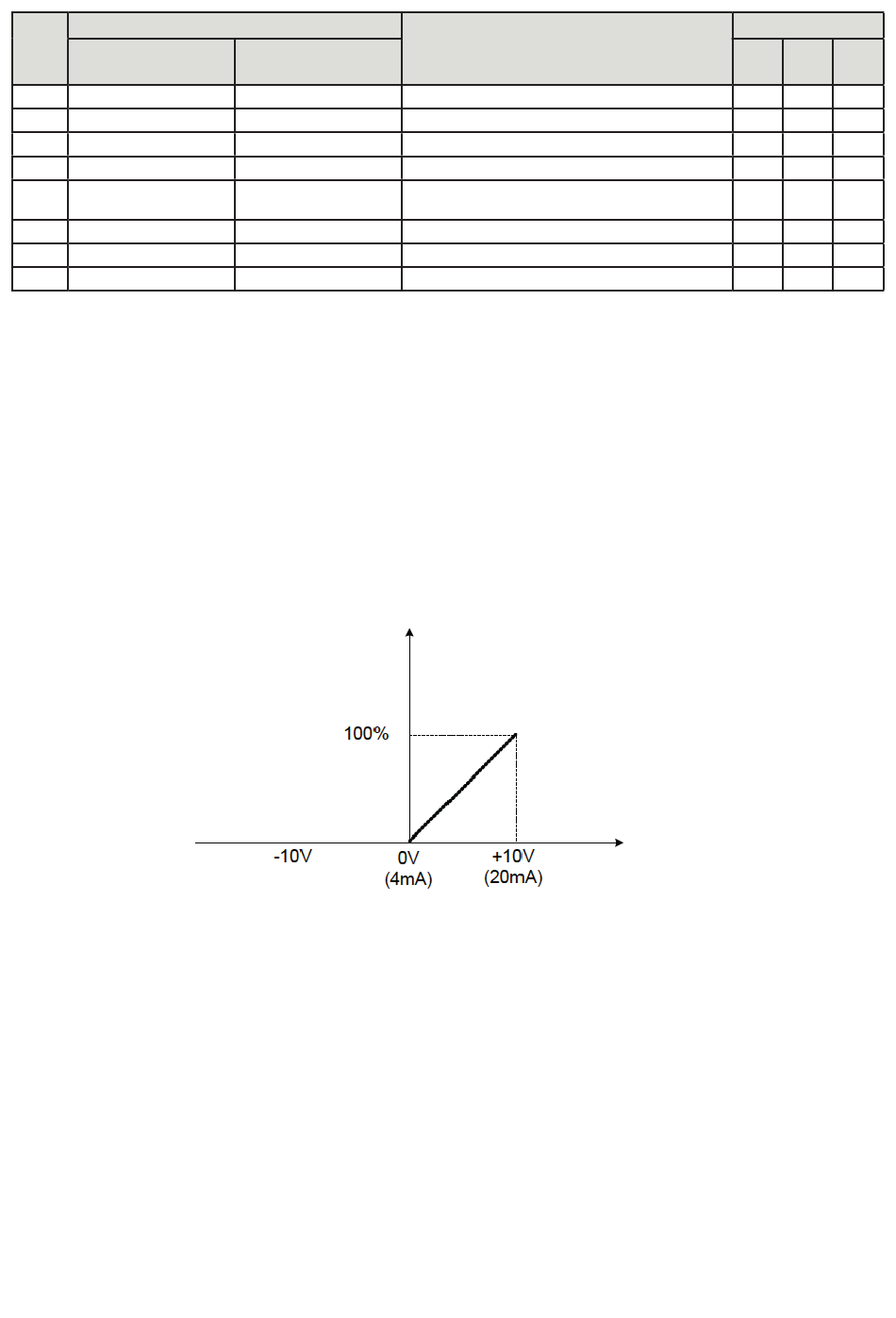

Figura 4.3.28 Ajuste de ganancia de frecuencia
Descripción
Añadido a AI1 100% = Frec. máx. de salida
100% = Torque del motor
100% = Torque del motor
100% = Torque del motor
100% = Torque del motor
100% = Torque del motor
100% = Torque del motor
Reservado
FGAIN
4-110
Modo de Control
V/F SLV
O
X
X
X
X
X
X
O
Terminal AI2
Entrada analógica
PM
SLM
O O
O O
O O
O O
O O
X X
O X
O O
