04-05=2: Bias de frecuencia de referencia (FBIAS)
Se puede usar la entrada analógica multifunción AI2 para ajustar el bias de frecuencia de referencia AI1.
El total de bias de frecuencia de referencia de la terminal AI1 es la suma del bias interno configurado por el
parámetro 04-03 y FBIAS.
La frecuencia de referencia máxima de AI1 es 100%.
Ejemplo:
La entrada de la terminal AI1 es 0 V, 04-02 = 100% (ganancia AI1), 04-03 = 0% (bias AI1) y la entrada de la
terminal AI2 es 3 V. la frecuencia de referencia será 30% según se muestra en la Fig.4.3.31.

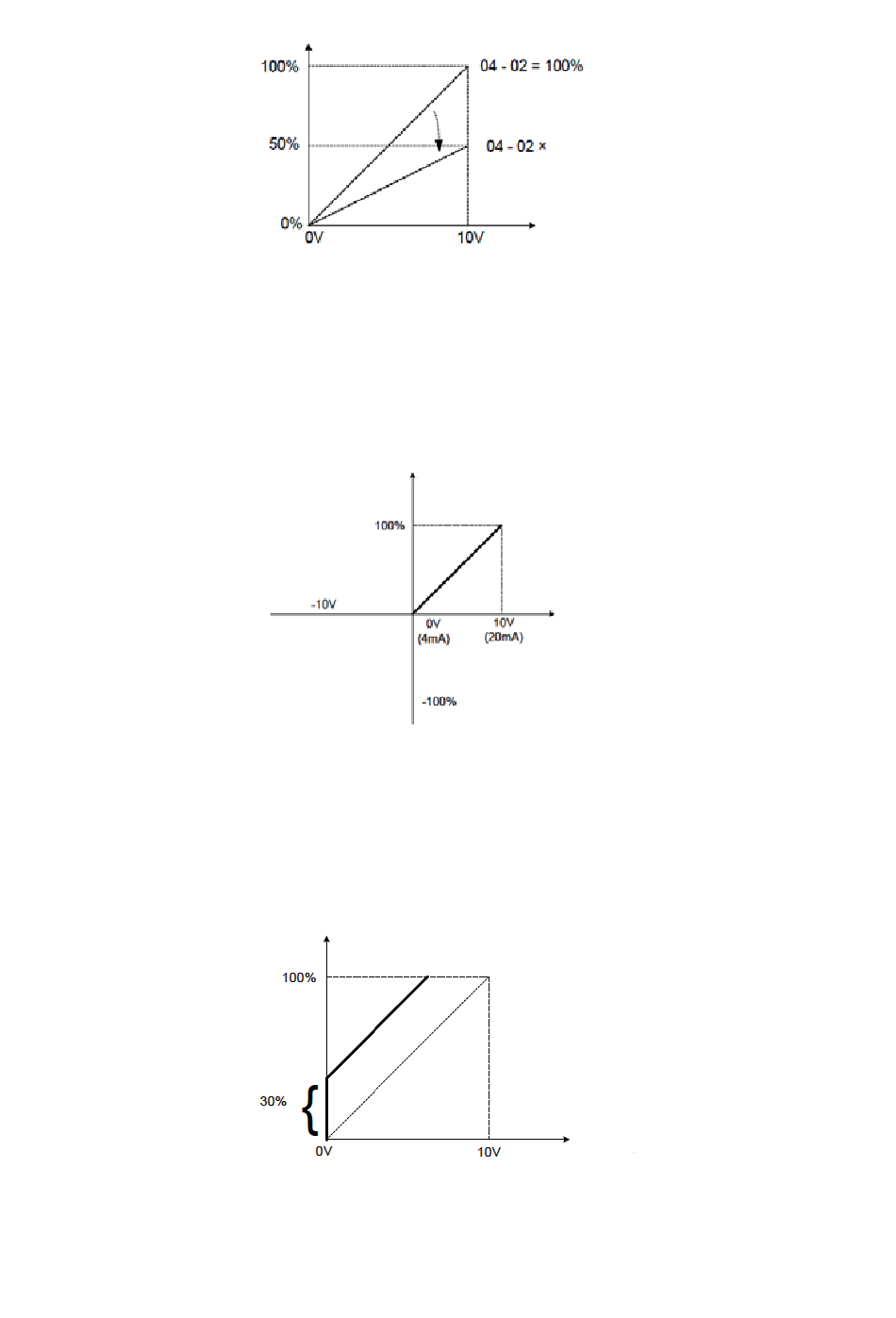

Figura 4.3.31 Ajuste bias de la frecuencia de referencia (ejemplo)
Frecuencia de
Referencia
Figura 4.3.29 Ajuste de ganancia de frecuencia (ejemplo)
Figura 4.3.30 Ajuste Bias
Frecuencia
de referencia
Bias
FGAIN = 50%
Terminal AI1
voltaje de entrada
FBIAS
Terminal AI2
entrada analógica
4-111
Terminal AI1
voltaje de entrada
