Español

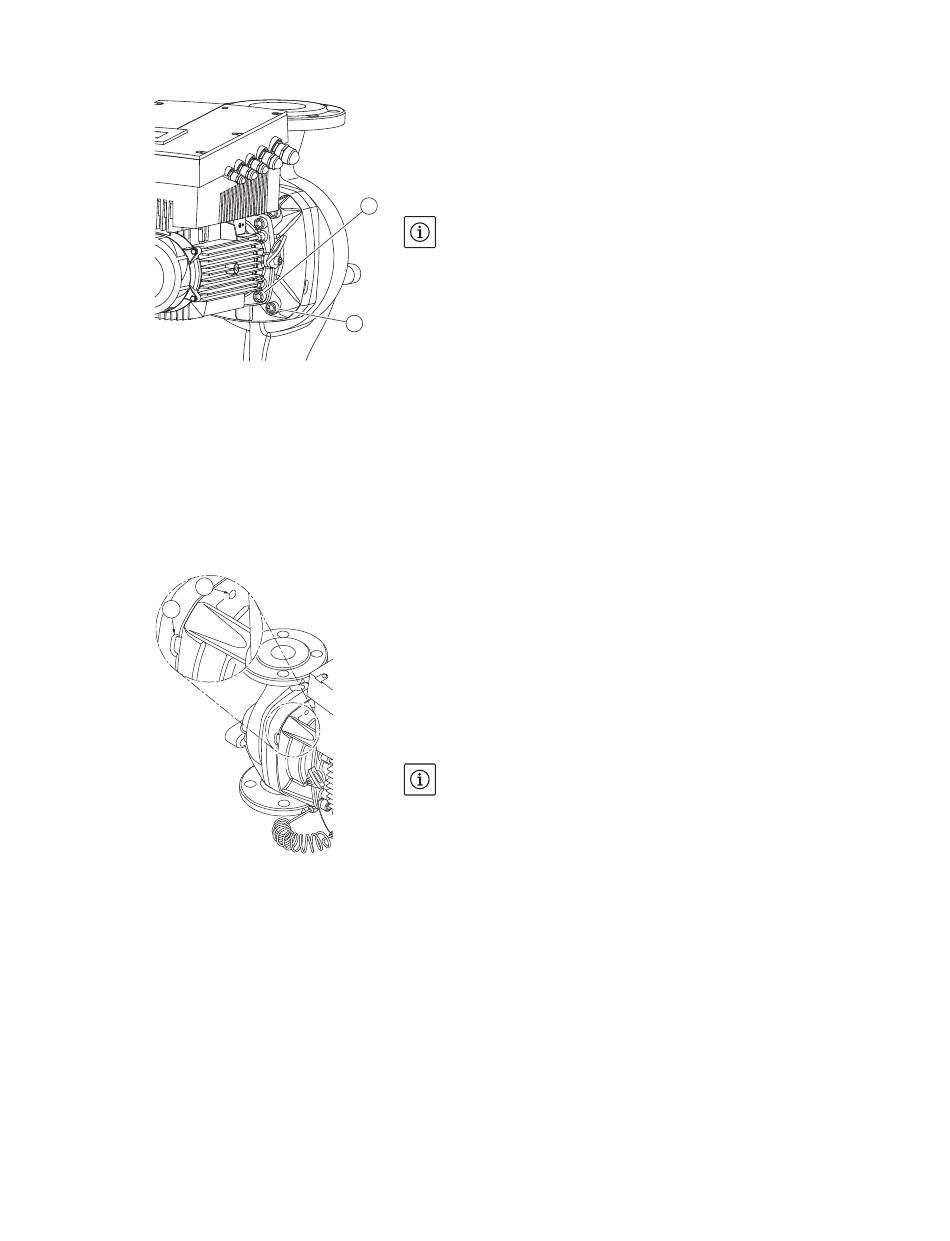

Fig. 46: Fijación opcional del componente
integrado
2
Fig. 47: Perforaciones con rosca y hendidu-
ras para retirar el componente integrado de
la carcasa de la bomba.
188
8
3
1
11. Aflojar los tornillos (Fig. 7, Pos. 3) y retirarlos. Según los tipos de
bombas, se deben tomar los tornillos externos (Fig. 46, Pos. 3).
El componente integrado (ver Fig. 13) permanece seguro en la
carcasa de la bomba después de retirar los tornillos, incluso en
posición horizontal del eje del motor no hay peligro alguno de que
se vuelque.
INDICACIÓN:
Para retirar los tornillos (Fig. 7, Pos. 3) lo más adecuado es una llave de
ángulo o tubular con cabezal de bola, especialmente en los tipos de
bombas con poco espacio de acceso. Se recomienda utilizar dos per-
nos de montaje (ver capítulo 5.4 "Accesorios" en la página 142) en
lugar de dos tornillos (Fig. 7, Pos. 3), que se atornillan en forma diago-
nal uno respecto al otro dentro de la carcasa de la bomba ( Fig. 7,
Pos. 14). Los pernos de montaje facilitan un seguro desmontaje
del componente integrado, así como el posterior montaje sin dañar
la rueda móvil.
12. Al retirar los tornillos (Fig. 7, Pos. 3) también se afloja el transmisor
de presión diferencial de la brida del motor. Deje colgar el trans-
misor de presión diferencial (Fig. 7, Pos. 5) con la lámina de
soporte (Fig. 7, Pos. 6) de los cables para medir la presión (Fig. 7,
Pos. 13).
Desconecte el cable de conexión del transmisor de presión dife-
rencial del módulo electrónico.
13. Retire el componente integrado (ver Fig. 13) de la carcasa de la
bomba. Para ello se recomienda el uso de dos perforaciones con
rosca (Fig. 47, Pos. 1), sobre todo para aflojar el encaje. Para aflojar
el encaje, introduzca tornillos adecuados en las perforaciones con
rosca. Si el módulo es accesible, para retirarlo se pueden usar adi-
cionalmente hendiduras (Fig. 47, Pos. 2) entre la carcasa de la
bomba y la linterna (para ello, introduzca p. ej. dos destornillado-
res y úselos como palancas). Después de sacarlo unos 0.6 in
(15 mm), el componente integrado ya no se introduce en la car-
casa de la bomba.
INDICACIÓN:
Para el resto del trayecto, el componente integrado (ver Fig. 13) tiene
que ser sostenido eventualmente con medios de elevación, para evi-
tar que se pudiera volcar (especialmente si no se usaron pernos de
montaje).
14. Suelte los dos tornillos imperdibles de la lámina protectora (Fig. 7,
Pos. 18) y retire la lámina protectora.
15. Introduzca una llave de tuercas, con anchura óptima de 0.9 in
(22 mm) en la ventana de la linterna, y sujete el eje por las super-
ficies para las llaves (Fig. 48, Pos. 1). Saque la tuerca de la rueda
móvil (Fig. 7, Pos. 15). La rueda móvil (Fig. 7, Pos. 16) se desmonta
automáticamente del eje.
16. Según el tipo de bomba, afloje los tornillos (Fig. 7, Pos. 10) o alter-
nativamente los tornillos (Fig. 46, Pos. 8).
WILO SE 01/2014
