Position Soll das Wipe-Muster an einer bestimmten Stelle angezeigt werden, können Sie seinen
Mittelpunkt verschieben. Auf einem externen Bedienpult erfolgt dies mit dem Joystick und
auf dem Software-Bedienpanel mit den Positionsfeldern „X" und „Y" der „Übergänge"-
Menüpalette. Jede Bewegung des Joysticks wird im X- und Y-Positionsfeld des Software-
Bedienpanels dynamisch aktualisiert.
Normal Normalerweise vergrößern sich geschlossene Muster wie Kreise, Rauten und Rechtecke
ausgehend von der Bildschirmmitte nach außen.
Parameter für DVE-Keys
Key aktivieren Aktiviert bzw. deaktiviert den DVE-Key. Der DVE-Key ist aktiviert, wenn die Taste
leuchtet.
Vormultiplizierter Wählt den DVE-Key als vormultiplizierten Key aus.
Key
Stanzschwelle Über die Stanzschwellen-Einstellung wird die Schwelle angepasst, anhand derer das
Stanzsignal sein Loch schneidet. Durch Verringern der Stanzschwelle kommt mehr vom
Hintergrund zum Vorschein. Ein komplett schwarzes Hintergrundvideo bedeutet, dass
die Stanzschwelle zu niedrig ist.
Gain Die „Gain"-Einstellung bestimmt, wie viele Anteile von der Hintergrund- und der Key-
Füllquelle an den Kanten des Keys gemischt werden, um diese weichzuzeichnen. Passen
Sie „Gain" an, bis die gewünschte Weichzeichnung der Kanten erreicht ist. Die Luminanz
(Leuchtdichte) des Hintergrundvideos bleibt davon unberührt.
Key invertieren Ist der Key nicht vormultipliziert, wird das Stanzsignal umgekehrt. Was vorher
ausgeschnitten wurde, wird nun eingefügt und umgekehrt.
Gemeinsamer Zugriff auf DVE-Resourcen
ATEM Mischer verfügen über einen DVE-Kanal, der zum Ausführen von DVE-Übergängen oder als
Upstream-Keyer eingesetzt werden kann. Wenn Sie einen DVE-Übergang auswählen und der DVE
gegenwärtig anderswo im System benutzt wird, ist die DVE-Übergangsart nicht verfügbar. Eine
Nichtverfügbarkeitsmeldung wird angezeigt. Um den DVE-Übergang zu verwenden, muss der DVE am
aktuellen Einsatzort freigegeben werden. Vergewissern Sie sich, dass die gegenwärtig auf den Programm-
oder Vorschaubussen liegenden Upstream-Keyer keine DVE-Keys sind und der „Fliegende Key"-Modus
deaktiviert ist. Um einen DVE vom Upstream-Keyer zu lösen, ändern Sie die Key-Art auf eine beliebige
andere Art außer DVE oder deaktivieren Sie „Fliegender Key". Der so freigegebene DVE ist nun für einen
DVE-Übergang verfügbar.
Logo-Wischblenden sind eine beliebte Übergangsart, bei der DVE zum Einsatz kommen. Hierbei bewegt
sich eine über den Hintergrundübergang gelegte Grafik über den Bildschirm. Bei einer Logo-Wischblende
schiebt sich eine Grafik entlang eines horizontalen Wipes, wobei im Wesentlichen der Rand des Wipe-
Übergangs ersetzt wird. Bei einer Logo-Mischblende rotiert eine Grafik über einem Mix-Übergang auf dem
Bildschirm. Logo-Übergänge sind ideal, um ein Senderlogo oder einen Fußball über den Bildschirm zu
wirbeln und dabei einen neuen Hintergrund zu enthüllen. Für Logo-Übergänge dient ein in den
Übergangssteuerblock integrierter Spezial-Keyer. So bleiben alle Upstream- und Downstream-Keyer für
das Compositing des Ausgabesignals verfügbar.
Der folgende Abschnitt erklärt, wie Logo-Übergänge programmiert und ausgeführt werden.

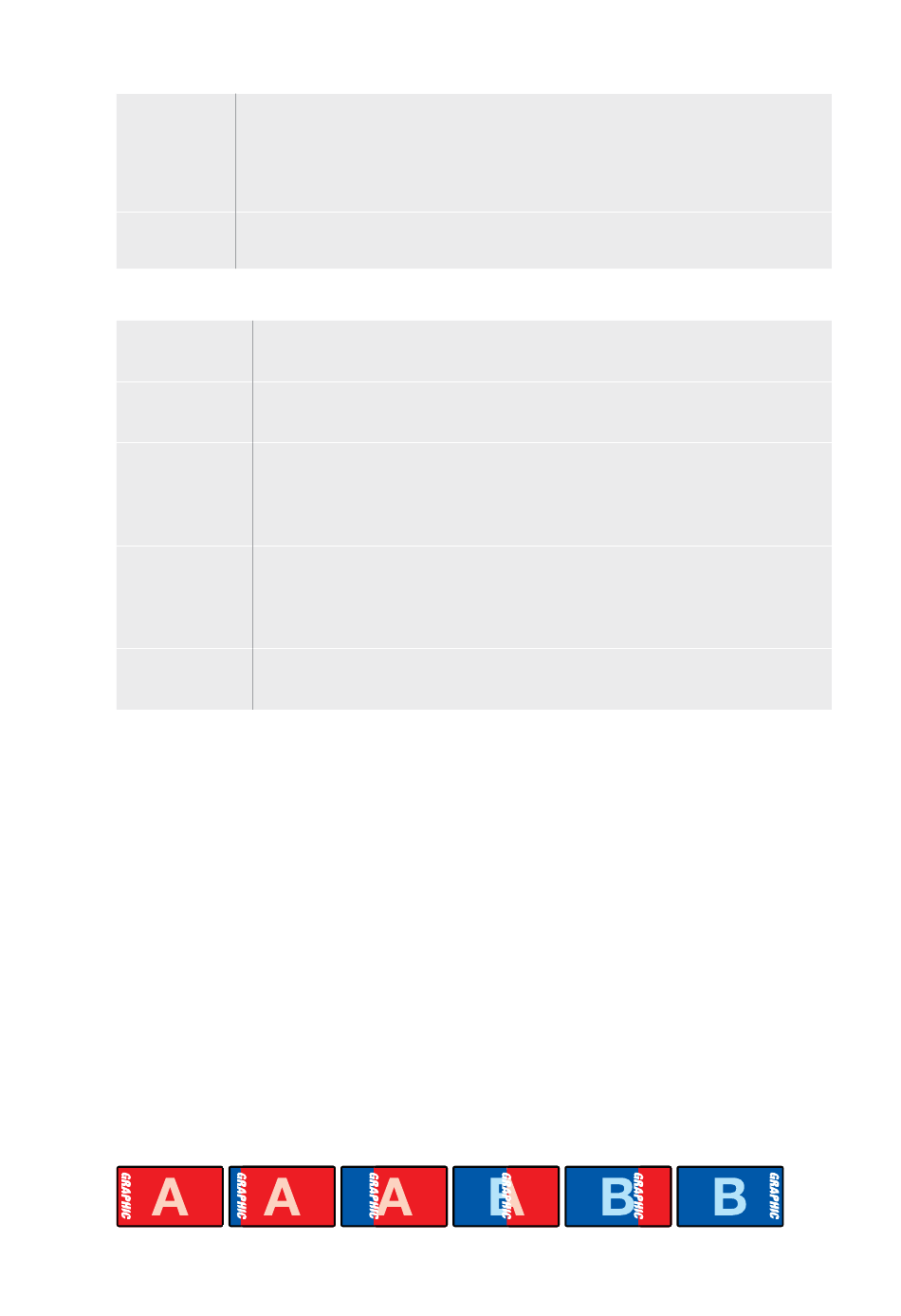

Die obige Abbildungssequenz ist ein Beispiel der Programmausgabe eines Wipe-Übergangs mit einer Grafik
