Ajuste del valor de la temperatura del rango ECO.
Alarma de límite de humedad relativa indicada en la pantalla
(requiere un módulo de comunicación).
Inversión del color de la pantalla.
Se puede colocar hasta a 30 metros del controlador de
habitación.
Componentes del termostato:

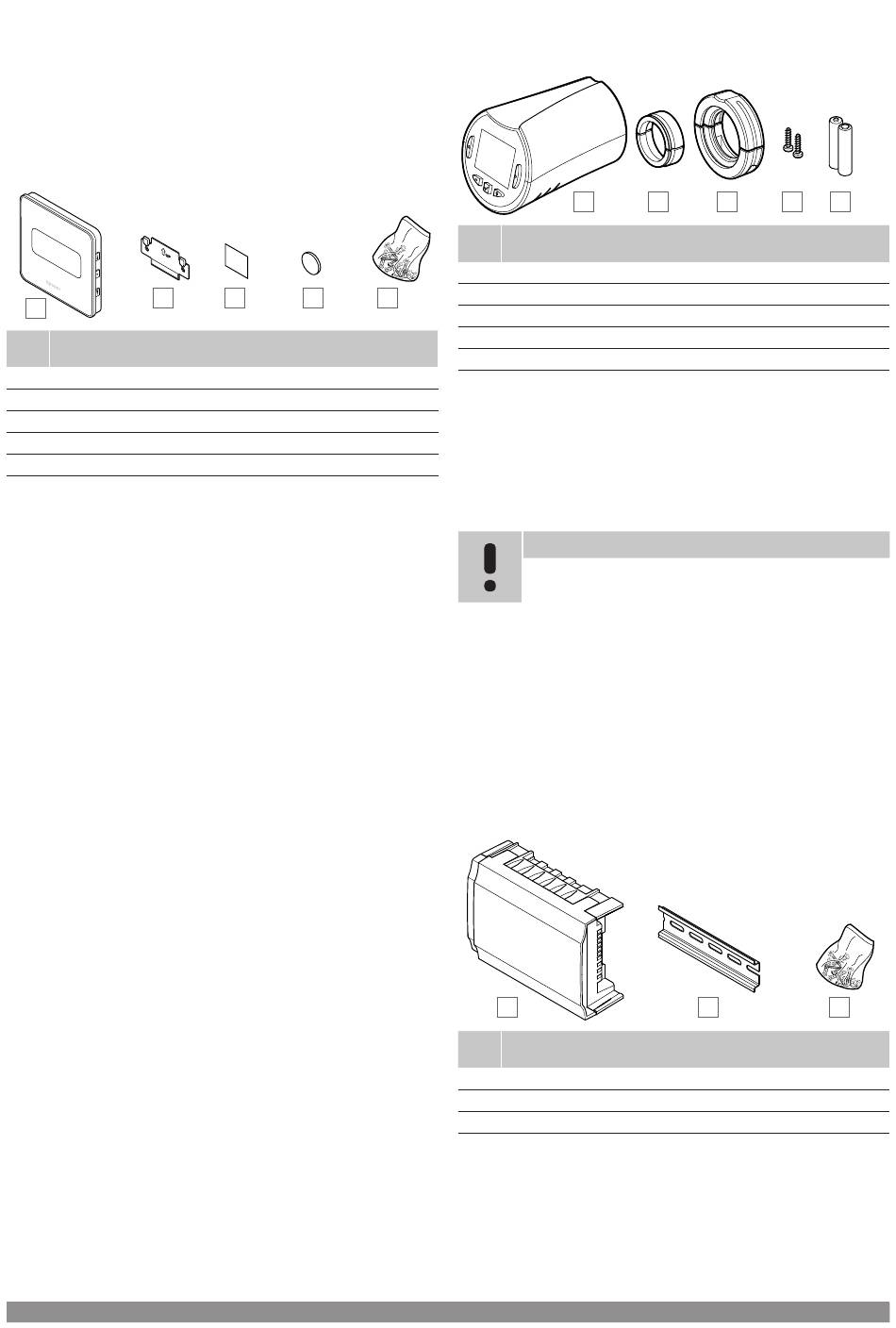

La siguiente ilustración muestra el termostato y sus componentes.
B
A
Artíc
Descripción
ulo
A
Uponor Smatrix Wave T-169
B
Soporte mural
C
Cinta adhesiva
D
Pila (CR2032 3 V)
E
Material de montaje
Cabezal termostático
El cabezal termostático habilita el control de los radiadores del
sistema.
Uponor Smatrix Wave T-162
Características principales:
Control proporcional
Pantalla retroiluminada, se atenúa después de 10 segundos de
inactividad.
Temperatura en grados Celsius o Fahrenheit.
Visualización de la versión del software durante la secuencia de
encendido.
Recibe el modo Confort/ECO y la consigna del termostato y la
Uponor Smatrix PULSE aplicación (requiere el módulo de
comunicación), si está disponible. En caso contrario, el valor de
consigna se ajusta en el cabezal termostático.
Rango de consigna entre 5 – 35 °C (los ajustes máximo y
mínimo se pueden limitar mediante otros ajustes del sistema).
Muestra la temperatura actual de la habitación.
Requiere un controlador de habitación Uponor Smatrix Wave.
Es posible registrar entre uno y varios cabezales termostáticos
por habitación. Hasta dos cabezales termostáticos por canal.
Se puede colocar hasta a 30 metros del controlador de
habitación.
C
D
E
Uponor Smatrix Wave PULSE
Componentes del cabezal termostático
La siguiente ilustración muestra el cabezal termostático y sus
componentes.
Artíc
Descripción
ulo
A
Uponor Smatrix Wave T-162
B
Adaptadores (roscados, M30 y M28)
C
Soportes de montaje de plástico
CD0000027
D
Tornillos de montaje
E
Pilas (AA de 1,5 V)
Módulo de expansión
El controlador de habitación Uponor Smatrix Wave se puede ampliar
con seis canales adicionales y salidas del actuador con un módulo
secundario.
Uponor Smatrix Wave M-262
NOTA:
Solo se puede utilizar un módulo secundario de
extensión por un controlador de habitación.
Características principales:
Fácil conexión a controladores de habitación existentes, sin
necesidad de cables adicionales.
Registro de hasta seis termostatos adicionales al sistema.
Conexión de hasta seis actuadores adicionales (24 V).
Control electrónico de los actuadores.
Ejercicio Válvula.
Componentes del módulo secundario
La siguiente ilustración muestra el módulo secundario y sus
componentes.
A
Artíc
Descripción
ulo
A
Uponor Smatrix Wave M-262
B
Carril DIN
C
Material de montaje
Módulo de relé
El módulo de relé añade dos salidas de relé adicionales al sistema.
Uponor Smatrix Wave M-161
Características principales:
A
B
C
B
|
Manual de instalación y funcionamiento
D
E
CD0000032
C
CD0000033
|
11
