Conexión de calefacción/refrigeración
(requiere el módulo de comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada en la producción de calefacción/refrigeración.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 2 del módulo de relé se establezca en
Interruptor de calefacción/refrigeración en Ajustes
del instalador y que la refrigeración esté disponible en
el sistema.

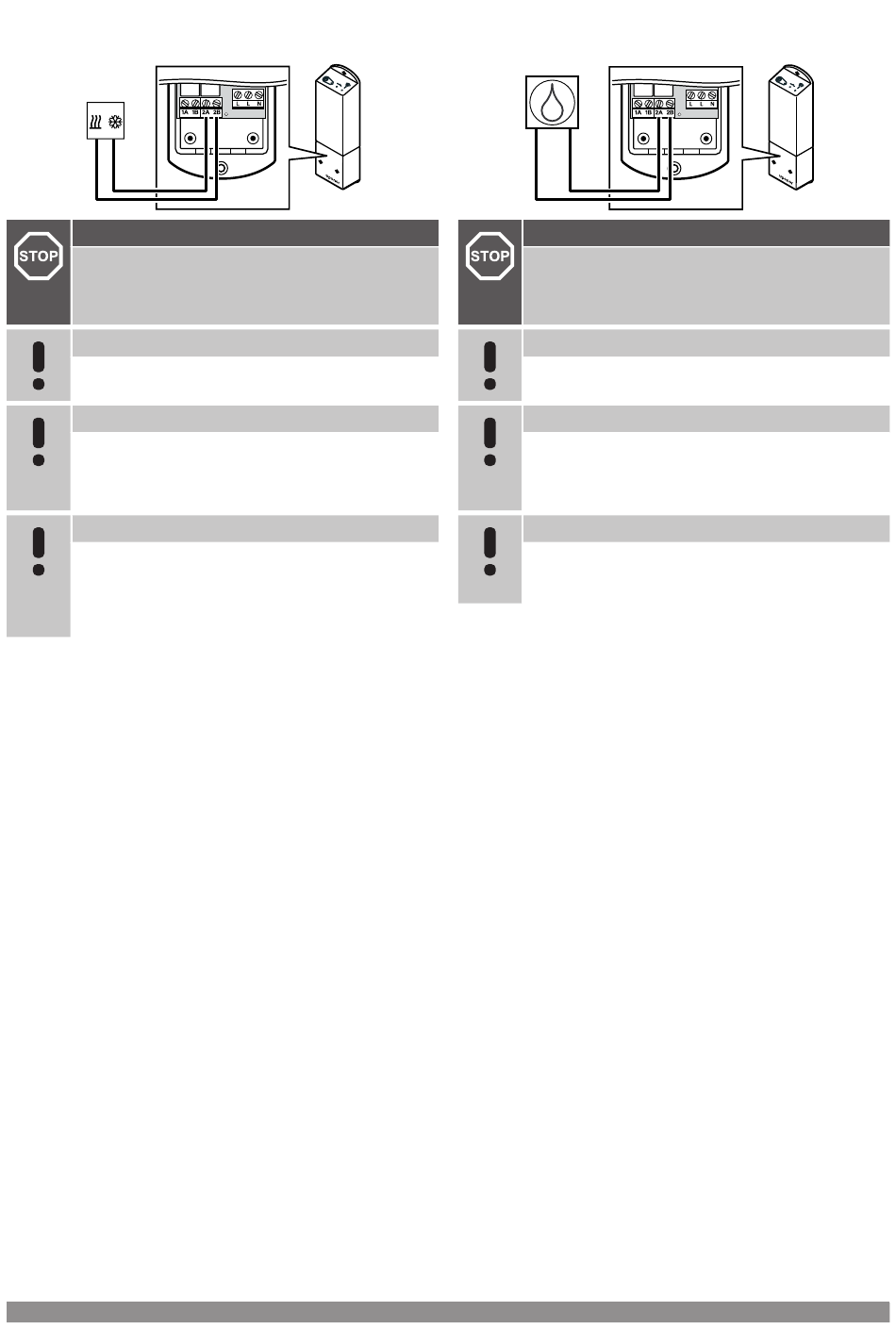

1. Asegúrese de que el módulo de relé y la bomba de calor estén
desconectados.
2. Conecte el cable al componente de calefacción/refrigeración o
del componente de calefacción/refrigeración al conector 2A y 2B
en el módulo de relé.
62 | Uponor Smatrix Wave PULSE
WD0000011
| Manual de instalación y funcionamiento
Conexión del deshumidificador (requiere el
módulo de comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada del deshumidificador.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 2 del módulo de relé se establezca en
Deshumidificador en Ajustes del instalador.
El deshumidificador arranca cuando se alcanza el valor de consigna
de humedad relativa en el modo de refrigeración. Se detendrá
cuando el tiempo mínimo de funcionamiento de 30 minutos haya
finalizado y cuando la humedad relativa sea inferior al valor de
consigna de HR definido.
1. Asegúrese de que tanto el módulo de relé como el
deshumidificador estén desconectados.
2. Conecte los cables del deshumidificador a los conectores 2A y
2B del módulo de relé.
WD0000014
