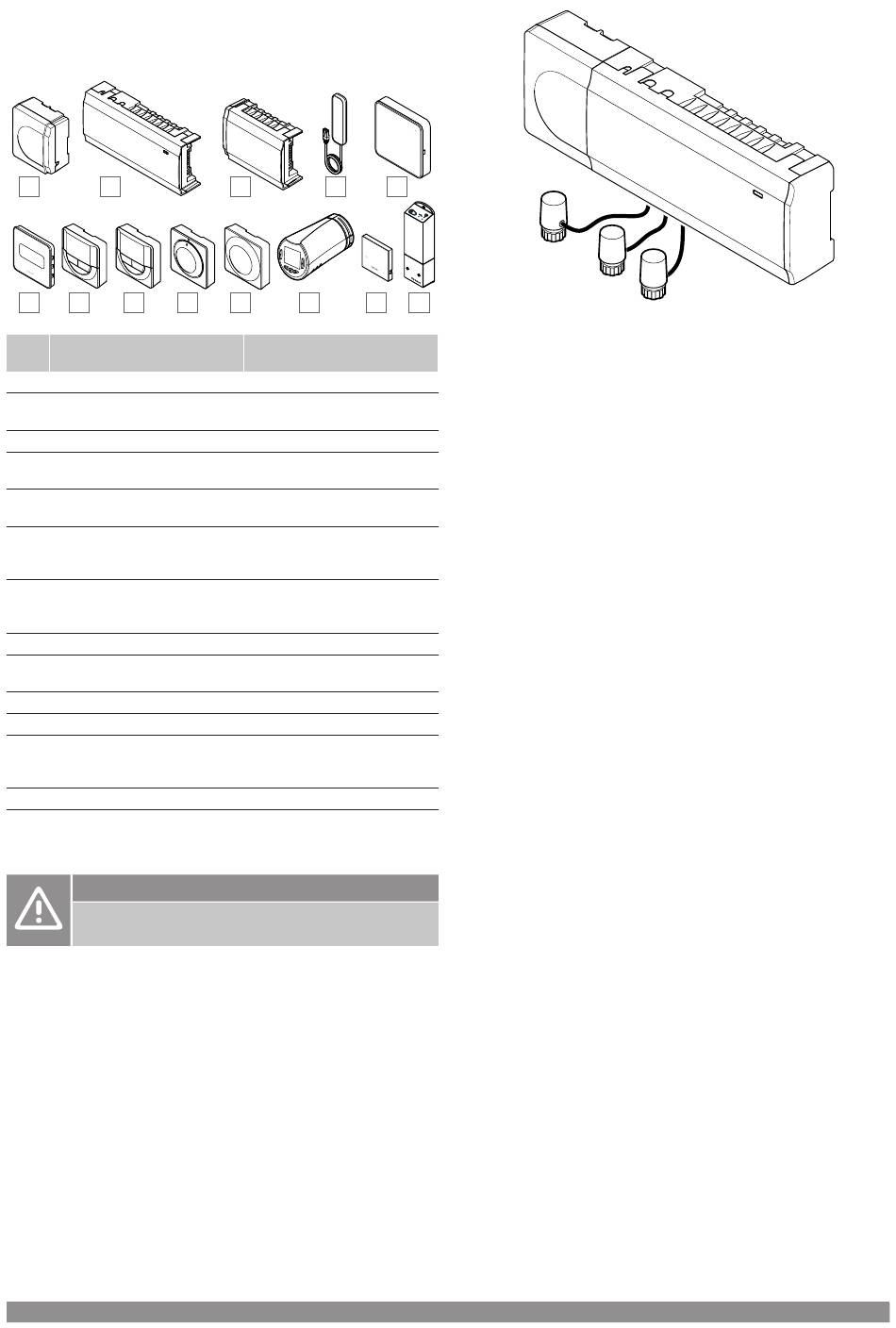

3.3 Componentes de Uponor
Smatrix Wave PULSE
A
B
F
G
H
Artíc
Designación Uponor
ulo
A
Uponor Smatrix A-1XX
B
Uponor Smatrix Wave PULSE
X-265
C
Uponor Smatrix Wave M-262
D
Uponor Smatrix Wave PULSE
A-265
E
Uponor Smatrix PULSE Com
R-208
F
Uponor Smatrix Wave T-169
G
Uponor Smatrix Wave T-168
H
Uponor Smatrix Wave T-166
I
Uponor Smatrix Wave T-165
J
Uponor Smatrix Wave T-163
K
Uponor Smatrix Wave T-162
L
Uponor Smatrix Wave T-161
M
Uponor Smatrix Wave M-161

Unidad base

Precaución:
Únicamente los actuadores Uponor de 24 V son
compatibles con el controlador de habitación.
El controlador de habitación opera los actuadores, que a su vez
modifican el flujo del suministro de agua para cambiar la temperatura
interior utilizando la información transmitida desde los termostatos
registrados y los parámetros del sistema.
El controlador de habitación puede operar hasta seis canales y ocho
actuadores, que habitualmente se ubican cerca de los colectores del
sistema hidráulico.
La siguiente ilustración muestra el controlador de habitación con el
módulo del transformador y los actuadores.
C
D
I
J
K
Descripción
Módulo del transformador
Unidad base
Módulo secundario
Antena
Módulo de comunicación
Termostato digital con sondas
de humedad relativa y
operativa
Termostato digital programable
con sensor de humedad
relativa
Termostato digital
Termostato estándar con dial
graduado
Termostato Público
Cabezal termostático
Termostato con sondas de
habitación, de humedad
relativa y operativa
Módulo de relé
E
L
M
CD0000023
Uponor Smatrix Wave PULSE X-265
Características principales:
Funciones DEM (Gestión Dinámica de la Energía) como el
autoequilibrado (activado de forma predeterminada). Para otras
funciones, como la configuración del modo Confort, el bypass de
una habitación y la monitorización de la temperatura de
impulsión, se requiere la aplicación Uponor Smatrix PULSE
(requiere un módulo de comunicación).
Control electrónico de los actuadores.
Conexión de hasta ocho actuadores (24 V).
Comunicación bidireccional con hasta seis termostatos de
habitación.
Función calefacción/refrigeración (avanzada), y/o modo
Confort/ECO cambiado mediante contacto seco, termostato
público o la aplicación Uponor Smatrix PULSE (requiere un
módulo de comunicación).
Relés separados para el control de la bomba y la caldera (otras
funciones de control disponibles a través del módulo de
comunicación y de la aplicación Uponor Smatrix PULSE).
Ejercicio Válvula y Bomba.
Control de humedad relativa (se requiere la aplicación Uponor
Smatrix PULSE).
Control de la calefacción/refrigeración por suelo radiante y la
refrigeración de techo, o fancoils (requiere un módulo de
comunicación y la aplicación Uponor Smatrix PULSE).
Permite bajar la temperatura interior en el modo de calefacción
o aumentarla en el modo de refrigeración, con el modo ECO. El
modo ECO se activa en todas las habitaciones a la vez
mediante un contacto seco, un termostato público o la aplicación
Uponor Smatrix PULSE (requiere un módulo de comunicación).
Para activar el modo ECO en una habitación individual, use un
termostato digital programable o perfiles ECO.
Opciones:
Conectividad de la aplicación a través del módulo de
comunicación (la conexión remota requiere que haya conexión
con Servicios en la nube de Uponor).
La Unidad base de la habitación se puede ampliar con un
módulo secundario que añade seis canales de termostato y seis
salidas de actuadores adicionales.
Conecte hasta cuatro Unidades base de habitación en un solo
sistema (requiere un módulo de comunicación y la aplicación
Uponor Smatrix PULSE).
Ubicación modular (transformador desmontable).
Montaje en caja o en pared (carriles DIN o tornillos incluidos).
Ubicación y orientación libres al instalar la Unidad base de la
habitación (salvo la antena o el módulo de comunicación, que se
debe instalar en vertical).
Uponor Smatrix Wave PULSE
24V
24V
24V
|
Manual de instalación y funcionamiento
CD0000024
|
7
