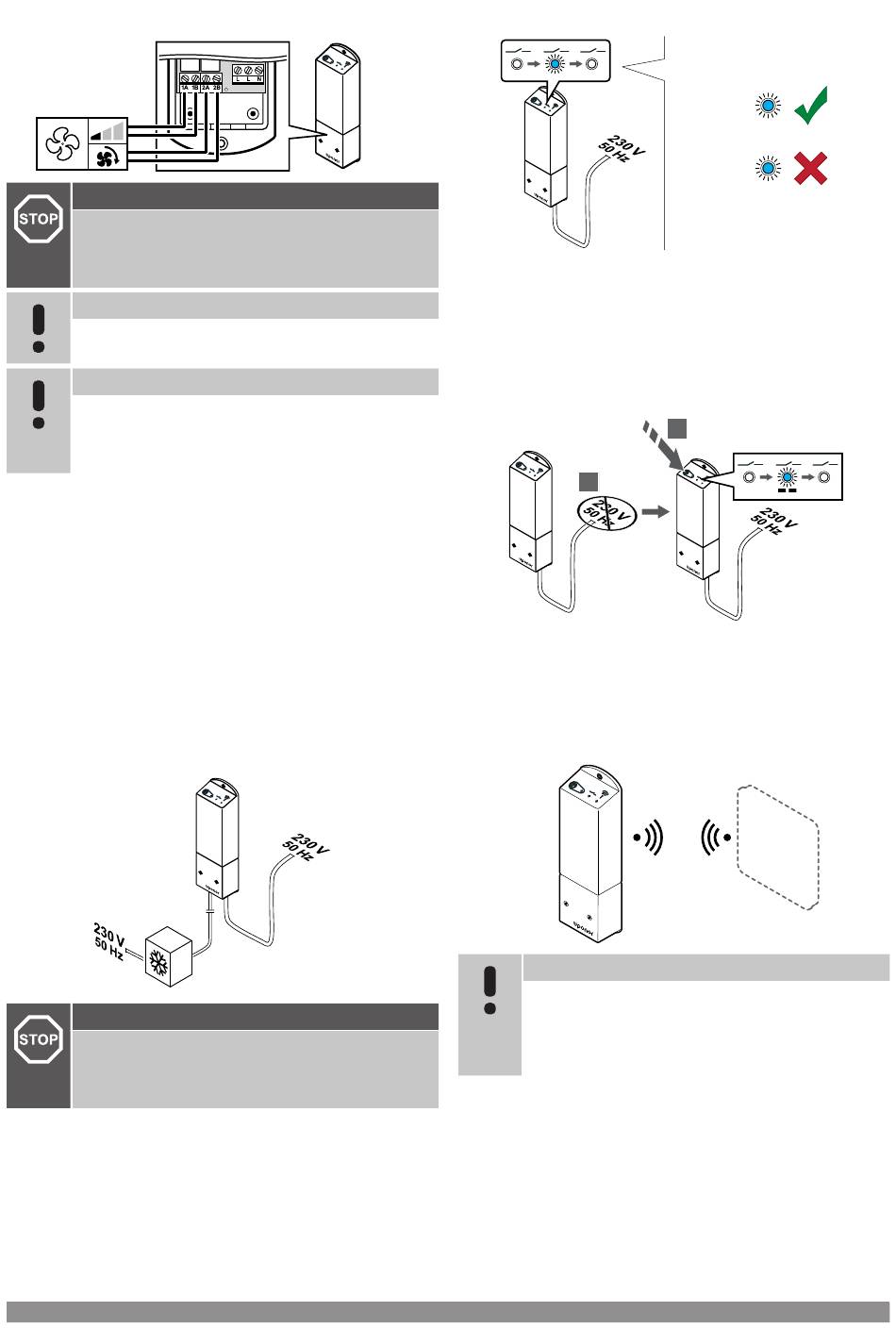

Conexión del fancoil al módulo de relé
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte
entradas en la bobina del ventilador.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
El sistema puede controlar un fancoil por termostato. El fancoil se
inicia y se establece a una velocidad baja cuando se cierran los
relés.
1. Asegúrese de que tanto el módulo de relé como la unidad de
ventilación estén desconectados.
2. Conecte el cable de velocidad del fancoil al conector 1A y 1B en
el módulo de relé.
3. Conecte el cable de encendido/apagado del fancoil al conector
2A y 2B en el módulo de relé.
Registro del fancoil conectado por módulo de
relé al termostato
Conexión de la alimentación
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Conecte los cables de alimentación del módulo de relé y de los
componentes de refrigeración a una toma de 230 V CA o, si la
normativa local lo requiere, a una caja de distribución.
66 | Uponor Smatrix Wave PULSE
WD0000017
SI0000044
| Manual de instalación y funcionamiento
Encendido del módulo de relé
Encienda el módulo de relé y cuente el número de parpadeos del
LED 2 (azul) para asegurarse de que está en el modo de
funcionamiento normal.
LED 2: 1 parpadeo = Normal (valor predeterminado)
LED 2: 2 parpadeos = Refrigeración adicional en dos fases
Cambio del módulo de ejecución del módulo de relé
1
1. Apague el módulo de relé y espere unos 10 segundos.
2. Mantenga pulsado el botón del módulo de relé mientras lo
vuelve a encender.
El LED 2 parpadea una vez (modo de funcionamiento normal).
Registro del módulo de relé en el termostato
NOTA:
En un submenú, si no se pulsa ningún botón del
termostato durante unos 8 segundos, los valores
mostrados se guardarán y el software saldrá al menú de
configuración. Unos 60 segundos más tarde, saldrá al
modo de funcionamiento.
Registre el módulo de relé en un termostato (que ya esté registrado
en un controlador de habitación en el sistema) mediante el menú de
configuración 09 en el termostato.
1x
2x
2
SI0000040
SI0000041
SI0000092
