Artíc Componente
ulo
F Relé de calefacción/
refrigeración Uponor
G Carril DIN

3.5 Funciones

NOTA:
Para configurar un sistema con un módulo de
comunicación, se requiere un dispositivo móvil
(smartphone/tableta).
La Unidad base de la habitación Uponor Smatrix se utiliza para poner
en funcionamiento el sistema de suelo radiante o el sistema de
refrigeración en una casa.
La Unidad base de la habitación también puede controlar la
calefacción a través del suelo radiante eléctrico mediante un relé
externo o radiadores con cabezales termostáticos.
Los termostatos registrados en la Unidad base de la habitación se
utilizan para controlar los actuadores montados en la parte superior
de las válvulas de los colectores.
Tan pronto como la temperatura medida en un termostato sea inferior
(modo de calefacción) o superior (modo de refrigeración) a la
temperatura de consigna, se crea una demanda para cambiar la
temperatura de habitación y la información se envía a la Unidad base
de la habitación. La Unidad base de la habitación pondrá en
funcionamiento los actuadores dependiendo del modo de control y
otros ajustes. Con ello, se gestionará el flujo hacia los circuitos del
suelo de la habitación y ajustar así la temperatura de la habitación.
Una vez alcanzada la temperatura definida, esta información se
enviará a la Unidad base de la habitación y la demanda se habrá
satisfecho.
Gestión de actuadores
La gestión de actuadores evita que se abran demasiado actuadores
al mismo tiempo para atender un pico de demanda. El pico de
corriente se puede reducir retardando la apertura de algunos
actuadores, ya que es al abrirse cuando utilizan la mayor cantidad de
energía.
Se pueden abrir al mismo tiempo hasta ocho actuadores de hasta
seis habitaciones. Los demás actuadores se ponen en cola y se
abren en orden.
Descripción
Relé para conectar señales de
tensión externas provenientes
de una fuente de calefacción/
refrigeración, como una bomba
de calor, a una entrada de
controlador de habitación.
Raíl DIN para utilizarlo con
controladores de habitación
Uponor Smatrix Wave
Uponor Smatrix Wave PULSE

Autoequilibrado

NOTA:
El autoequilibrado se puede utilizar en combinación con
el equilibrado hidrónico.
El controlador de habitación Uponor Smatrix puede operar las salidas
de los actuadores bien mediante las señales de activación/
desactivación bien mediante el autoequilibrado (activado de forma
predeterminada), utilizando señales de modulación de amplitud de
pulsos (PWM).
El autoequilibrado es una función en la que el sistema calcula la
necesidad de energía actual de distintas habitaciones, y adapta la
energía de cada circuito a su longitud. Esto supone que un circuito
corto podría recibir un 20% al tiempo que un circuito más largo
podría recibir alrededor de un 60%.
El equilibrado automático se sigue realizando durante las distintas
estaciones y dependiendo de los cambiantes estilos de vida y
patrones de uso de los propietarios, eliminando la necesidad de
realizar un equilibrado manual.
Permite que las temperaturas de suelo sean más homogéneas y
reducir los tiempos de reacción del sistema, con un menor consumo
energético que con cualquier sistema de activación/desactivación
convencional.

Modos Confort y ECO

NOTA:
Utilice un solo interruptor Confort/ECO en el sistema.
• Al conectar el interruptor externo Confort/ECO al
sistema (dispositivo de sistema de termostato
público o GPI), se desactiva el Modo ECO forzado
en la aplicación Uponor Smatrix PULSE.
• Al conectar el interruptor externo Confort/ECO a
través del dispositivo del sistema del termostato
público, se desactiva la opción Confort/ECO en la
GPI.
Usando el módulo de comunicación y la aplicación Uponor Smatrix
PULSE o un interruptor externo (conectado a la GPI o al termostato
público), es posible regular los modos de punto de consigna de
temperatura entre dos temperaturas diferentes. Los modos
disponibles son Confort y ECO (económico).
El cambio entre los modos Confort/ECO se puede programar
automáticamente conectando el módulo de comunicación a Servicios
en la nube de Uponor. Para poder programar sistemas que no tienen
un módulo de comunicación, se requiere un termostato programable,
pero esto solo permite programar Confort/ECO en la habitación
donde se ha registrado.
0 h 00 6 h 00

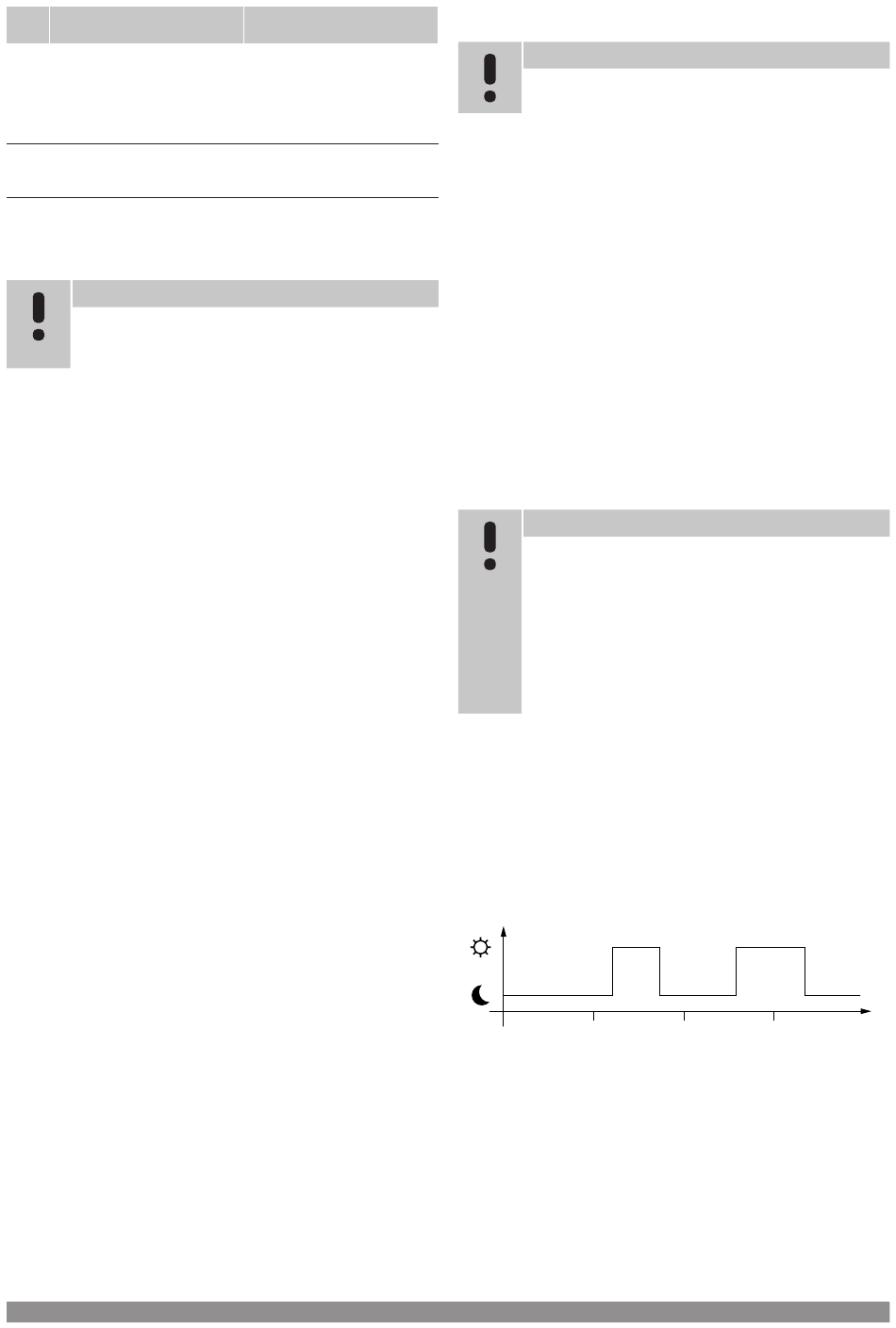

El diagrama muestra que el sistema suministra calefacción en modo
confort por la mañana y por la tarde, pero que el sistema entra en
modo ECO durante la noche y a mediodía, cuando normalmente la
casa está vacía.
| Manual de instalación y funcionamiento
12 h 00 18 h 00 24 h 00
DI0000012
