3. Pase los cables del relé de calefacción/refrigeración a través de
la entrada de cables.
4. Conecte el relé de calefacción/refrigeración a la conexión
marcada como Relay 2 (BOILER).
5. Sujete los cables del relé de calefacción/refrigeración a la
carcasa con una abrazadera.
6. Cierre y fije la tapa al compartimento de conexiones opcionales.
Función de relé
La calefacción se activa cuando se abre el relé y la refrigeración se
activa cuando se cierra.

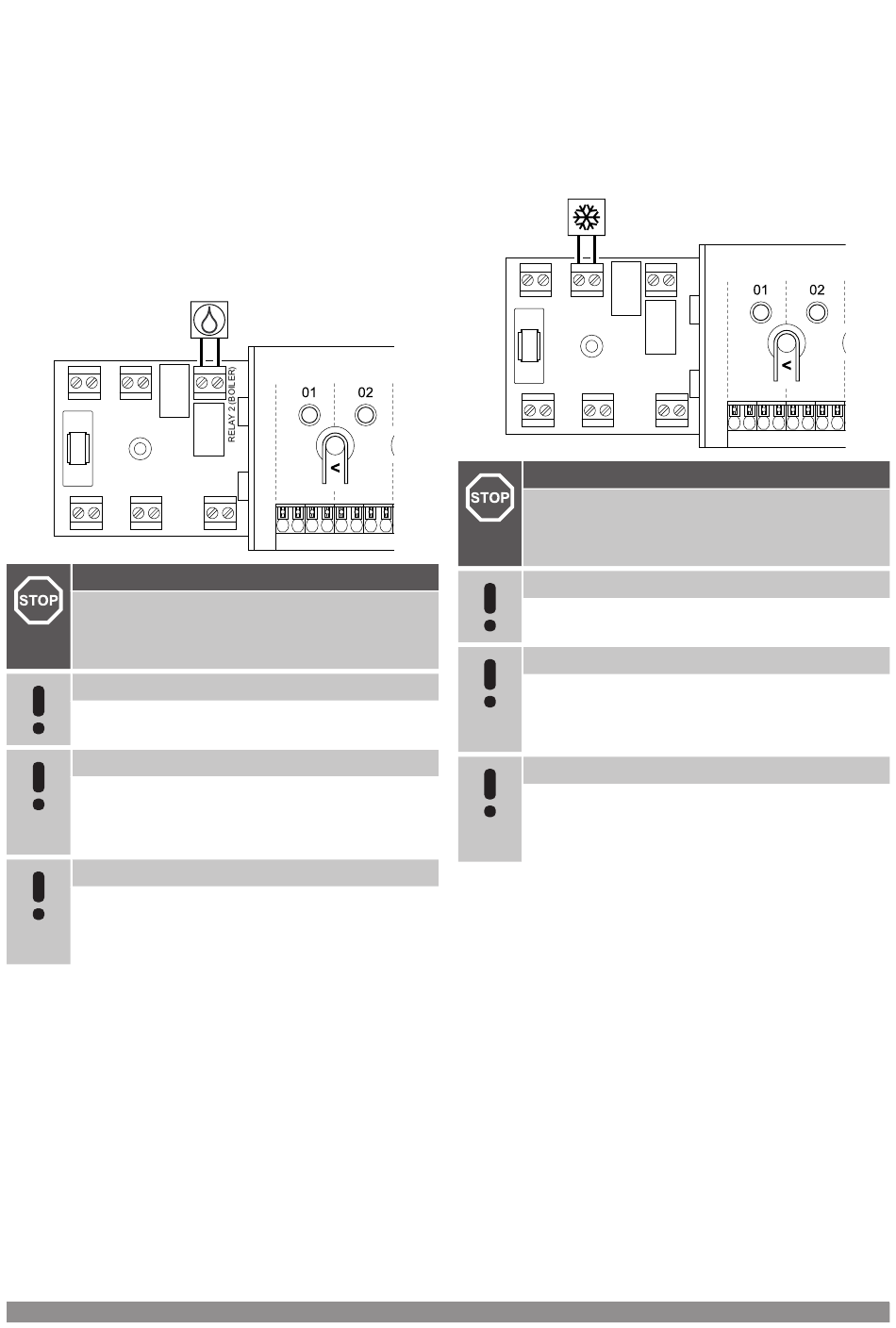

Deshumidificador (requiere el módulo de
comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada del deshumidificador.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En los sistemas con un módulo de comunicación,
asegúrese de que el relé 2 (caldera) del controlador de
habitación esté establecido en Deshumidificador en
Ajustes instalador.
1. Asegúrese de que tanto el módulo de relé como el controlador
de habitación y el deshumidificador estén desconectados.
2. Retire el tornillo y abra la tapa para el compartimento de
conexiones opcionales.
3. Pase los cables del deshumidificador a través de la entrada de
cables.
4. Conecte el deshumidificador a la conexión marcada como Relay
2 (BOILER).
5. Sujete los cables del deshumidificador a la carcasa con una
abrazadera.
6. Cierre y fije la tapa al compartimento de conexiones opcionales.
Función de relé
El deshumidificador arranca (relé cerrado) cuando se alcanza el valor
de consigna de humedad relativa en el modo de refrigeración. Se
detendrá cuando el tiempo mínimo de funcionamiento de 30 minutos
haya finalizado y cuando la humedad relativa se haya reducido por
debajo del valor de consigna de HR definido.
Enfriadora (requiere el módulo de
comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
WD0000008
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la enfriadora.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En los sistemas con un módulo de comunicación,
asegúrese de que el relé 1 del controlador de habitación
(Bomba) esté establecido en Enfriadora en Ajustes
instalador.
1. Asegúrese de que tanto el controlador de habitación como la
enfriadora estén desconectadas.
2. Retire el tornillo y abra la tapa para el compartimento de
conexiones opcionales.
3. Pase los cables de la enfriadora a través de la entrada de
cables.
4. Conecte la enfriadora a la conexión marcada como Relay 1
(PUMP).
5. Sujete los cables de la enfriadora a la carcasa con una
abrazadera.
6. Cierre y fije la tapa al compartimento de conexiones opcionales.
Función de relé
La enfriadora se activa (relé cerrado) cuando hay una demanda de
frío en el modo refrigeración. Se detendrá cuando se cumpla la
demanda de refrigeración.
Uponor Smatrix Wave PULSE
RELAY 1
(PUMP)
| Manual de instalación y funcionamiento
WD0000007
