Conexión de la enfriadora (requiere el módulo
de comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la enfriadora.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 1 del módulo de relé se establezca en
Enfriadora en Ajustes del instalador.
La enfriadora se activa cuando haya una demanda de refrigeración
en el modo refrigeración. Se detendrá cuando se cumpla la demanda
de refrigeración.
1. Asegúrese de que tanto el módulo de relé como la enfriadora
estén desconectados.

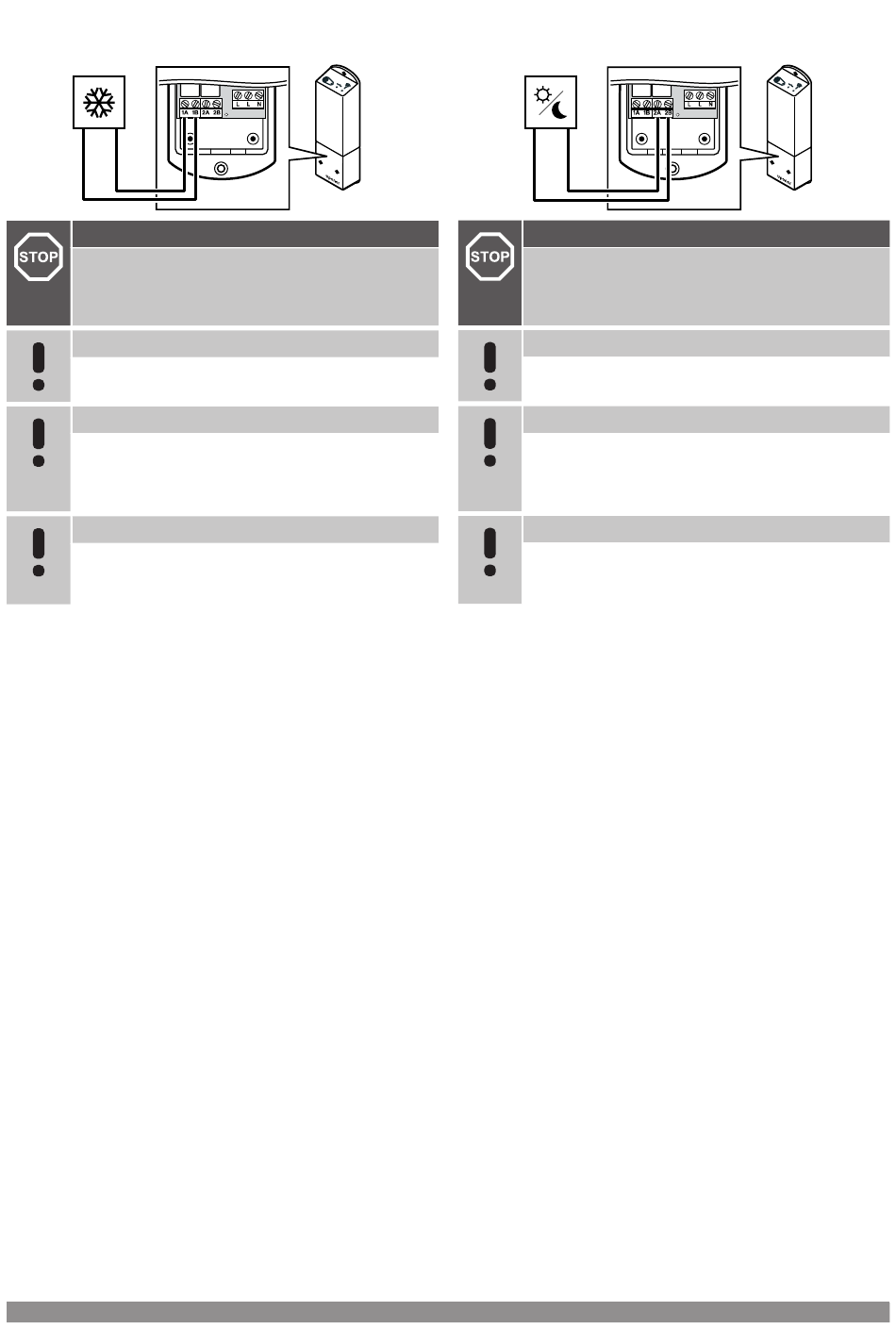

2. Conecte los cables de la enfriadora a los conectores 1A y 1B
del módulo de relé.
Conexión de Confort/ECO (requiere el módulo
de comunicación)
WD0000013
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la otra unidad.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 2 del módulo de relé se establezca en
Confort/ECO en Ajustes del instalador.
Cuando el relé está cerrado, el componente externo se establece en
ECO.
1. Asegúrese de que tanto el módulo de relé como la otra unidad
estén desconectados.
2. Conecte los cables de la otra unidad a los conectores 2A y 2B
del módulo de relé.
Uponor Smatrix Wave PULSE | Manual de instalación y funcionamiento
WD0000016
