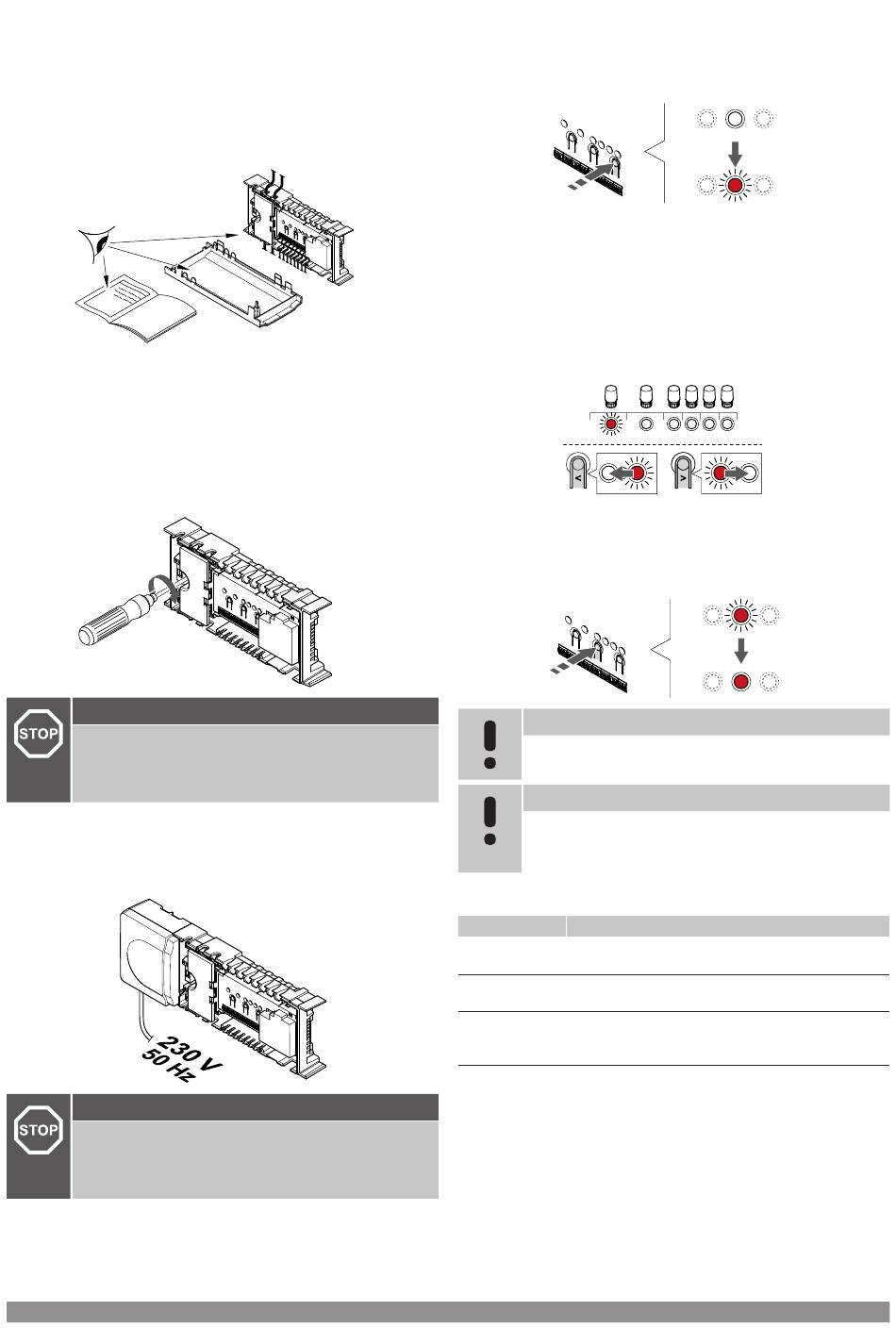

5.10 Conexión del controlador de
habitación a la alimentación
de CA
1. Comprobación del cableado
Compruebe que todos los cables estén conectados completa y
correctamente:
• Actuadores
• Conexión de la GPI (interruptor de calefacción/refrigeración)
• Conexiones de relé (bomba de circulación)
2. Cierre del compartimento de 230 V CA.
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Asegúrese de que el compartimento de 230 V CA del controlador de
habitación esté cerrado y de que el tornillo de fijación esté apretado.
3. Encendido del controlador de habitación
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Conecte el cable de corriente a una toma de 230 V CA, o si la
normativa local lo requiriera, a una caja de distribución.

5.11 Prueba de los actuadores

1. Entrada en el modo forzado
Pulse el botón > mientras se encuentre en el modo de
funcionamiento para entrar en el modo forzado.
El controlador de habitación está en modo de funcionamiento
durante el funcionamiento normal. Si no es así, pulse y mantenga
pulsado el botón OK durante unos 3 segundos para salir del modo
de funcionamiento.
SI0000037
2. Selección de un canal
Utilice los botones < o > para mover el puntero (LED parpadea en
rojo) al canal deseado.
3. Canal de prueba
SI0000038
NOTA:
Para finalizar el funcionamiento forzado, seleccione el
canal activo y pulse el botón OK.
NOTA:
Se tardan unos 10 minutos en probar un actuador. Al
finalizar, el controlador de habitación volverá
automáticamente al modo de funcionamiento.
Pulse el botón OK para activar el modo forzado para el canal
seleccionado.
LED de canal
Rojo fijo
Rojo
parpadeante
Apagado
SI0000039
Uponor Smatrix Wave PULSE
1 2 3 4 5 6
Estado
El actuador comienza a abrirse y el sistema sale al
modo de funcionamiento.
No se puede elegir el canal para el funcionamiento
forzado. Vuelva a intentarlo más tarde.
Si hay más de ocho canales abiertos al mismo
tiempo, la gestión de actuadores puede estar
retrasando el actuador.
| Manual de instalación y funcionamiento
SI0000048
SI0000049
SI0000050
