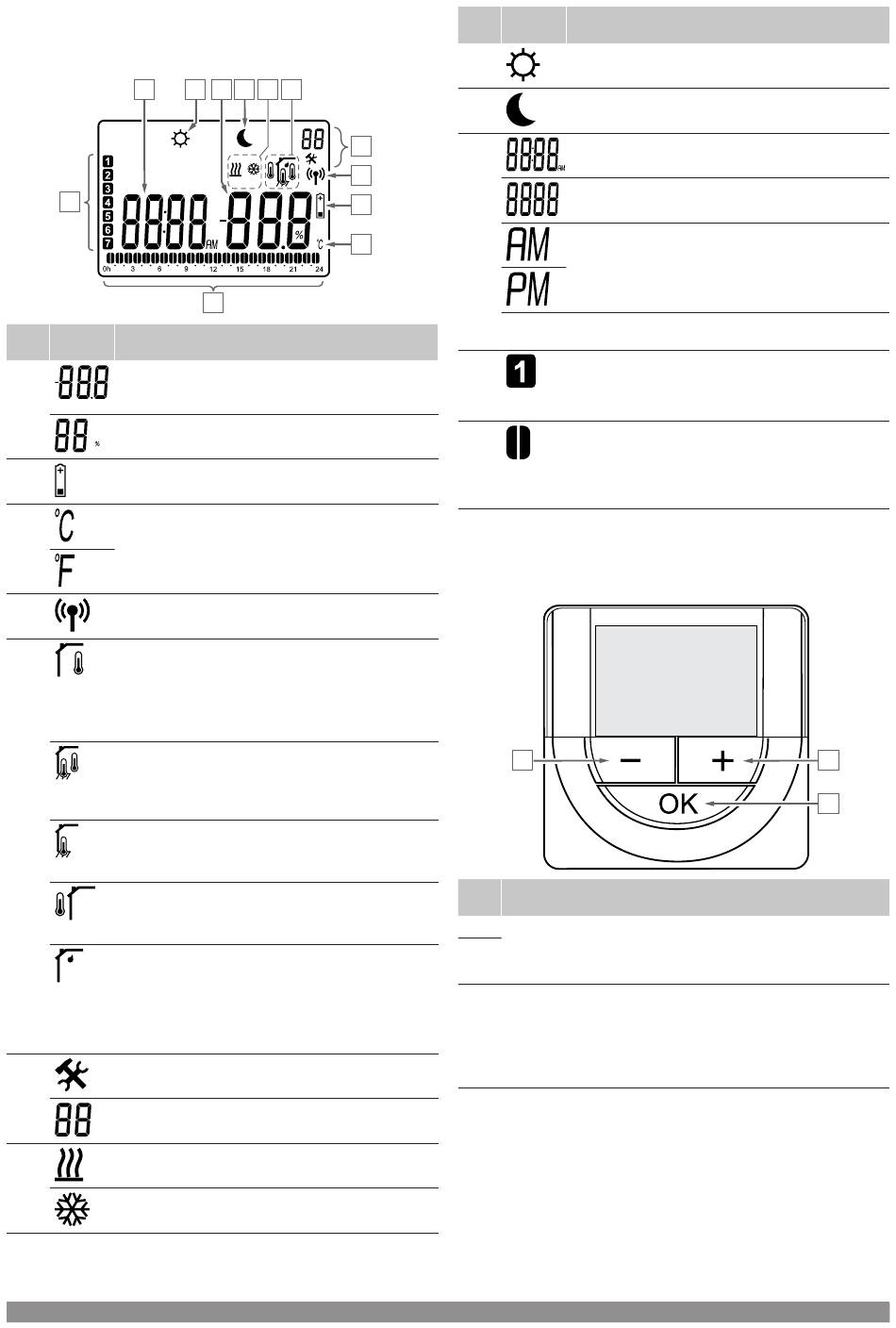

Disposición de la pantalla
La imagen muestra todos los símbolos y caracteres posibles que se
pueden mostrar en la pantalla:
J
K
Artíc
Icono
Descripción
ulo
A
Lectura de temperatura que utiliza un signo - o +, dos
caracteres digitales, un punto decimal y un carácter
que muestra 0 ó 5.
Lectura de humedad relativa utilizando dos
caracteres digitales. Indicado con un carácter "%"
B
Indicador de pila baja
C
La unidad de temperatura, que se muestra cuando el
grupo de caracteres A muestra una temperatura
D
Indicador de conmutación
E
Indicador de la temperatura interior
Indicador de temperatura de la sonda inalámbrica
(modo RS)
El texto Err y un icono parpadeante del sensor indica
un fallo en el sensor
Temperatura interior, con indicador de limitación de
temperatura de suelo
El texto Err y un icono parpadeante del sensor de
suelo indica un fallo en el sensor
Indicador de la temperatura de suelo
El texto Err y un icono parpadeante del sensor de
suelo indica un fallo en el sensor
Indicador de temperatura exterior
El texto Err y un icono parpadeante de la sonda
externa indica un fallo en el sensor
Se ha alcanzado el límite de humedad relativa (límite
superior)
Este símbolo solo se muestra si la refrigeración está
activa y el control de humedad relativa está activado
en la Uponor Smatrix PULSE aplicación (requiere el
módulo de comunicación).
F
Menú de configuración
Número del menú de configuración
G
Demanda de calefacción
Demanda de refrigeración
86
|
Uponor Smatrix Wave PULSE
H
A
I
G
E
F
D
B
C
L
|
Manual de instalación y funcionamiento
Artíc
Icono
Descripción
ulo
H
Modo Confort
I
Modo ECO
J
Reloj digital
Nombre del parámetro del menú de configuración
Indicador que muestra AM o PM cuando el
termostato está ajustado en el modo 12 h
CD0000049
No aparece esta indicación cuando el termostato está
indicado en el modo 24 h
K
Día de la semana seleccionado/activado
1 = Lunes
7 = Domingo
L
Indicadores de hora seleccionada u hora
programada, para modo Confort, entre 0:00 y 24:00
Medio = 30 minutos
Completo = 1 hora
Diseño de los botones
La siguiente imagen muestra los botones utilizados para operar los
termostatos digitales.
A
Artíc
Descripción
ulo
A
Los botones - y + se utilizan para:
B
Ajustar la temperatura de consigna
Modificar los parámetros del menú de configuración
C
El botón OK se utiliza para:
Alternar entre los datos del estado actual y los valores de
las sondas disponibles conectadas al termostato
Entrar y salir del menú de configuración
Confirmar una configuración
B
C
CD0000076
