Función de relé
El controlador de habitación pone en marcha la bomba de circulación
(relé cerrado) cuando hay una demanda de calefacción o
refrigeración.
Si se conecta un módulo de comunicación y se utilizan varios
controladores de habitación, el relé se puede ajustar en modo de
bomba individual o común.
Bomba individual:
La función de relé se establece según el controlador de habitación.
Una bomba de circulación por controlador de habitación se conecta
al relé 1. Cuando existe una demanda de un controlador de
habitación específico, solo se inicia la bomba conectada a ese
controlador de habitación.
Bomba común:
La función del relé se establece para todo el sistema. Una bomba por
sistema se conecta (solo al relé del controlador de habitación
principal 1). Cuando existe una demanda en cualquier lugar del
sistema, se inicia la bomba principal.
Cuando se establece en Común, el relé de la bomba de circulación
puede utilizarse para otras funciones en el controlador de habitación
secundario. Consulte los relés del controlador de habitación para
obtener más información.
Caldera
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada de la caldera.
NOTA:
El controlador de habitación no tiene energía para
suministrar a la caldera. El conector de la caldera en el
controlador de habitación sólo proporciona un contacto
seco para encender y apagar la conexión eléctrica en la
caldera.

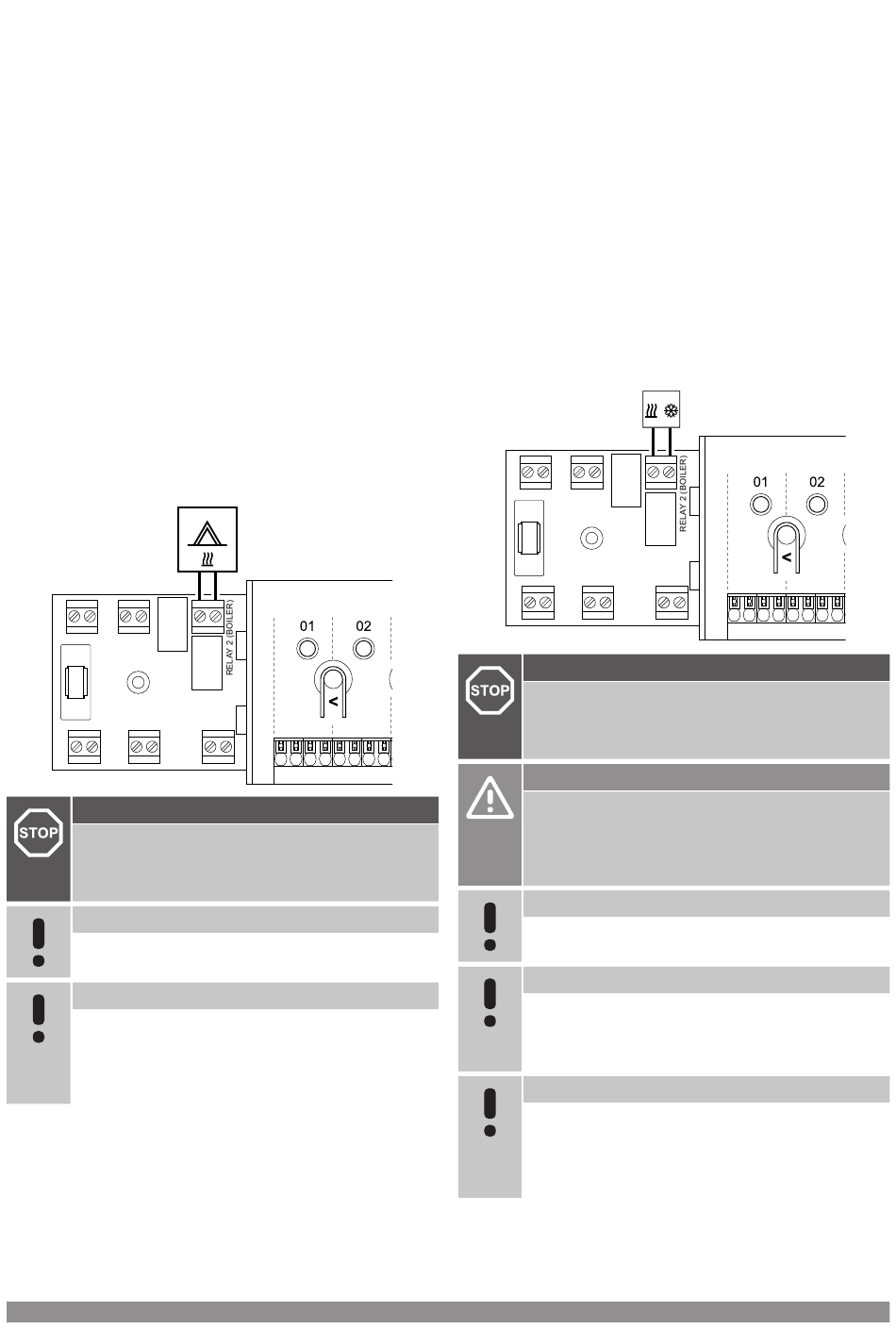

1. Asegúrese de que tanto el controlador de habitación como la
caldera estén desconectados.
2. Retire el tornillo y abra la tapa para el compartimento de
conexiones opcionales.
3. Pase los cables de la caldera a través de la entrada de cables.
4. Conecte la caldera a la conexión marcada como Relay 2
(BOILER).
5. Sujete los cables de la caldera a la carcasa con una abrazadera.
30 | Uponor Smatrix Wave PULSE
WD0000004
| Manual de instalación y funcionamiento
6. Cierre y fije la tapa al compartimento de conexiones opcionales.
Función de relé
El relé de caldera se puede utilizar para enviar una señal para
alimentar directamente la fuente de calor, o para abrir una válvula
motorizada de zona de dos vías colocada en el suelo y conectada al
colector de calefacción por suelo radiante. Si se utiliza el relé para
alimentar la válvula de zona de dos vías, los contactos auxiliares
desprovistos de potencial en la válvula de zona deben utilizarse para
alimentar la fuente de calor.
Asimismo, puede utilizarse el relé de la caldera para enviar una señal
de demanda a un controlador de habitación de temperatura de agua
controlada por electricidad. En este caso, los contactos adicionales
de la unidad base de temperatura de agua deben utilizarse para
alimentar la fuente da calor.
La caldera se activa cuando el relé se cierra.
Calefacción/refrigeración (requiere el módulo
de comunicación)
Advertencia:
Riesgo de descarga eléctrica. La instalación y el
mantenimiento eléctricos de elementos protegidos con
tapas y que funcionen a 230 V CA se debe llevar a cabo
bajo la supervisión de un electricista cualificado.
Precaución:
Si hay más de un controlador de habitación en el sistema
y los ajustes de la bomba de circulación de Ajustes
instalador se han establecido en Común, el conector de
los demás controladores de habitación se puede utilizar
para la señal de salida de calefacción/refrigeración.
NOTA:
Esta conexión requiere un contacto seco que detecte la
entrada en la producción de calefacción/refrigeración.
NOTA:
Esta función de relé requiere un módulo de
comunicación y se debe configurar en Ajustes
instalador durante la configuración inicial o en el menú
Ajustes sistema.
NOTA:
En sistemas con un módulo de comunicación, asegúrese
de que el relé 2 (caldera) del controlador de habitación
esté establecido en el interruptor de calefacción/
refrigeración en Ajustes instalador y que la
refrigeración esté disponible en el sistema.
1. Asegúrese de que el controlador de habitación secundario y el
relé de calefacción/refrigeración estén desconectados.
2. Retire el tornillo y abra la tapa para el compartimento de
conexiones opcionales.
WD0000005
