9 Instalación del módulo de relé Uponor
Smatrix Wave
9.1 Colocación del módulo de relé
Utilice las siguientes directrices cuando coloque el módulo de relé.
• Coloque el módulo de relé cerca del componente remoto,
preferiblemente arriba si es posible (si puede salir agua del
componente). Asegúrese de que haya cerca una toma de
corriente de CA de 230 V, o si las normativas locales lo
requieren, una caja de distribución.
• Compruebe que el módulo de relé esté protegido contra el agua.
• Compruebe que la tapa del módulo de relé se pueda quitar
fácilmente.
• Compruebe que los conectores e interruptores sean de fácil
acceso.

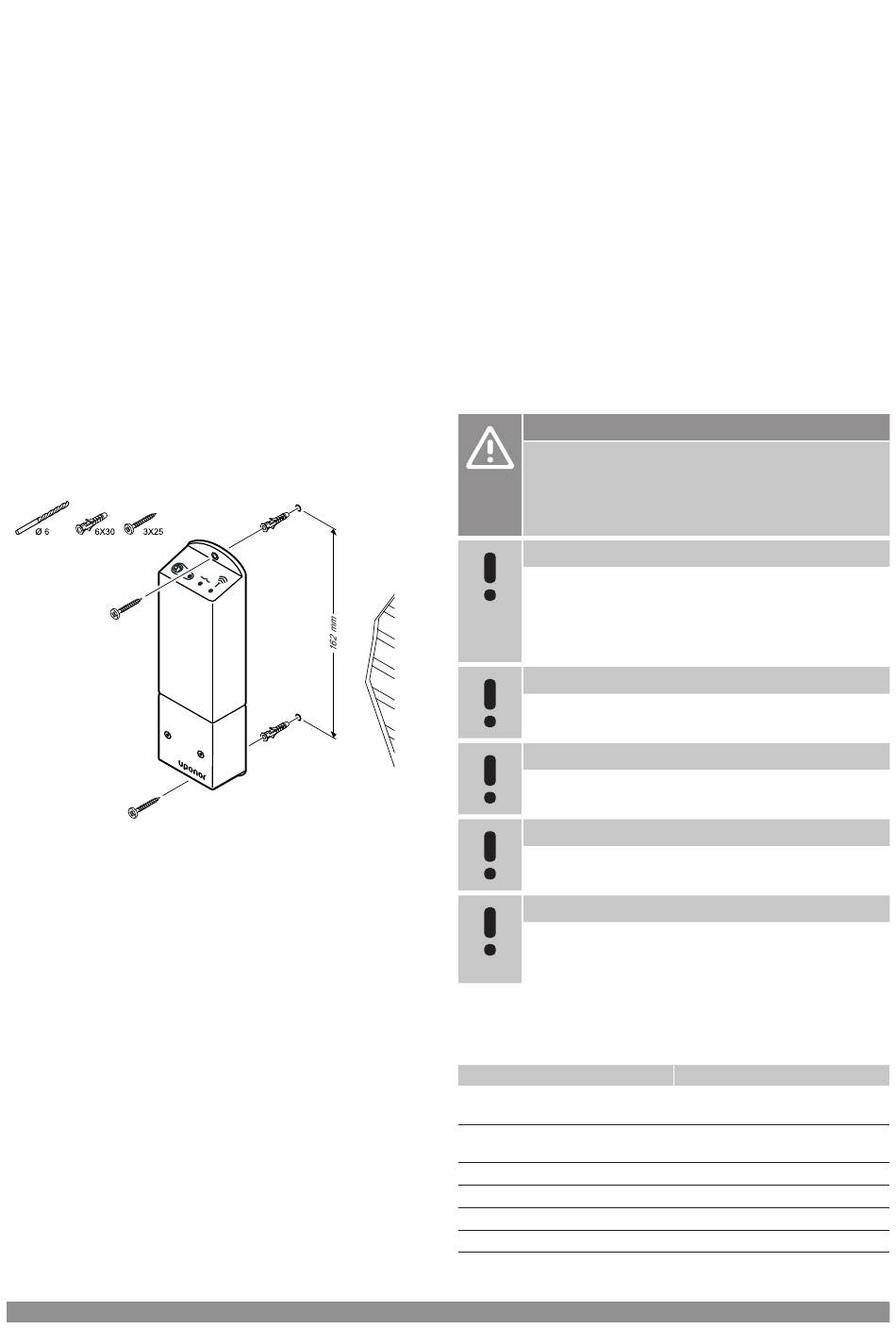

9.2 Montaje del módulo de relé en
la pared
Utilice tornillos y tacos para montar el módulo de relé en la pared.
60 | Uponor Smatrix Wave PULSE
SI0000019
| Manual de instalación y funcionamiento
9.3 Conexión de la salida al
módulo de relé
El módulo de relé agrega dos relés de salida adicionales al
controlador de habitación, lo que aumenta la cantidad total de relés
de salida del controlador de habitación a cuatro. Esto supone una
opción para controlar los componentes remotos (dentro del rango de
alcance) que de otra manera estarían conectados al controlador de
habitación o hasta cuatro componentes por el mismo controlador de
habitación.
Si hay más de un controlador de habitación en el sistema, se puede
utilizar un módulo de relé por controlador de habitación. La función
se establece en Ajustes del instalador durante la configuración
(requiere el módulo de comunicación).
Precaución:
Al cambiar el estado de la gestión de la bomba y/o del
enfriamiento permitido (en la aplicación Uponor Smatrix,
requiere un módulo de comunicación), todos los relés se
establecen en No configurado. En consecuencia, habrá
que volver a configurarlos.
NOTA:
En los sistemas con varias Unidades base de habitación
(configuración principal/secundarias), todos los relés se
establecen inicialmente en No configurado. En
consecuencia, habrá que configurarlos durante la
instalación.
NOTA:
El módulo de relé no puede suministrar alimentación
para la salida.
NOTA:
El módulo de relé utiliza una conexión de contacto seco
en el bloque de terminales para controlar la salida.
NOTA:
Los circuitos eléctricos de la salida deben estar
protegidos por un disyuntor de 8 A como máximo.
NOTA:
Consulte la documentación del proveedor del
componente relevante y el diagrama de cableado de
Uponor antes de conectar el componente.
El módulo de relé, registrado en la Unidad base principal, se puede
configurar en una de las siguientes combinaciones. Se requiere un
módulo de comunicación para cambiar la configuración
predeterminada de los relés.
Relay 1 (PUMP)
Bomba de circulación
1)
(predeterminada)
1)
Bomba de circulación
Bomba de circulación 1)
Enfriadora 1)3)
1)
Bomba de circulación
No configurado
Relay 2 (BOILER)
Caldera (predeterminada)
Interruptor de calefacción/
refrigeración 3)
Deshumidificador 5)
Caldera
6)
Confort/ECO
No configurado
