C Interfaz serie RS485
C.2 Interfaz RS485 en el Festo Configuration Tool FCT (FCT)
1 2
4
5

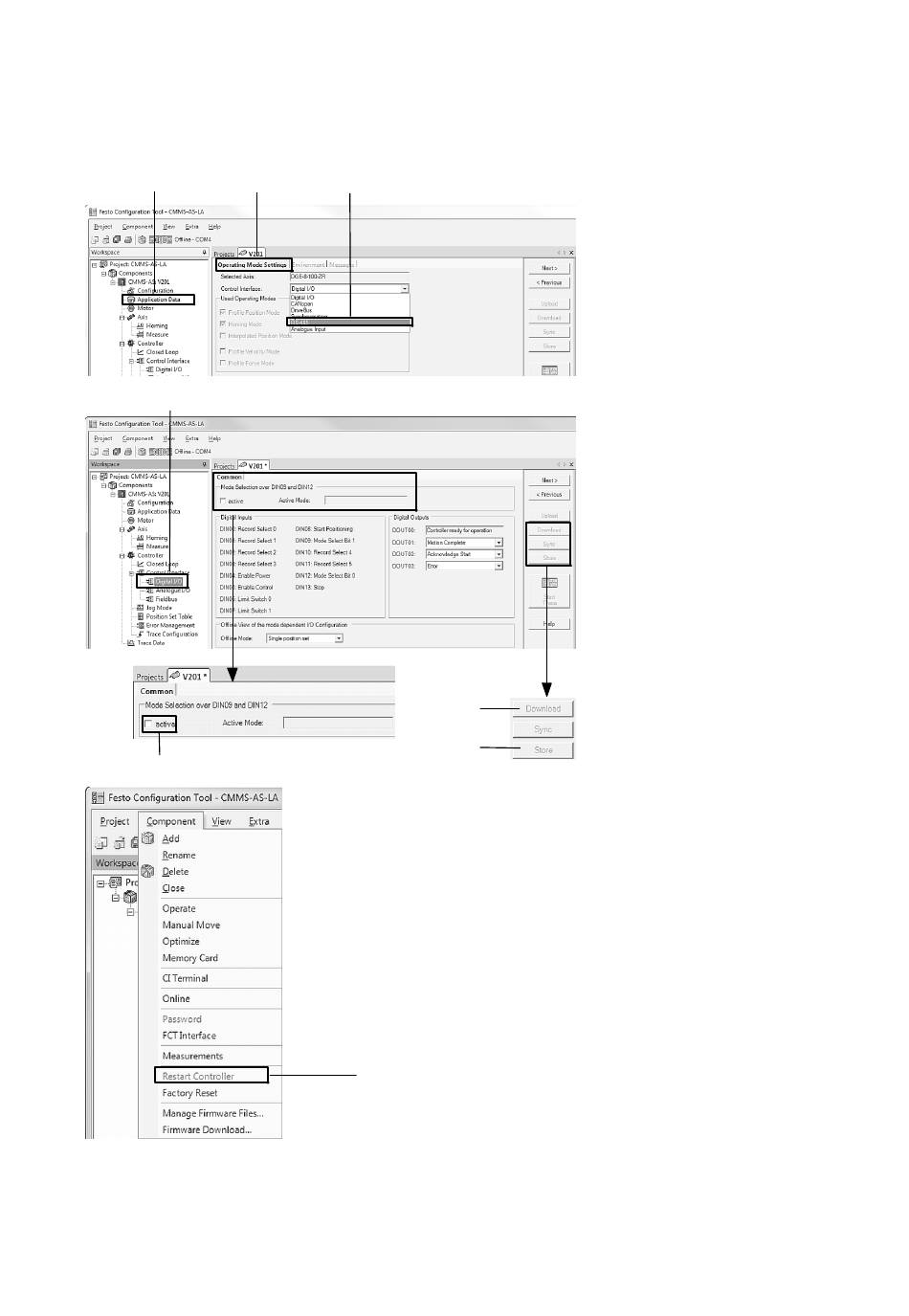

Fig. C.1 Configurar interfaz RS485 en el FCT
Festo – GDCP-CMMS-AS-G2-FW-ES – 1310NH – Español
3
6
7
8
1. En el árbol de proyecto marque
el botón "Application Data"
(datos de la aplicación).
2. En la zona de trabajo, pulse el
botón "Operating Mode
Settings" (selección de modo
de funcionamiento).
3. Seleccione "RS485" como
interfaz de control. (Valide la
modificación con "OK")
4. En el árbol de proyecto marque
el botón "Digital I/O" (I/O
digitales).
5. Desactive el campo de control
"active" (activo) en el campo
"Mode Selection Over DIN9 y
DIN12" (selección de modo
mediante DIN9 y DIN12).
6. Pulse el botón "Download"
(descarga) en la zona de trabajo
para cargar la nueva
configuración en el controlador
de motor.
7. Pulse el botón "Save (Store)"
(guardar) en la zona de trabajo
para guardar la nueva
configuración
permanentemente.
8. Genere un Reset para activar la
configuración:
– FCT: pulse el botón "Restart
Controller" (reiniciar
controlador)
([Barra de menú]
[Component] (componente)
[Restart Controller] (reiniciar
controlador)).
– Desconectar y volver a
conectar la tensión de
alimentación de 24 V DC.
