8.6 Prva razina funkcije

8.6.1 Podešavanje načina rada
Načini rada se biraju na prvoj razini funkcija i moguća su
podešavanja za te načine rada.
Ova razna funkcija se može otvoriti dok je crpka u radu (LED
svijetli zeleno) ili dok je crpka zaustavljena (LED svijetli crveno).
Crpka ne radi (LED svijetli crveno)
Ručna regulacija
Regulacija
signalom kontakta
množitelj 1:n
Regulacija
signalom kontakta
djelitelj n:1
Regulacija
strujnim signalom
0-20 mA
Regulacija
strujnim signalom
4-20 mA

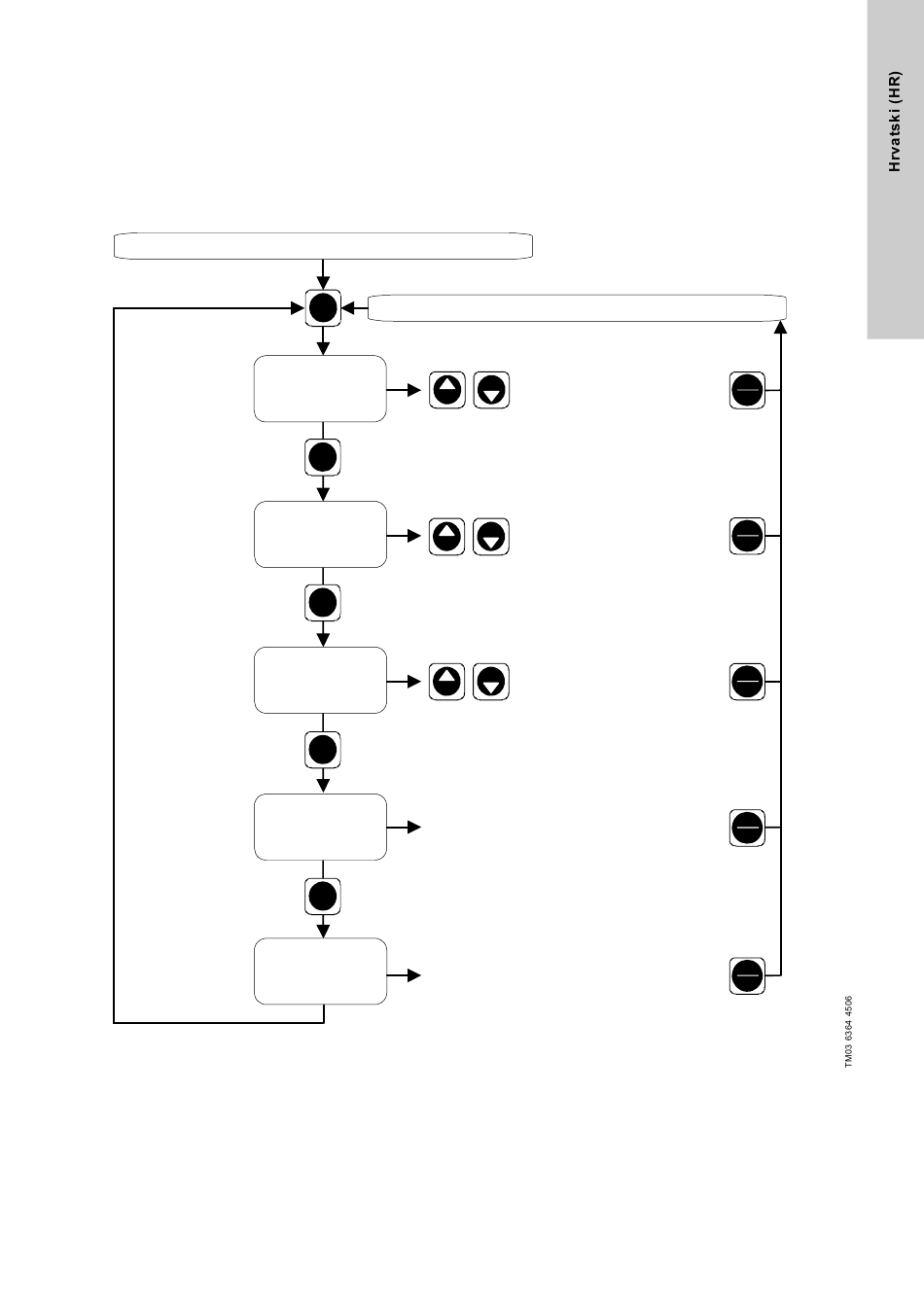

Slika 19 Prva razina funkcije
* Možete promijeniti povezanost strujnog ulaza i frekvencije takta. Pogledajte odjeljak
Menu
Manual
1/min
120
Run
Menu
Contact
0:1
1:n
Menu
Contact
1:0
n:1
Menu
Frekvencija takta je proporcionalna signalu struje.
0-20 mA Analog
> 19,8 mA:
1/min
0
< 0,2 mA:
0,2 - 19,8 mA: Frekvencija takta je proporcionalna
Menu
Frekvencija takta je proporcionalna signalu struje
Analog
> 19,8 mA:
4-20 mA
1/min
0
< 4,2 mA:
4,2 - 19,8 mA: Frekvencija takta je proporcionalna
< 2 mA:
1. Pritisnite gumb "Menu/Info" (Izbornik/Informacije).
– Otvori će se prva razina funkcija i crpka će se zaustaviti.
2. Kroz prvu razinu funkcija se krećite uzastopnim pritiskanjem
na gumb "Menu/Info" (Izbornik/Informacije).
3. Koristite gumbe "Up" i "Down" kako biste izmijenili postavke u
odgovarajućem izborniku, kao što je i prikazano na sl. 19.
4. Koristite gumb "Start/Stop" za potvrdu postavki i za izlaz iz
prve razine funkcija.
– Crpka je u radu (LED svijetli zeleno).
Crpka radi (LED svijetli zeleno)
Odredite frekvenciju takta na
Down
0-max. [1/min]
Up
Odredite broj taktova po jednom
Down
impulsu
Up
1 signal = 0-999 taktova
Odredite broj impulsa po taktu
Down
Up 0-999 signala = 1 takt
Trajni rad, maksimalna frekvencija
takta*
Crpka se zaustavlja
signalu struje
Trajni rad, maksimalna frekvencija
takta*
Crpka se zaustavlja
signalu struje
Signal greške uključuje > Zaslon:
"ERROR", LED (2) trepće crveno
8.7 Druga razina
Stop
Start
Stop
Start
Stop
Start
Stop
Start
Stop
Start
funkcija.
155
