Salida programable

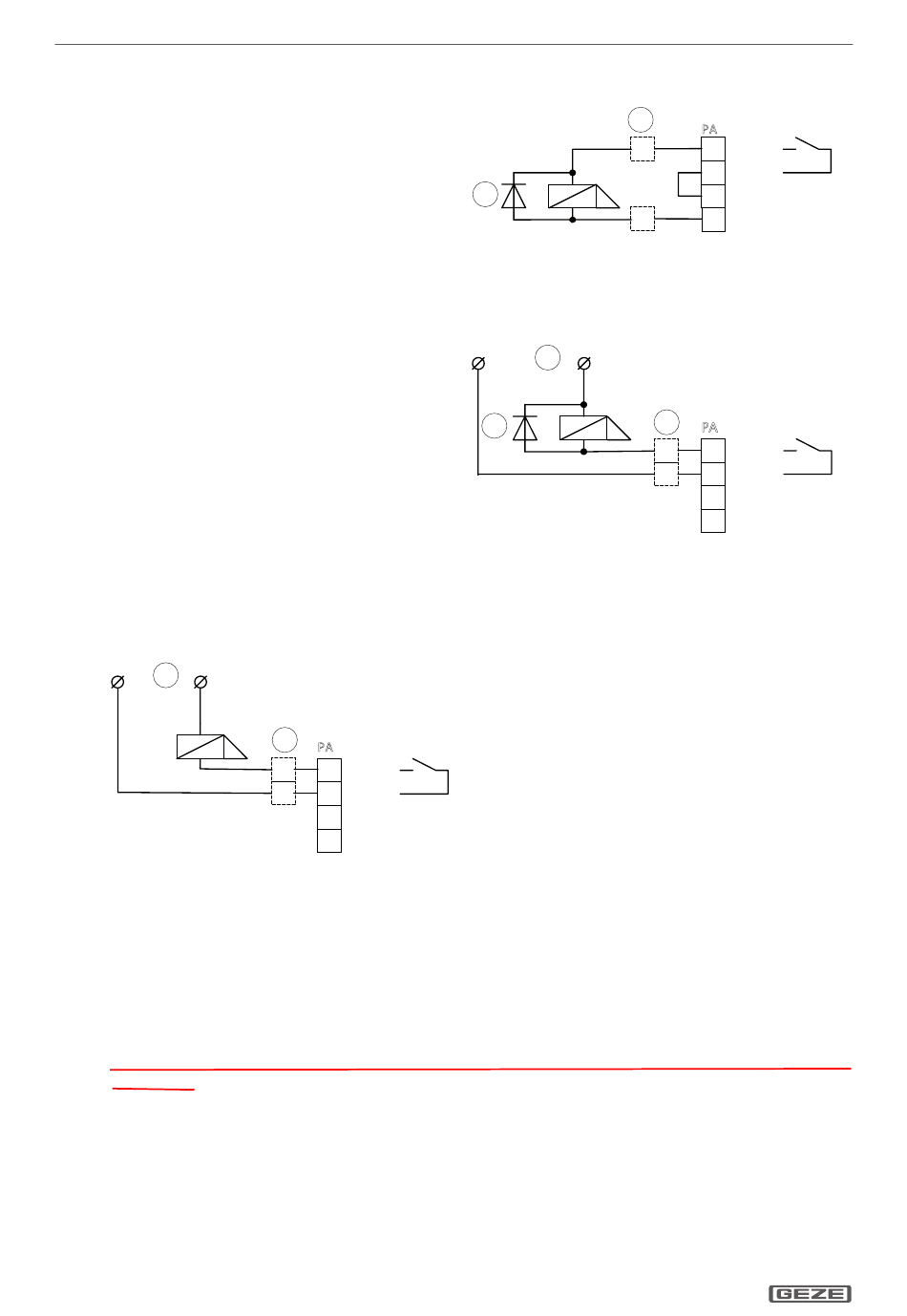

12.4 Abrepuertas alimentado con 24 V CC por el lado de accionamiento
Instalar el diodo libre 1N4007 en el abrepuertas,
X
núm. de mat. 115293.
12.5 Abrepuertas CC en el lugar de instalación
Instalar el diodo libre 1N4007 en el abrepuertas,
X
núm. de mat. 115293.
12.6 Abrepuertas CA en el lugar de instalación
2
AC AC
1 Transmisión de la puerta en el montaje en la hoja de la puerta
2 Fuente de alimentación CA de la propiedad

12.7 Otras funciones

El modo de funcionamiento configurado o el estado de la puerta puede comunicarse a un control superior o a
una central directriz de la casa a través de la salida parametrizable PA1, véase Capítulo 21, "Menú de parámetros".
Ajustar parámetros:
X
à Ajuste 10
a1

12.8 Cerradura de motor

Conexión de la cerradura de motor, véase "Esquema de conexiones de la cerradura de motor IQ Lock EL", núm. de
mat. 147324.
18
1
PA
A
56 PA1B
B 55 PA1A
5 24VTOE
1 GND
(salida parametrizable) al mensaje deseado (
2
1 Transmisión de la puerta en el montaje en la hoja de la
puerta
2 Diodo libre
2
+UB
-UB
3
1 Transmisión de la puerta en el montaje en la hoja de la
puerta
2 Fuente de alimentación CC en el lugar de instalación
3 Diodo libre
... ).
04 12
ECturn Inside
1
PA
A 56
PA1B
55
PA1A
5
24VTOE
B
1
GND
1
PA
A 56 PA1B
B 55 PA1A
5 24VTOE
1 GND
