Modo de funcionamiento

14 Modo de funcionamiento

14.1 Tecla de modo de funcionamiento

Con la tecla de modos de funcionamiento en el mecanismo, se pueden seleccionar los modos de funcionamiento
OFF, NA, AU o DO.
Pulse la tecla de modo de funcionamiento por corto tiempo.
X
El indicador de modo de funcionamiento conmuta inmediatamente al siguiente modo de funcionamiento. El
accionamiento mismo cambia el modo de funcionamiento solamente 1 s después de la última pulsación de tecla,
al actual nuevo modo de funcionamiento. Por ello es posible p. ej. cambiar el modo de funcionamiento de AU a
DO y OFF y después NA.
El indicador de modo de funcionamiento cambia su color conforme al modo de funcionamiento elegido:
des. (OFF) š rojo (NA) š verde (AU) š azul (DO) š des. (OFF) š rojo (NA) š ...

14.2 Selector de programa por teclado TPS

à TPS, AS500, UP, núm. de mat. 113231
à TPS SCT, AS500, UP, con pulsador de llave,
sin semicilindros de perfil, núm. de mat.
113232
à Los LEDs (3) para el indicador de modo de funcionamiento indican en caso de fallo un código de error (véase
Capítulo 22, "Avisos de error").
à ECturn Inside no dispone del modo de funcionamiento horario de cierre de comercios
à Modos de funcionamiento OFF, NA, AU, DO
Consulte las instrucciones de instalación, núm. de mat. 122400
X
à Accesorios:
à Semicilindros de perfil, núm de mat. 090176
à Contacto adicional, núm. de mat. 024467
à Tapa de montaje saliente simple, AS500, núm. de mat. 120503
à Tapa de montaje saliente doble, AS500, núm. de mat. 128609
à Después de conectar la tensión de servicio el accionamiento está de nuevo en el modo de funcionamiento, en
que estuvo antes de la desconexión o del corte de la tensión de servicio.
à Si al pulsar una tecla el TPS no reacciona porque está activado el bloqueo, el LED del actual modo de funciona-
miento parpadea una vez.
à Si han ocurrido uno o más fallos, estos se indican sucesivamente alternando con el actual modo de funciona-
miento de forma codificada con los cinco LEDs. En la indicación del fallo se iluminan por lo menos siempre dos
LEDs. El modo de funcionamiento se visualiza durante 5 s, el respectivo aviso de error 2 s.
Al utilizar el selector de programa por teclado, no conecte la tecla de modo de funcionamiento, ya que sigue
X
pudiéndose conmutar el modo de funcionamiento con la tecla de modo de funcionamiento con el selector de
programa por teclado bloqueado.

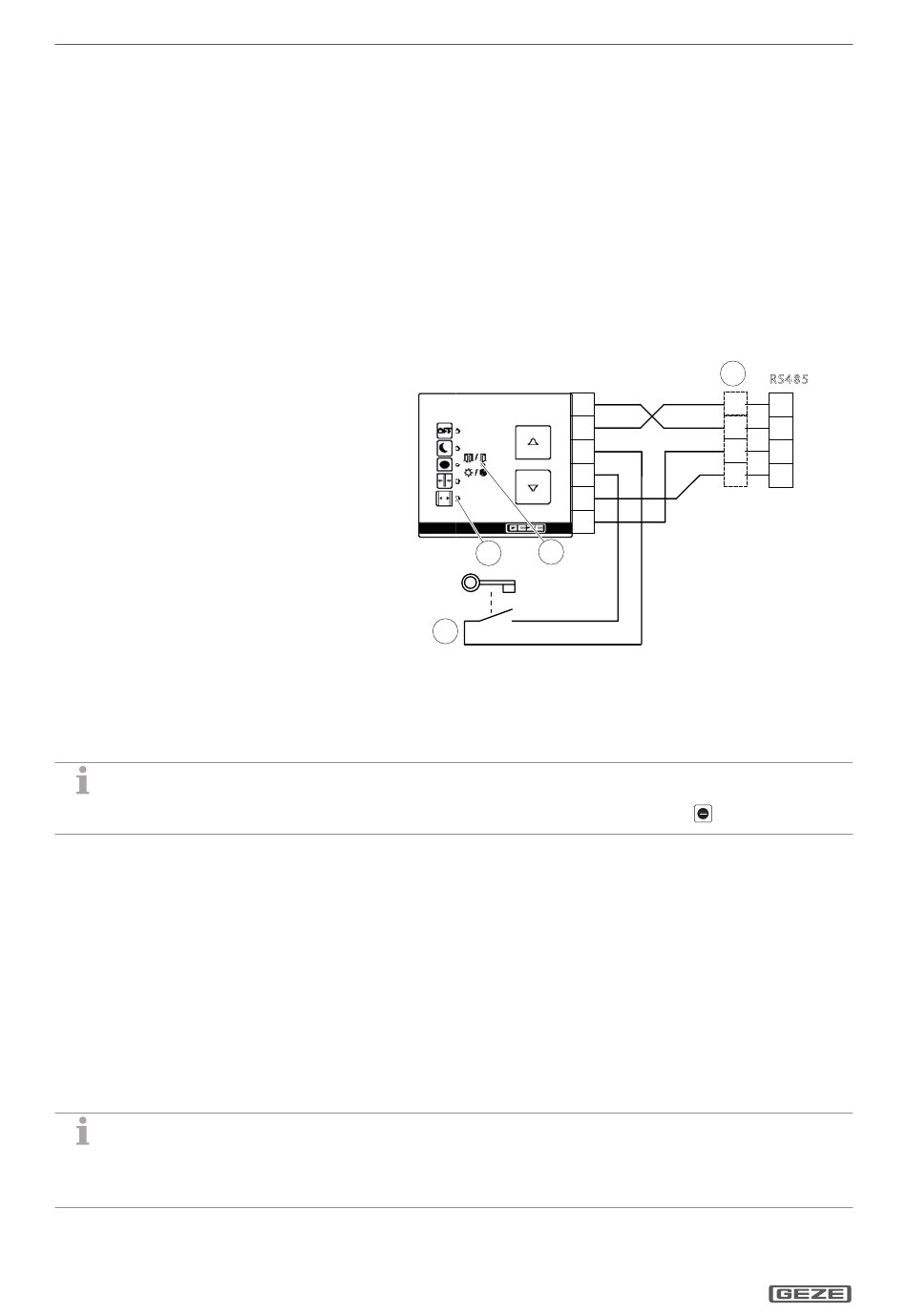

Activación permanente de la conmutación del modo de funcionamiento con el selector de programa por teclado:
En vez del pulsador de llave en el selector de programa por teclado, conecte un puente entre 1 y 44.
X
22
42
41
44
1
1
2
2
3
70 mA
4
1 Transmisión de la puerta en el montaje en la hoja de la puerta
2 Indicador sin función
3 LEDs para indicador de modo de funcionamiento
4 Pulsador de llave para activar la conmutación del modo de
funcionamiento con TPS
ECturn Inside
1
RS4 8 5
A
41
R S485-B
B
42
R S485-A
C
2
2 4V
D
1
G GND
.
