Configurazione dei pannelli

Se sono installati diversi pannelli, è necessa-
rio configurarli.
Le operazioni illustrate devono essere ese-
guite su ogni pannello installato .
Nota:
Durante il funzionamento del '2' , bisogna
tenere premuto il tasto contrassegnato con
'1' mentre il pulsante di accensione/spegni-
mento viene premuto 2 volte!

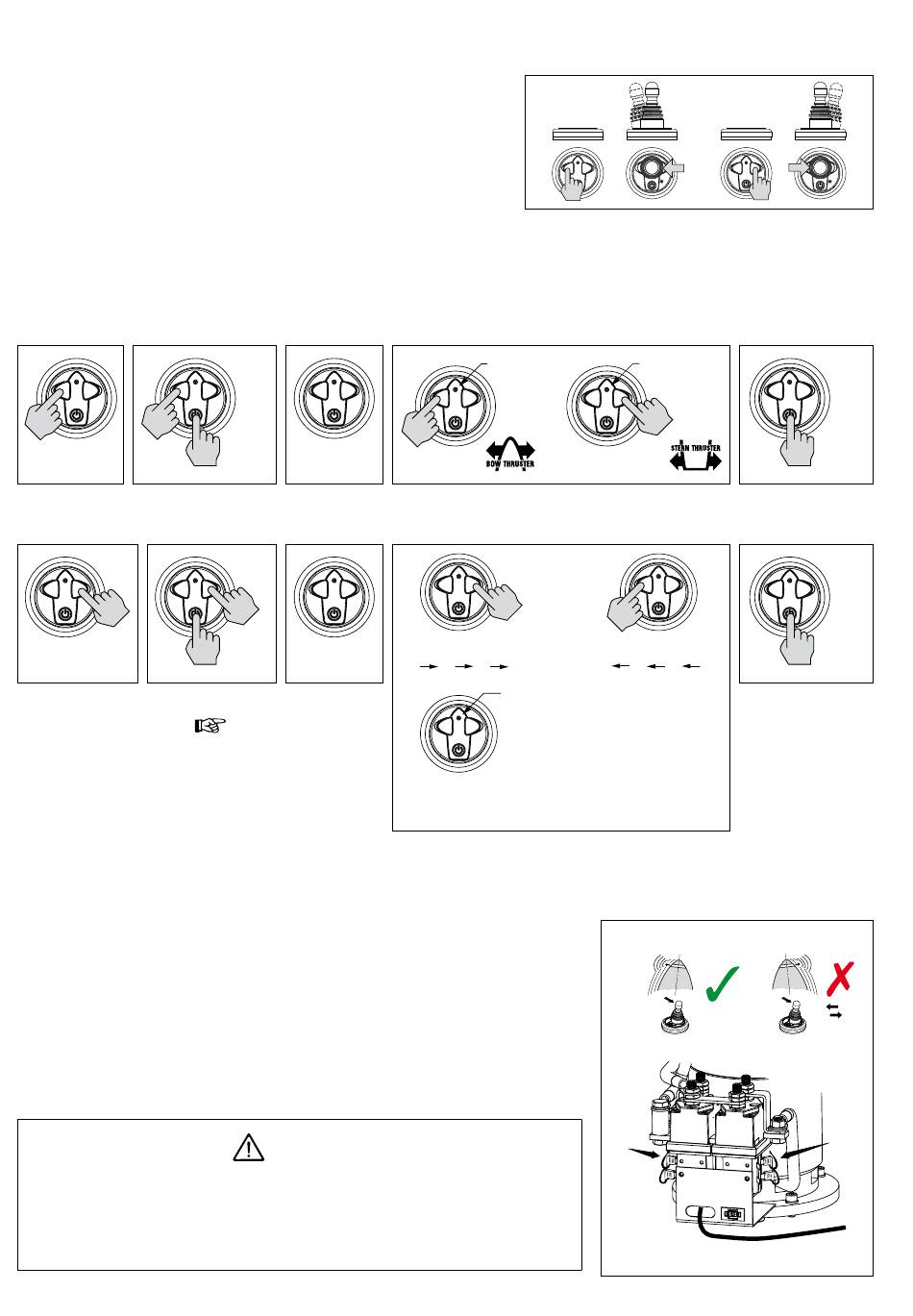

Configurazione di un pannello per un propulsore di prua o di poppa
1 2
Configurare un pannello per la plancia di comando
1 2
Con un pannello del propulsore di poppa
e di prua, insieme alla stessa plancia di
comando, il numero della plancia di co-
mando inserito deve essere lo stesso .
8 Prova
• Accendere l'interruttore principale.
• Premere due volte il pulsante on/off (acceso/spento) sul pannello.
Dopo aver premuto due volte il tasto, il propulsore di prua deve ruotare verso l'esterno.
Se durante la prova si nota che la direzione di propulsione dell'elica non corrisponde a quella
dell'interruttore di direzione sul pannello di controllo, il cavo marrone (no.3) ed il cavo verde
(no.4) sul relè devono essere invertiti.
Non testare l'elica mentre l'imbarcazione è fuori dall'acqua, a meno che non siate sicu-
ri che tutti si trovino a distanza di sicurezza dal tunnel dell'elica .
Quando l'imbarcazione è fuori dall'acqua, non fare mai girare l'elica per più di 5 se-
condi .
