Sección 1: Armado e instalación
Armado de la estructura

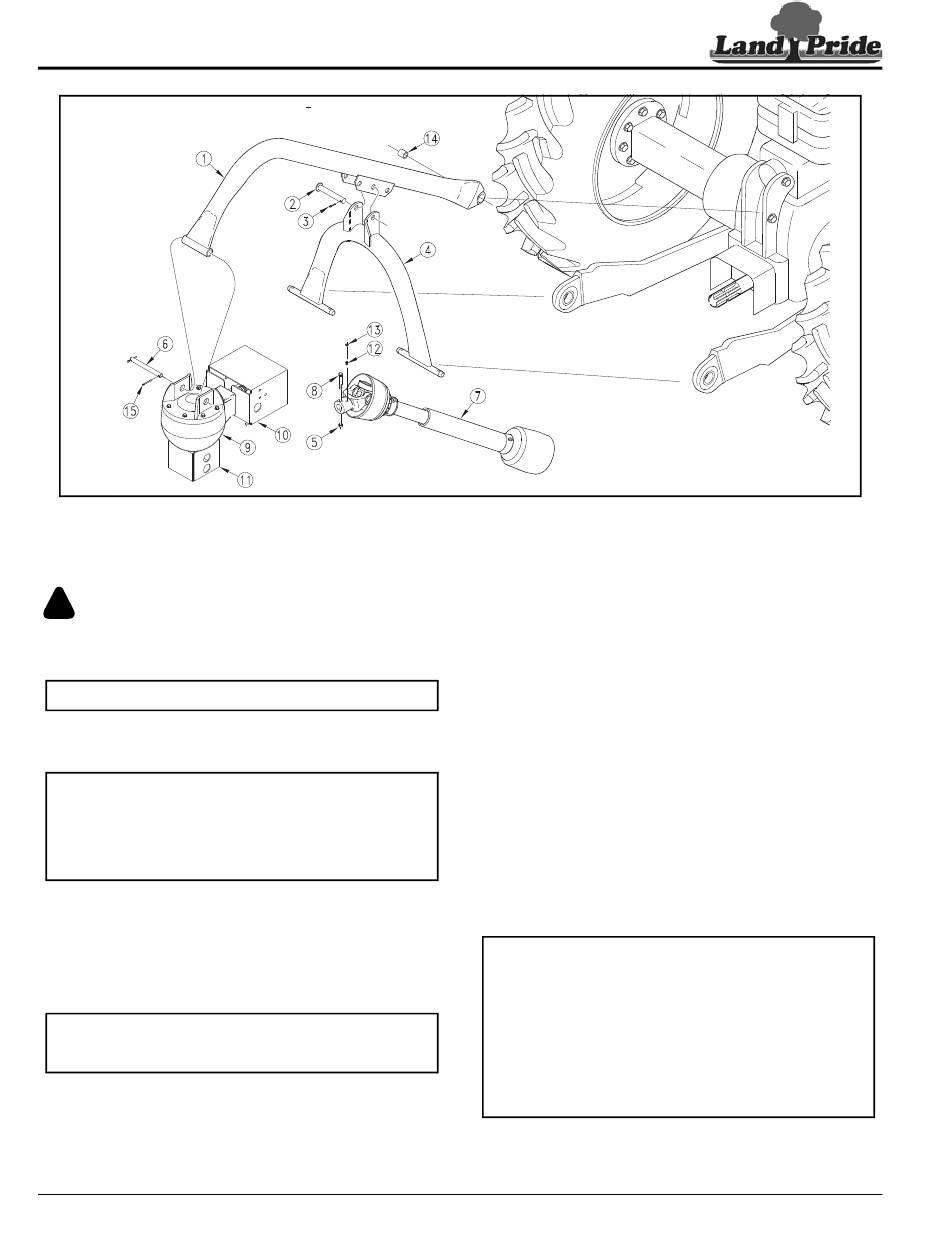

Vea la Figura 1-1:
!
PELIGRO
Para evitar lesiones graves o la muerte:
Cuando se opera el implemento, todas las protecciones y placas de
seguridad deben estar instaladas y en buen estado de funcionamiento.
NOTA: El armado será más fácil si se usa un tractor.
1.
Desmonte el brazo superior del tercer punto del tractor.
Guarde el perno del enganche y el pasador de retención
para uso futuro.
NOTA: PD15 solamente: Con todos los modelos de tala-
dros de la serie PD15, se incluye un buje de 3/4" (Nº 14).
Use este buje cuando conecte el soporte central (Nº 1) del
taladro al brazo superior del tercer punto del tractor con el
perno del enganche de 3/4". Cuando se usa un perno del
enganche de 1" no se usa el buje para el enganche.
2.
Enganche el soporte central (Nº 1) al orificio del brazo supe-
rior central del tractor con el perno del enganche y el pasa-
dor de retención.
3.
Sujete la horquilla (Nº 4) del taladro a los brazos de eleva-
ción inferiores del tercer punto del tractor con dos pasadores
de seguridad de 5/16" x 1 3/4". (Pasadores de seguridad
suministrados por el cliente).
NOTA: En tractores angostos con enganches del tercer
punto, use los pernos interiores de la horquilla cuando los
conecte a los taladros de las series PD10 y PD15.
4.
Conecte las barras estabilizadoras o ajuste las articulacio-
nes para estabilizar y nivelar para contener el movimiento
lateral del taladro.
5.
Gire el soporte central (Nº 1) y la horquilla (Nº 4) hacia
arriba, hasta que el perno (Nº 2) se pueda insertar en el ori-
ficio de en medio debajo del soporte.
16
Taladros PD10, PD15, PD25 y PD35 317-048M-SPA
Índice de contenido
El buje (Nº 14) solamente se incluye
con el modelo PD15
Armado de la estructura de la serie PD15
Figura 1-1
6.
Inserte el perno del pivote (Nº 2) y asegúrelo con una cha-
veta (Nº 3). Doble una o más patas de la chaveta para dete-
ner el perno.
7.
El soporte central y la horquilla con las conexiones a los bra-
zos inferiores pueden requerir reajuste para adaptarse de
mejor manera a la configuración de su tractor y así obtener
la profundidad y espacio libre deseados para el transporte
de la broca. Vea "Profundidad de excavación del taladro"
en la página 21.
8.
La caja de transmisión y los conjuntos de protecciones con-
sisten de los artículos (Nº 9, Nº 10 y Nº 11) que se arman en
fábrica.
9.
Levante los brazos inferiores del tercer punto del tractor,
hasta que el extremo del soporte central esté aproximada-
mente a 46 cm por arriba del suelo.
10. Retire una chaveta (Nº 15) del perno sujetador (Nº 6) y luego
quite el perno.
11. Alinee los orificios de montaje de la caja de transmisión con
el orificio de montaje del soporte central y vuelva a insertar
el perno sujetador (Nº 6). Asegure el perno sujetador con
una chaveta (Nº 15). Doble una o más patas de la chaveta
para impedir que se salga.
IMPORTANTE: Tractores con cabina: El vidrio se puede
romper si entra en contacto con el soporte central del tala-
dro cuando se levanta o transporta la unidad, dependiendo
del tractor y de la geometría de su enganche al tercer
punto.
NOTA: Puede ser necesario mover el perno del enganche
del brazo central del tercer punto al orificio de montaje
superior en el tractor y/o ajustar la horquilla y perno de la
horquilla a un orificio de montaje más alejado del tractor.
Vea "Revisión del espacio libre del taladro" en la página
12. La caja de transmisión se envía sin lubricante de engranes.
Vea las instrucciones detalladas en "Nivel de líquido de
lubricante de engranes" en la página 39.
