Sección 1: Armado e instalación
22165
PARTE INTERIOR DE LA FLECHA
CARDÁN DE TRANSMISIÓN
ANILLO DE SEGURIDAD
DEL EMBRAGUE DE LA
FLECHA CARDÁN DE
TRANSMISIÓN
PARTE EXTERIOR DE LA FLECHA
CARDÁN DE TRANSMISIÓN
EXTREMO DEL TRACTOR
Recorte y ajuste de la flecha cardán de transmisión

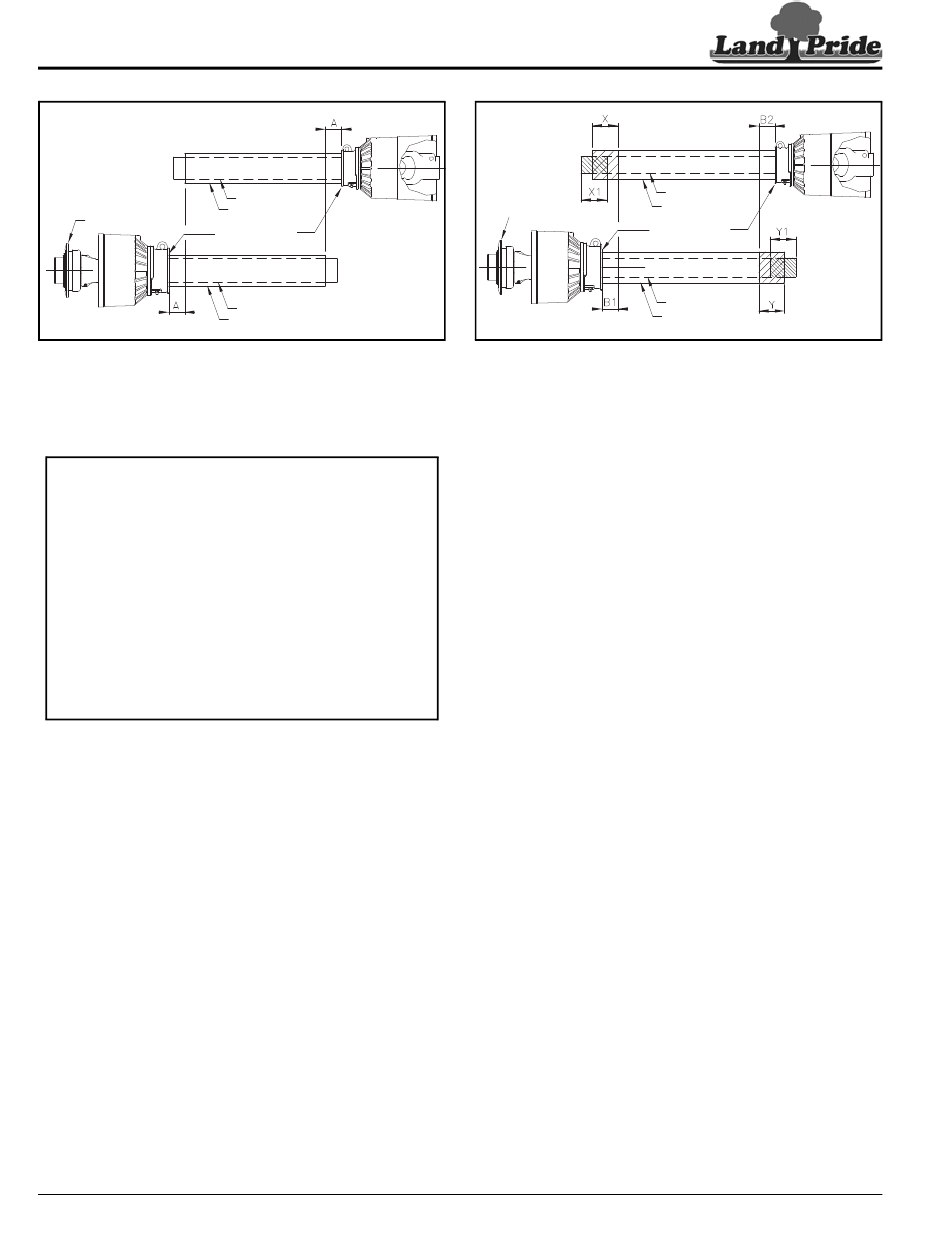

Figura 1-3
Revisión de la longitud de la flecha cardán
de transmisión plegable
Vea la Figura 1-3:
IMPORTANTE: Si el largo de la flecha cardán es excesivo,
ésta puede presionar demasiado la caja de transmisión, cau-
sando un daño estructural al tractor y al implemento. Siem-
pre revise la longitud mínima de la flecha cardán de transmi-
sión durante la preparación inicial, cuando la conecte a un
tractor diferente y cuando cambie entre el uso de un engan-
che rápido y un enganche estándar del tercer punto. Es posi-
ble que sea necesario tener más de una flecha cardán de
transmisión para ajustarse a todas las aplicaciones.
IMPORTANTE: La flecha de la toma de fuerza y la flecha
de entrada de la caja de transmisión deben estar alineadas
y niveladas entre sí cuando se revise la longitud mínima de
la flecha cardán de transmisión. Una flecha cardán de
transmisión demasiado larga puede dañar el tractor y el
implemento.
1.
Con la flecha cardán de transmisión acoplada únicamente
al implemento, retire la parte exterior de la flecha cardán de
transmisión (extremo del tractor) de la parte interior de la fle-
cha cardán de transmisión para separar las dos estructuras.
2.
Estacione el tractor y el implemento en una superficie
nivelada.
3.
Ajuste la altura del implemento hasta que la flecha de
entrada de la caja de transmisión esté nivelada con la flecha
de la toma de fuerza del tractor. A esta altura, coloque blo-
ques de soporte sólidos debajo del implemento para impe-
dir que la unidad baje.
4.
Apague el tractor sin retirar los bloques de soporte. Vea
"Procedimiento de apagado del tractor" en la página 15.
5.
Conecte la parte exterior de la flecha cardán de transmisión
a la flecha de la toma de fuerza del tractor. Vea los pasos 5
y 6 en "Montaje de la flecha cardán de transmisión" en la
página 17.
6.
Sostenga las partes interior y exterior de la flecha cardán de
transmisión paralelas entre sí. Si la dimensión "A" es mayor
o igual a 2,5 cm, siga a "Revisión de la longitud máxima
de la flecha cardán de transmisión" en la página 19. De lo
contrario, siga con el paso 7.
18
Taladros PD10, PD15, PD25 y PD35 317-048M-SPA
Índice de contenido
PARTE INTERIOR
DE LA FLECHA
PROTECCIÓN INTERIOR
EXTREMO DEL
IMPLEMENTO
PROTECCIÓN DE LA
UNIÓN UNIVERSAL
PARTE EXTERIOR
DE LA FLECHA
PROTECCIÓN EXTERIOR
22311
22165
22165
PARTE INTERIOR DE LA FLECHA
CARDÁN DE TRANSMISIÓN
ANILLO DE SEGURIDAD
DEL EMBRAGUE DE LA
FLECHA CARDÁN DE
TRANSMISIÓN
PARTE EXTERIOR DE LA FLECHA
CARDÁN DE TRANSMISIÓN
EXTREMO DEL TRACTOR
Recorte y ajuste de la flecha cardán de transmisión
Figura 1-4
Vea la Figura 1-4:
7.
Si la dimensión "A" fue menor que 2,5 cm, acorte la flecha
cardán de transmisión como sigue:
a. Mida 2,5 cm hacia atrás (dimensión "B1") desde la pro-
tección de la parte exterior de la flecha cardán de trans-
misión y haga una marca en este punto sobre la protec-
ción de la parte interior de la flecha cardán de
transmisión.
b. Mida 2,5 cm hacia atrás (dimensión "B2") desde la pro-
tección de la parte interior de la flecha cardán de trans-
misión y haga una marca en este punto sobre la protec-
ción de la parte exterior de la flecha cardán de
transmisión.
8.
Retire la parte exterior de la flecha cardán de transmisión de
la flecha de la toma de fuerza del tractor y la parte interior de
la flecha cardán de transmisión de la flecha de la caja de
transmisión del implemento.
9.
De la parte interior de la flecha cardán de transmisión, corte
el extremo que no va al conector de la siguiente manera:
a. Mida desde el extremo de la placa de protección interior
a la marca grabada (dimensión "X") y anótela.
b. Corte la placa de protección interior en la marca. Corte la
misma cantidad de la parte interior de la flecha (dimen-
sión "X1").
10. De la parte exterior de la flecha cardán de transmisión, corte
el extremo que no va al conector de la siguiente manera:
a. Mida desde el extremo de la placa de protección exterior
a la marca grabada (dimensión "Y") y anótela.
b. Corte la placa de protección exterior en la marca. Corte
la misma cantidad de la parte exterior de la flecha
(dimensión "Y1").
11. Retire todos los recortes y virutas.
12. Continúe con "Revisión de la longitud máxima de la fle-
cha cardán de transmisión" en la página 19.
