Sección 3: Instrucciones de operación
Montaje del taladro
!
PELIGRO
Para evitar lesiones graves o la muerte:
Cuando se engancha y desengancha el implemento, existe un peligro
de aplastamiento. Mantenga alejados a personas y animales cuando
retroceda hacia el implemento o cuando se aleje del implemento. No
opere los controles hidráulicos mientras haya una persona o animal
directamente detrás del tractor o cerca del implemento.
!
ADVERTENCIA
Para evitar lesiones graves o la muerte:
Siempre apague el tractor usando el "Procedimiento de apagado del
tractor" en este manual antes de permitir que nadie, incluyendo al
operador, monte y desmonte el implemento.
IMPORTANTE: Tractores con cabina: El vidrio se puede
romper si entra en contacto con el soporte central del taladro
cuando se levanta o transporta la unidad, dependiendo del
tractor y de la geometría de su enganche al tercer punto.
NOTA: Puede ser necesario mover el perno del enganche
del brazo central del tercer punto al orificio de montaje
superior en el tractor y/o ajustar la horquilla y perno de la
horquilla a un orificio de montaje más alejado del tractor.
Vea "Revisión del espacio libre del taladro" en la página
20
Vea la Figura 3-2:
1.
Asegúrese de que los brazos inferiores estén estabilizados
para evitar el movimiento lateral excesivo.
2.
Lentamente, retroceda el tractor hacia el taladro, mientras usa
el control hidráulico del tercer punto para alinear los orificios del
enganche de los brazos del dispositivo de levante del tercer
punto con los pernos del enganche (Nº 1) en la horquilla.
3.
Coloque el selector de velocidades del tractor en la posición
de estacionamiento o en neutral y aplique la palanca del
freno. Apague el motor del tractor y retire la llave del inte-
rruptor antes de bajar del tractor.
4.
Deslice los orificios del enganche de los brazos de levante
sobre los pernos del enganche (Nº 1).
NOTA: En tractores angostos con enganches del tercer
punto, use los pernos del enganche interiores de la horqui-
lla cuando conecte los taladros de las series PD10 y PD15.
70145
24
Taladros PD10, PD15, PD25 y PD35 317-048M-SPA
Índice de contenido
5.
Inserte los pasadores de seguridad (Nº 2) en los brazos infe-
riores del tercer punto. Asegure los pasadores de seguridad
girando los anillos de retención hacia abajo. (El cliente debe
proporcionar los pasadores de seguridad).
6.
Conecte el orificio del enganche del soporte central (Nº 3) a
los orificios del brazo superior del tercer punto del tractor
con el perno del enganche y una chaveta. (El cliente debe
proporcionar el perno del enganche y la chaveta).
7.
Jale el anillo de seguridad (Nº 5) y sosténgalo mientras
empieza a deslizar la unión universal sobre la flecha de la
toma de fuerza del tractor.
8.
Una vez introducida la flecha cardán en la flecha de la toma
de fuerza del tractor, suelte el anillo de seguridad y continúe
deslizando la unión universal hasta que el anillo de seguri-
dad se suelte y la unión universal esté en su posición.
9.
Empuje y jale de la horquilla de la flecha cardán de transmi-
sión para asegurarse de que la horquilla esté firmemente
sujeta a la flecha de la toma de fuerza del tractor.
Vea la Figura 3-3 en la página 25:
10. Si el taladro está apoyado sobre el soporte de almacena-
miento (Nº 6) de Land Pride, eche a andar el tractor y eleve
la punta de la broca 5 a 7,6 cm por arriba del suelo.
11. Retire las perillas (Nº 8) y el soporte de almacenamiento (Nº 6).
12. Vuelva a enroscar las perillas (Nº 8) a la guía (Nº 5)
y apriételas.
NOTA: Si las perillas (Nº 8) no se aprietan adecuadamente,
se pueden aflojar y perder. Si se prefiere, las perillas se
pueden asegurar con tuercas de bloqueo o guardar con el
soporte de almacenamiento. (Las tuercas de bloqueo las
debe proporcionar el cliente).
13. Almacene el soporte de almacenamiento en un área en que
se pueda ver fácilmente y no se le pase por encima. Siem-
pre es mejor el almacenamiento bajo techo.
Letrero de vehículo de movimiento lento
Vea la Figura 3-2:
1.
Cambie de lugar el letrero de vehículo de movimiento lento
(Nº 6) de la parte trasera del tractor a la pieza de soporte de
montaje (Nº 7).
Soporte central
ORIFICIO DE
ENGANCHE EN
EL BRAZO
CENTRAL
SUPERIOR DEL
TERCER PUNTO
FLECHA DE LA
TOMA DE FUERZA
BARRA DE TIRO
ORIFICIOS DE
ENGANCHE EN
LOS BRAZOS DE
LEVANTE
INFERIORES DEL
TERCER PUNTO
Enganche del tercer punto del tractor

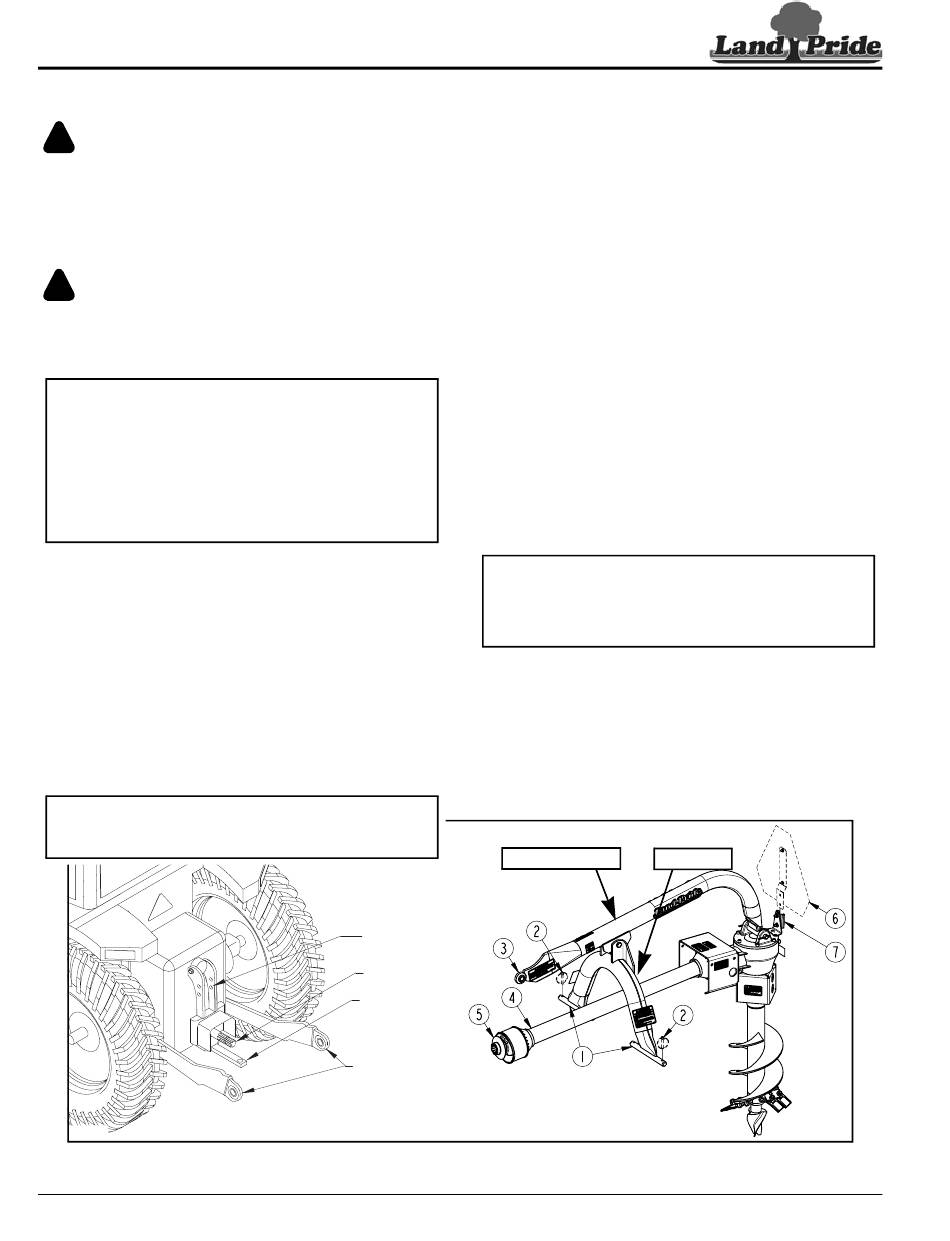

Figura 3-2
Horquilla
37000
24 de diciembre de 2019
