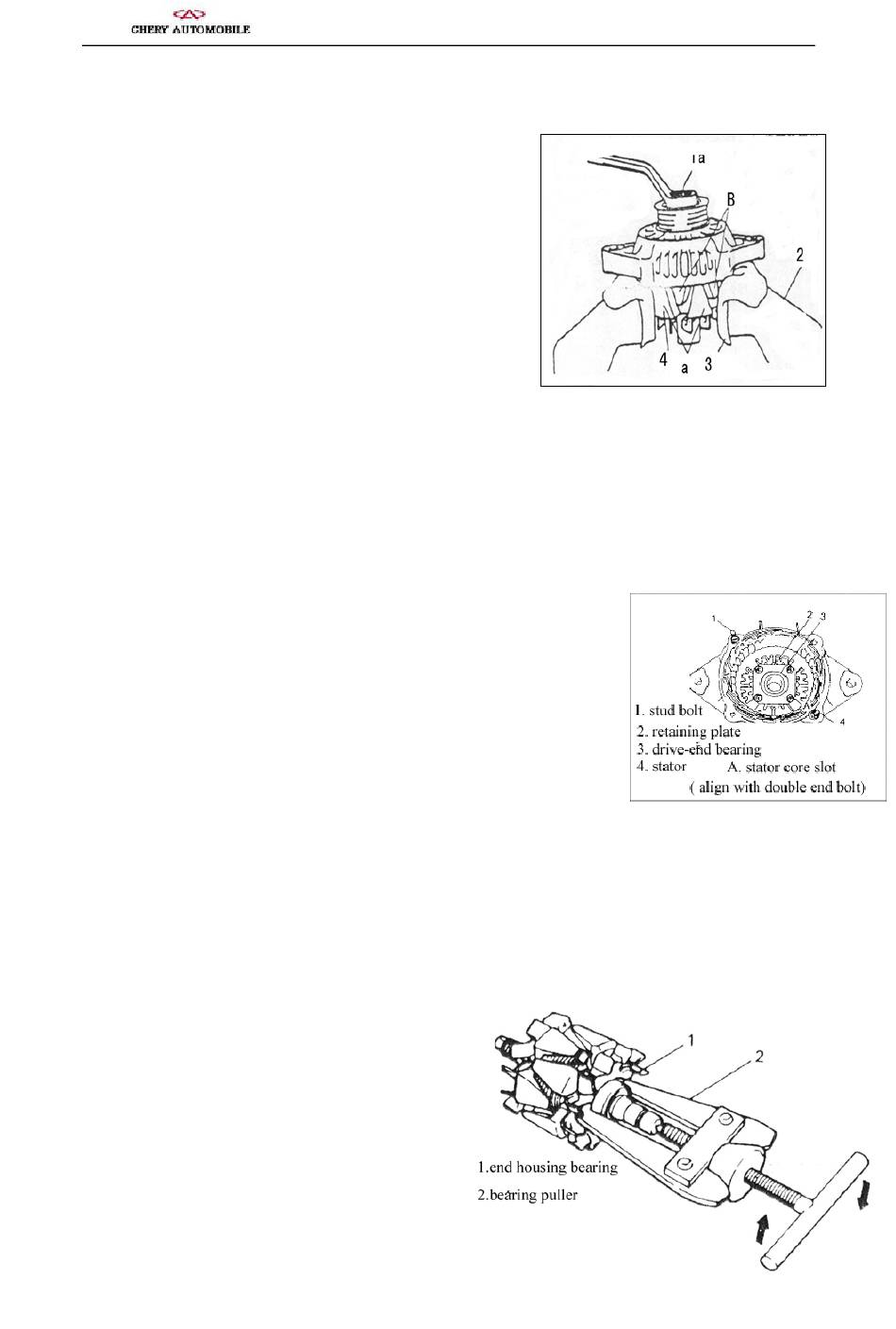

4. Aflojar la tuerca de la polea de la correa con la abrazadera y retire la polea
de la correa.
Nota:
Cuando se utiliza la abrazadera, un trozo de tela de algodón limpia se
debe colocar entre el rotor y la abrazadera para evitar el daño a rotor.
Siempre colocar la parte "A" en lugar de la parte "B", para la resistencia
estructural de la parte B no se ajusta de sujeción firme.
1a : Cinturón de tuerca de la polea 1a : Cinturón de tuerca de la polea 1a : Cinturón de tuerca de la polea
5 : Rotor 5 : Rotor 5 : Rotor
5. Retire la tuerca del poste de la terminal B y el aislador.
6. Retirar 3 tornillos y retire la tapa trasera.
7. Retire 3 pernos y extraiga el conjunto de soporte de cepillo.
8. Retirar 3 tornillos y extraiga el regulador de circuito integrado.
9. Retirar 3 tornillos y estirar el cable de la bobina de estator, y luego sacar el rectificador.
10. Quitar los pernos y tuercas en el bastidor trasero, y a continuación, empuje hacia fuera del bastidor trasero con rotor.
11. Retire el rodamiento carcasa final con el cojinete
extractor.
Nota: Cuando se utiliza el extractor de cojinetes, que está sujeta Nota: Cuando se utiliza el extractor de cojinetes, que está sujeta
a la operación de cuidado de evitar la deformación de la pala del
ventilador de enfriamiento.
Manual de Chery QQ Servicio
2 : Abrazadera 2 : Abrazadera 2 : Abrazadera 3 ; perno de la polea de la correa 3 ; perno de la polea de la correa 3 ; perno de la polea de la correa
- 27 -
Cargando sistema
4 : Ropa de algodón 4 : Ropa de algodón 4 : Ropa de algodón
