Ajuste de funciones
8.2 Control del convertidor
8.2.6 Control por tres hilos, método 2
Con una orden de mando se habilitan las otras dos órdenes de mando. Al retirarse la
habilitación, el motor se desconecta (DES1).
Con el flanco positivo de la segunda orden de mando se conecta el motor (CON).
La tercera orden de mando define el sentido de giro del motor (invertir sentido).

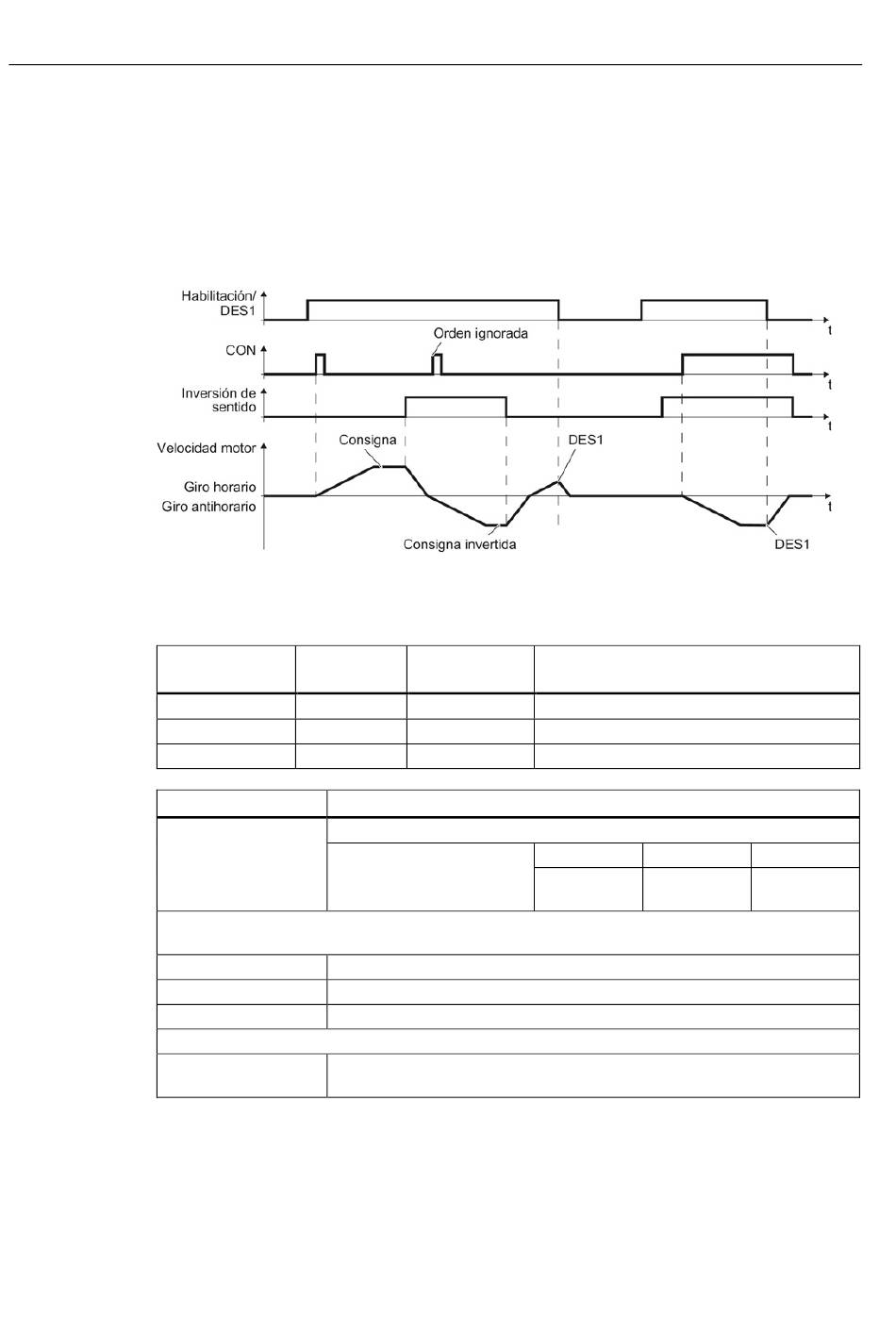

Figura 8-7
Tabla 8- 7
Habilitación/DES1
Parámetro
p0015 = 20
Ajuste avanzado
Interconectar órdenes de mando con las entradas digitales que prefiera (DI x).
p3330[0 ... n] = 722.x
p3331[0 ... n] = 722.x
p3332[0 ... n] = 722.x
Ejemplo
p3331 = 722.0
200
Control por tres hilos, método 2
Tabla de funciones
CON
0 0 ó 1
1 0→1
1 0→1
Descripción
Macro Unidad de accionamiento
Control del motor a través
de las entradas digitales del
convertidor:
BI: 2-3-WIRE Control Command 1 (Habilitación/DES1)
BI: 2-3-WIRE Control Command 2 (CON)
BI: 2-3-WIRE Control Command 3 (Invertir sentido)
DI 0: CON
Ver también el apartado Entradas digitales (Página 80).
Inversión de Función
sentido
0 ó 1 DES1: el motor se para.
0 CON: giro horario del motor.
1 CON: giro antihorario del motor.
DI 0
Habilitación/D
ES1
Instrucciones de servicio, 01/2013, FW V4.6, A5E02999804C AE
DI 1 DI 2
CON Inversión de
sentido
Convertidores SINAMICS G120C
