Tensión de La tarjeta de encoder de valor absoluto DIP11B debe alimentarse con 24 V CC en la
alimentación de entrada de tensión 24VIN (X61:9). Para la alimentación de tensión de 24 V CC existen
la DIP11B las dos opciones siguientes.
Opción 1: carga Tensión de alimentación de 24 V CC a través de la salida de tensión auxiliar VO24
total inferior a (X10:8) de la unidad básica. Esto es admisible sólo si la carga total de todas las salidas
400 mA de la unidad básica y de las opciones actualmente conectadas (incluyendo encoder) es
inferior a 400 mA.
V024
VI24
DGND

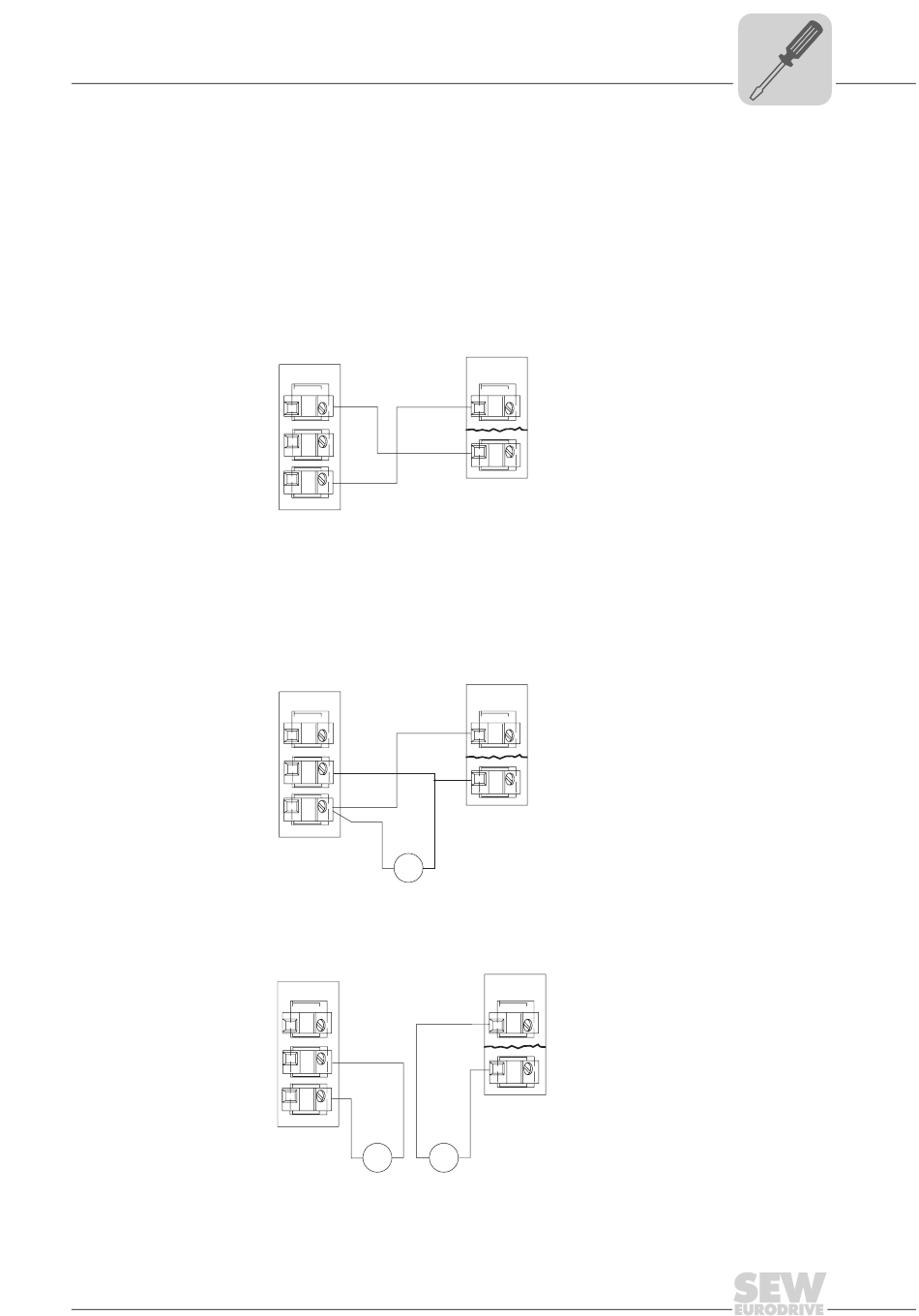

Fig. 2: Esquema de conexiones salida de tensión auxiliar VO24
Opción 2: carga Tensión de alimentación de 24 V CC a través de una unidad de alimentación externa
total superior a de 24 V. Esto es necesario si la carga total de todas las salidas de la unidad básica y
400 mA de las opciones actualmente conectadas (incluyendo encoder) es superior a 400 mA.
Encontrará dos ejemplos de conexión en las figuras siguientes.
V024
VI24
DGND
Fig. 3: Alimentación de tensión externa de 24 V CC (ejemplo de conexión 1)
V024
VI24
DGND
Fig. 4: Alimentación de tensión externa de 24 V CC (ejemplos de conexión 2)
®
