3. Instalación
1
Pasador de cierre
toma P1

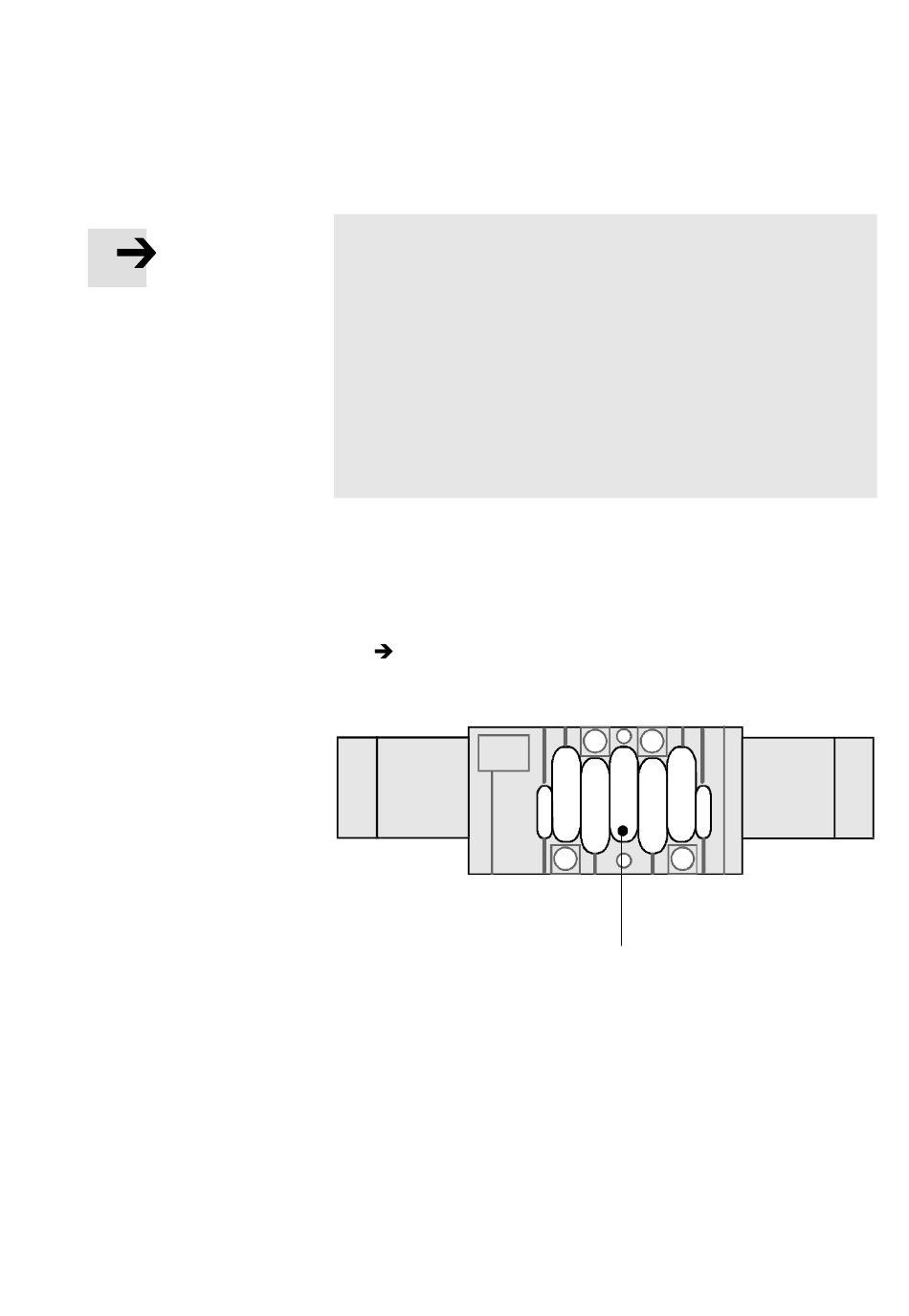

Fig. 3/5: Placa intermedia para bobinas, posiciones del pasador de cierre en el canal de
aire P1
Festo P.BE-VTSA-44-ES es 1202g
Nota
Utilice aire de pilotaje externo regulado (de 3 a 10 bar).
Entonces será posible un funcionamiento fiable sin fallos
del terminal de válvulas, incluso con presión de fun-
cionamiento fluctuante.
El aire de pilotaje externo para todas las electroválvulas
se alimenta centralizadamente a través de las tomas de
pilotaje 12 y 14 en la placa final derecha. Esto también
es válido si el terminal de válvulas funciona con dos
zonas de presión.
Cuando el terminal de válvulas está preparado para aire de
pilotaje externo,
en el canal de aire P1 se encuentra un pasador de cierre
en la parte inferior de la placa intermedia para bobinas
(
Fig. 3/5). Por lo tanto el caudal desde P1 hacia los
canales de pilotaje está bloqueado.
1
3-21
