5. Conversión y mantenimiento
1
Racor
2
Arandela elástica
3
Placa de enlace

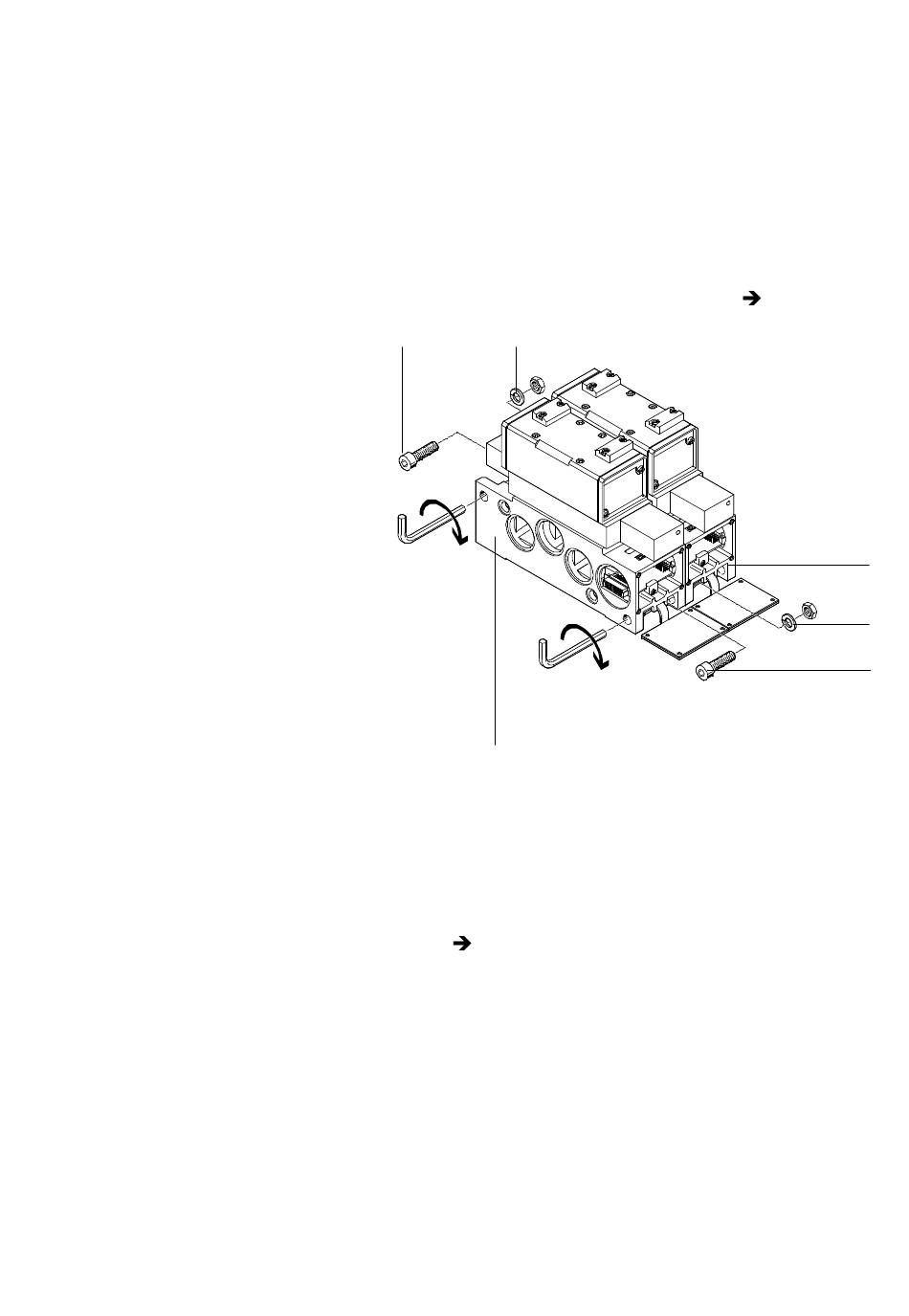

Fig. 5/11: Montaje de placas de enlace
Festo P.BE-VTSA-44-ES es 1202g
3. Atornille cada placa de enlace a la siguiente una tras otra.
Utilice para ello los tornillos allen y arandelas elásticas
originales. Apriete los tornillos primero ligeramente y
luego con un par de 9 Nm ±10 % (posición
1
2
3
4. Atornille a continuación la placa final derecha con la úl-
tima placa de enlace. Utilice para ello los tornillos allen y
arandelas elásticas originales. Apriete los tornillos
primero ligeramente y luego con un par de 9 Nm ±10 %
(posición Fig. 5/12).
Fig. 5/11).
3
2
1
5-27
