5. Conversión y mantenimiento
1
Placa de enlace
2
Pasadores de
guía
3
Placa obturadora
4
Placa final
derecha

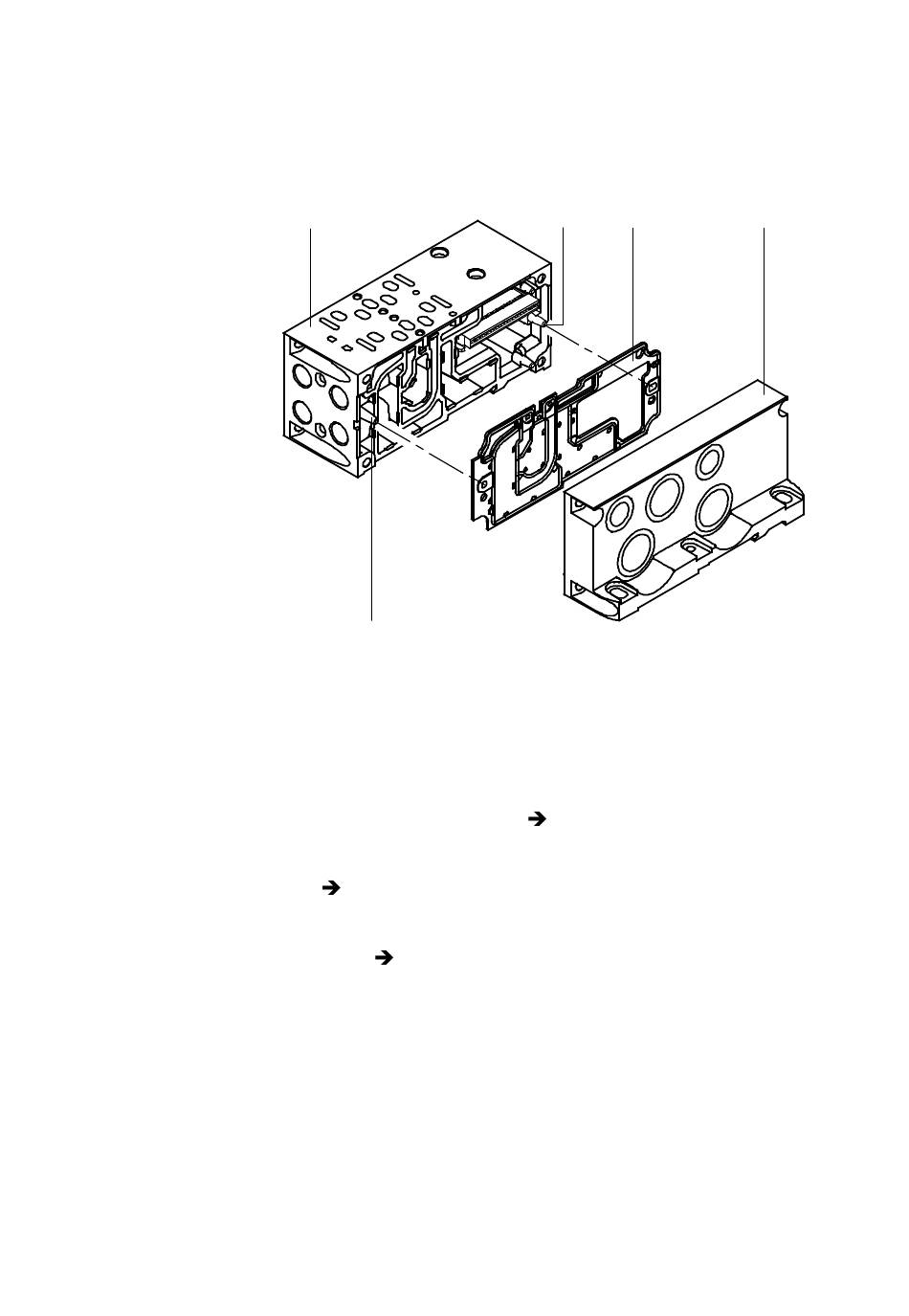

Fig. 5/6: Montaje de la placa final derecha
5-22
1
2
3. Atornille los componentes juntos con los tornillos allen
originales. Estos tornillos tienen una cabeza con dentado.
Apriete los tornillos en secuencia diagonal primero
ligeramente y luego con un par de 3,0 Nm
(Posición de los racores
4. Monte el terminal de válvulas en la superficie de fijación
( sección 2.2.1 y 2.2.2).
5. A continuación instale las conexiones neumáticas y eléc-
tricas ( sección 3.10 y 3.11).
2 3
(±10 %)
Fig. 5/4).
Festo P.BE-VTSA-44-ES es 1202g
4
.
