1. Cuadro general de componentes
aJ
9
8
1
Tornillo regulador "Presión de con-
mutación"
2
Accionamiento manual auxiliar con
reposición automática (sin enclavam-
iento)
3
Conexión eléctrica de la bobina
4
Conexión para manómetro opcional
5
Detector de la posición del émbolo

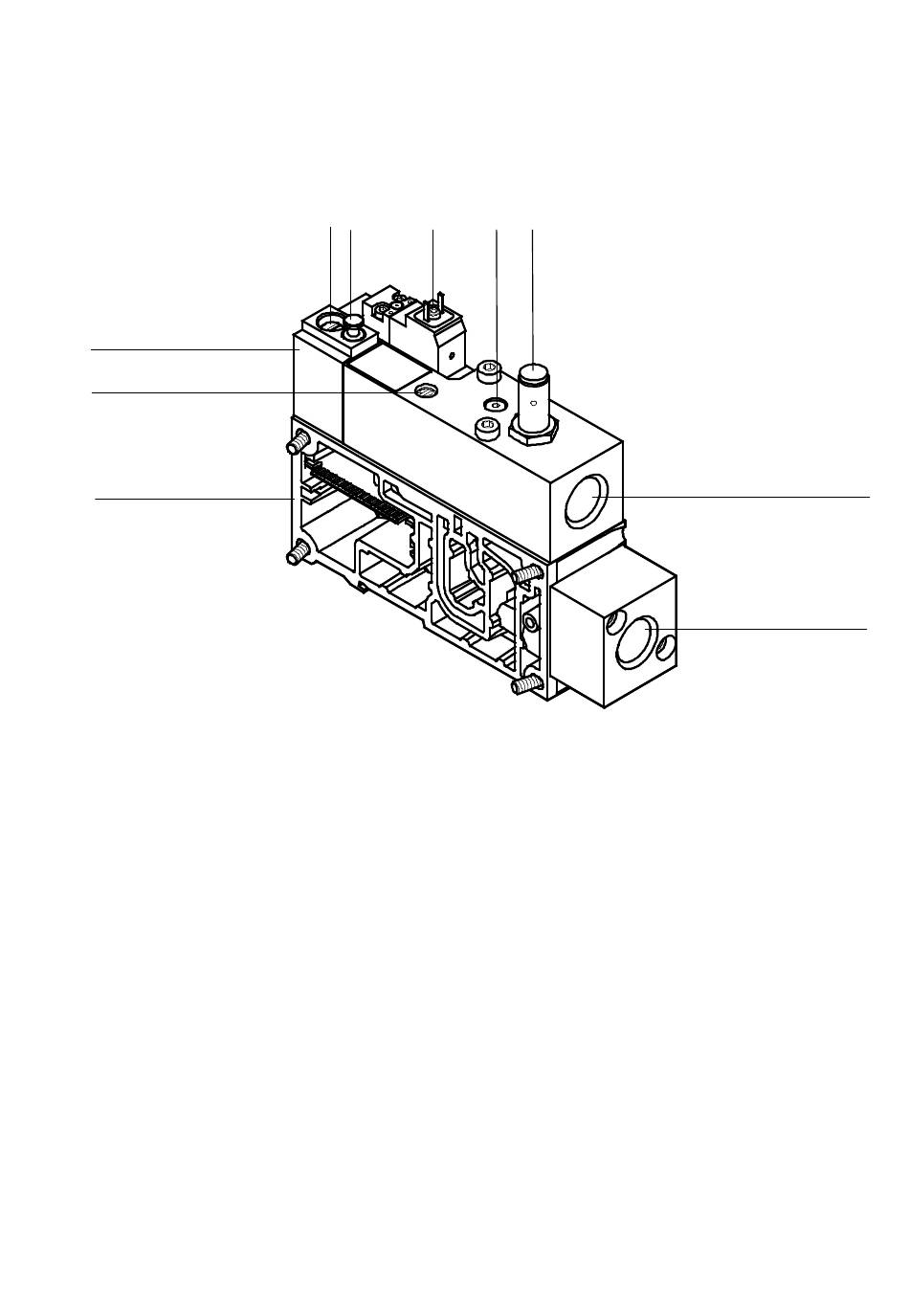

Fig. 1/11: Elementos de conexión y de mando de la válvula de arranque progresivo
Festo P.BE-VTSA-44-ES es 1202g
1 2 3 4 5
6
Escape (3/5)
7
Toma de alimentación (1)
8
Placa de enlace
9
Tornillo regulador "Tiempo de alimen-
tación de aire"
aJ
Válvula de arranque progresivo
