3. Instalación
(14) (5)
(12)
(1) (3)

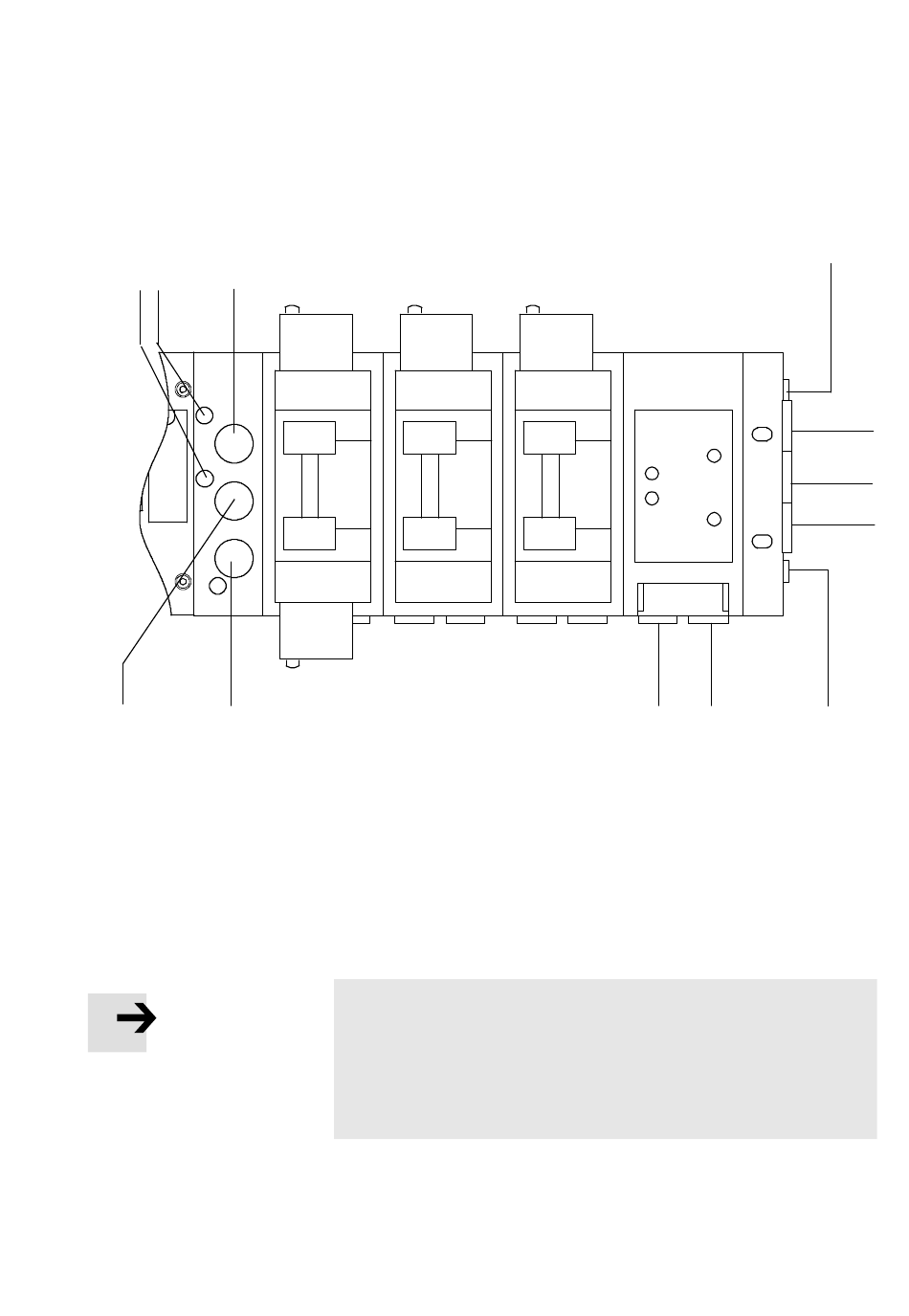

Fig. 3/14: Posición de las tomas neumáticas, parte 3 (ancho de 65 mm)
Festo P.BE-VTSA-44-ES es 1202g
Ancho de 65 mm
Líneas comunes
Observe las siguientes instrucciones al instalar los com-
ponentes neumáticos. Sólo así se garantiza un funcionamien-
to sin fallos.
Nota
En el caso de varios sistemas con escape común central:
Use válvulas de antirretorno en las líneas de escape
•
comunes para evitar dificultades de funcionamiento por
contrapresiones.
(4) (2)
(14)
(5)
(1)
(3)
(12)
